Entrada en la placa de
características
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2 Designación de tipo
N.º
1 Nombre del equipo
2 Auto
3 Presión de trabajo máxima
(en bar)

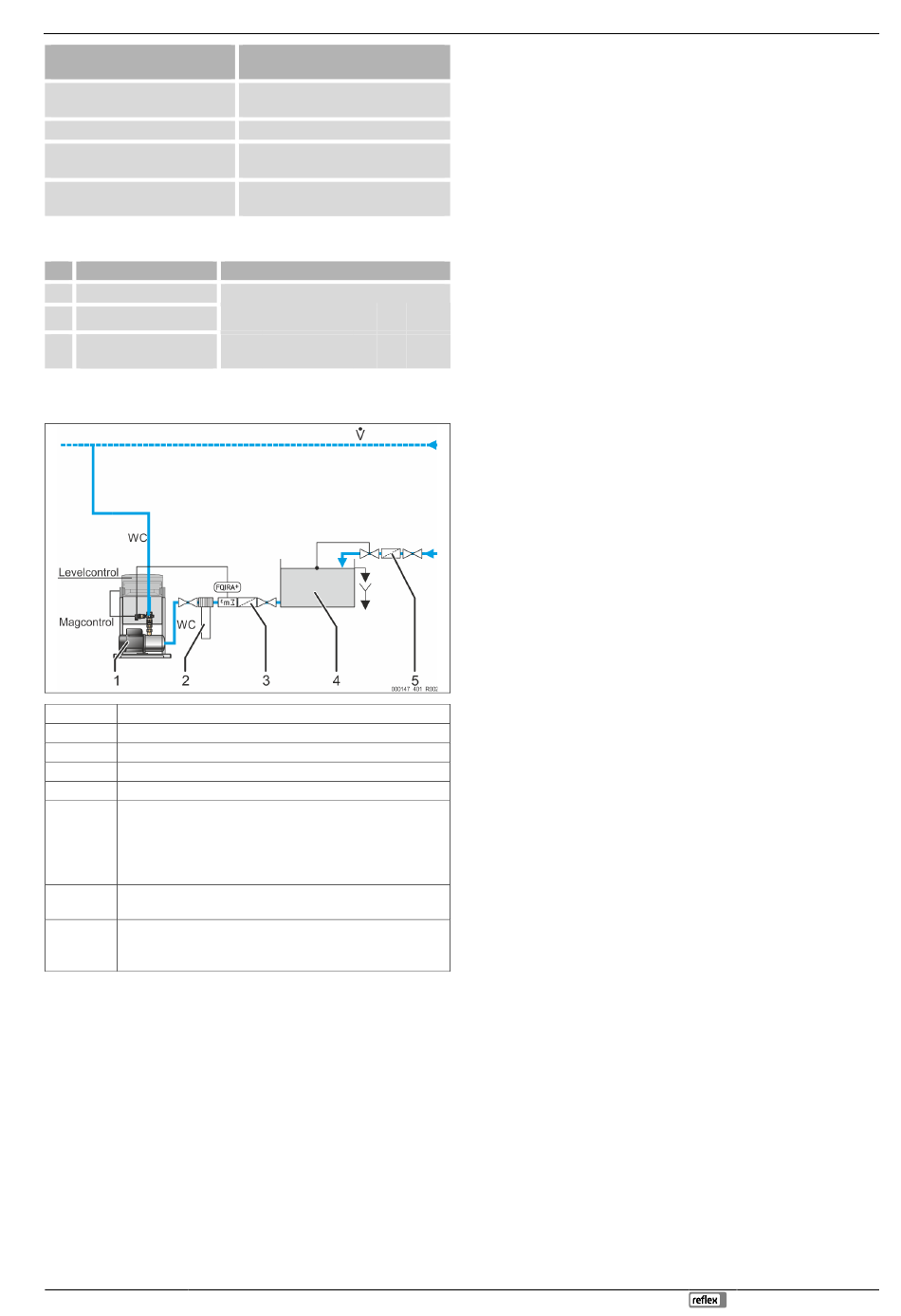

4.4 Función
1 Bomba «PU»
2 Instalación de descalcificación «Fillsoft»
3 Contador de agua de contacto «FQIRA+».
4 Depósito separador de red «BT»
5 Colector de suciedad «ST»
WC Tuberías de realimentación
•
Desde el depósito separador de red a la bomba (tubería de
aspiración)
•
Desde la bomba al sistema de la instalación (tubería de
presión)
Levelcontrol Línea de señal externa para la variante de realimentación
«Levelcontrol»
Magcontrol Línea de señal interna para la variante de realimentación
«Magcontrol»
•
Del sensor de presión «PIS» al control
El control del equipo regula la realimentación de agua corriente para el sistema de
la instalación mediante la bomba.
En este sentido, el control supervisa las siguientes funciones:
•
el tiempo de realimentación
•
los ciclos de realimentación
•
la cantidad de realimentación con la instalación opcional de un contador de
agua de contacto
Mediante la supervisión se detectan pequeñas fugas en la red de instalaciones.
En caso de fuga, se interrumpe la realimentación de agua mediante el control si se
exceden el tiempo de realimentación o los ciclos de realimentación. El interruptor
de falta de agua integrado desconecta la bomba para evitar una marcha en vacío.
Con el equipo es posible ajustar las dos variantes de realimentación:
«Magcontrol» o «Levelcontrol». Las variantes de realimentación dependen del
sistema de la instalación.
•
Realimentación de agua en el sistema de la instalación con un recipiente de
expansión de presión de membrana (Magcontrol).
Significado
Presión de servicio mínima ajustada de
fábrica
Presión de servicio mínima ajustada
Presión de respuesta ajustada de fábrica
de la válvula de seguridad
Presión de respuesta ajustada de la
válvula de seguridad
Designación de tipo (ejemplo)
Fillcontrol Auto A 5,5
1 2 3
Fillcontrol Auto —29.07.2024
Si no se alcanza la presión de servicio mínima, el sensor de presión emite
una señal al control. El control conecta la bomba. Se realimenta agua
corriente del depósito separador de red al sistema de la instalación. Para el
cálculo de la presión de llenado en el sistema de la instalación,  7.2
"Determinar la presión de sistema mínima P0 para el control",  62.
•
Realimentación de agua en el sistema de la instalación con una estación de
mantenimiento de la presión (Levelcontrol).
Una estación de mantenimiento de la presión provee una supervisión del
nivel de llenado del recipiente de expansión. Si no se alcanza el nivel de
llenado mínimo, se activa una señal desde la estación de mantenimiento de
la presión al control del equipo. El control conecta la bomba. Se realimenta
agua corriente del depósito separador de red al sistema de la instalación.
El ajuste de la variante de realimentación se realiza en el menú del cliente,
 9.2.1 "Menú del cliente",  66.
Con la combinación de equipamientos adicionales, en caso necesario se
supervisan otras funciones en el control.
Los siguientes componentes están disponibles como equipamiento adicional
opcional:
•
Instalación de descalcificación «Reflex Fillsoft».
•
Contador de agua de contacto «FQIRA+».

¡Nota!
Para información sobre el equipamiento adicional opcional,  4.6
"Equipamiento adicional opcional",  57.
4.5

Volumen de suministro

El volumen de suministro se describe en el albarán de entrega y el contenido se
muestra en el embalaje.
Proceda según sigue:
1. Compruebe inmediatamente tras la entrada de la mercancía que el
suministro esté completo y no presente daños.
2. Indique los posibles daños producidos durante el transporte inmediatamente.
Equipamiento básico para la realimentación:
•
el dispositivo premontado
•
el manual de instrucciones.
4.6

Equipamiento adicional opcional

Para el equipo se suministran los siguientes equipamientos adicionales:
•
Contador de agua de contacto «FQIRA+».
•
Ampliaciones para controles Reflex Basic.
–
Módulos de bus
•
Profibus DP
•
Ethernet

¡Nota!
Los equipos adicionales se entregan acompañados de los manuales de
instrucciones correspondientes.
Descripción del dispositivo
Español — 57
