Primeira colocação em serviço
6.6 Certificado de montagem e colocação em serviço

Nota!
O certificado de montagem e colocação em serviço encontra-se no fim do
manual de instruções.
7 Primeira colocação em serviço

Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem e colocação em serviço. Esta é uma condição
indispensável para poder acionar a garantia.
–
Contratar o serviço de assistência da Reflex para realizar a
primeira colocação em serviço e a manutenção.
7.1 Condições de colocação em serviço
O aparelho está pronto a ser colocado em serviço quando os trabalhos descritos
no capítulo "Montagem" tiverem sido concluídos. Observar as seguintes
instruções para a primeira colocação em serviço:
•
A montagem do aparelho foi concluída.
•
As ligações de entrada de água para o sistema foram estabelecidas.
•
As válvulas de corte do aparelho estão fechadas.
–
Válvula de corte da linha de reposição "DC" para o sistema.
–
Válvula de corte da linha de reposição "WC" à rede pública de água.
•
A monitorização da pressão "PIS" está operacional.
•
A ligação elétrica foi estabelecida de acordo com as normas nacionais e
locais aplicáveis.
Assegurar a alimentação elétrica de 230 V fechando o contacto da ficha. O
controlador encontra-se no modo de paragem.

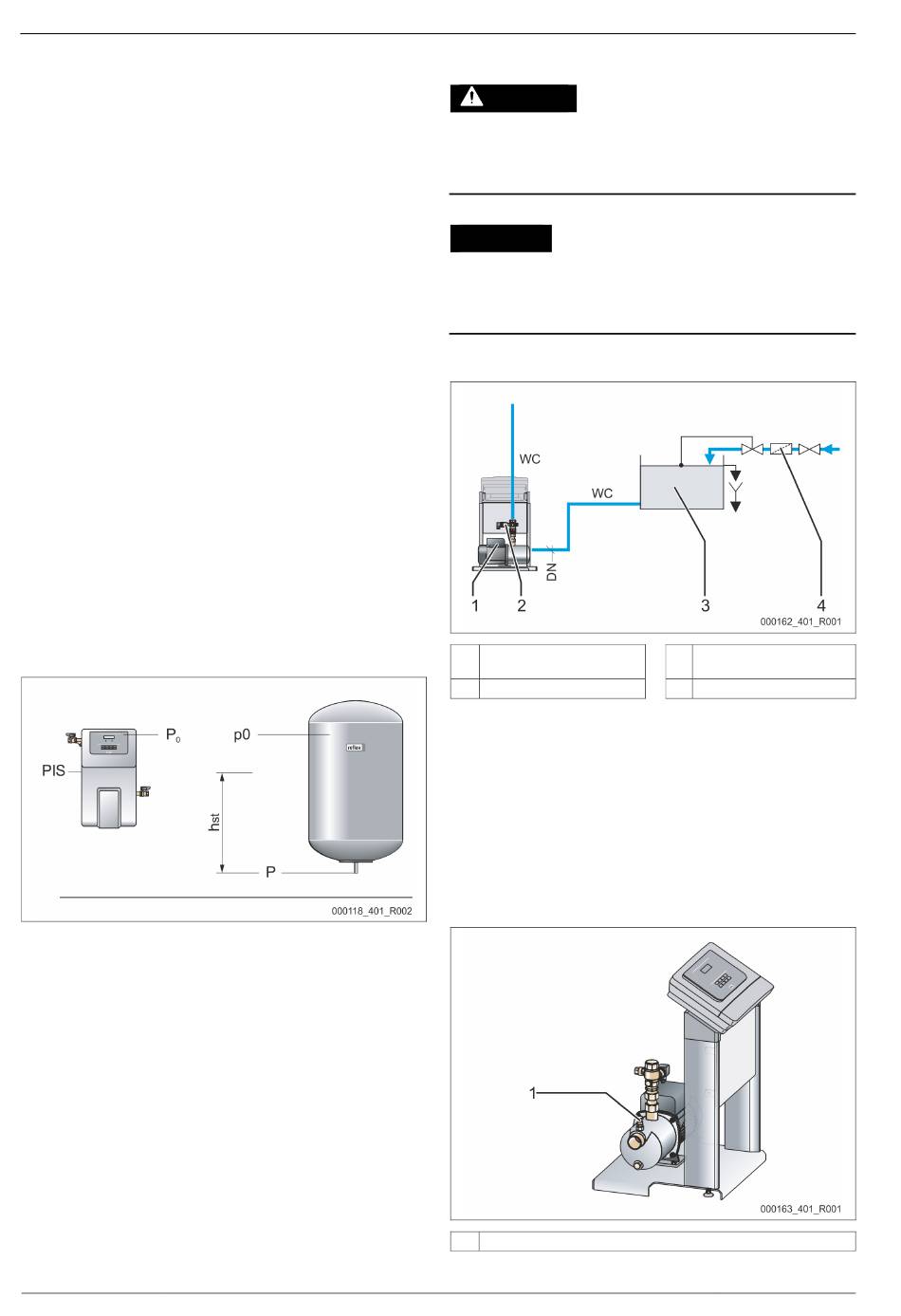

7.2 Determinar a pressão de serviço mínima P
comando
A pressão de serviço mínima "P " do aparelho é necessária para sistemas com
0
um vaso de expansão com membrana.
Calcular a pressão de serviço mínima "P
•
O aparelho está instalado ao mesmo nível do vaso de expansão com
membrana :
–
hst = 0, P0 = p0*
•
O aparelho está instalado abaixo do vaso de expansão com membrana:
–
P = p0 + h /10*
0 st
•
O aparelho está instalado acima do vaso de expansão com membrana:
–
P = p0 - h /10*
0 st
*p0 em bar, h em metros
st

Nota!
A pressão de enchimento para a reposição de água da rede no sistema é
calculada como se segue:
Pressão de enchimento ≥ P

Nota!
Durante o planeamento, assegurar que o intervalo de serviço do
aparelho fica dentro do intervalo de serviço de pressurização, entre a
pressão inicial "PA" e a pressão final "PE".
80 — Português
para o
0
" para o aparelho:
0
+ 0,3 bar
0
Fillcontrol Auto —29.07.2024
7.3 Encher o aparelho com água
CUIDADO
Perigo de ferimento devido ao arranque da bomba
No arranque da bomba, podem ocorrer lesões na mão, se rodar o motor da
bomba na roda do ventilador com a chave de fendas.
•
Antes de rodar o motor da bomba na roda do ventilador com uma chave
de fendas, desligar a bomba da corrente.
ATENÇÃO
Danos no aparelho causados pelo arranque da bomba
No arranque da bomba, podem ocorrer danos materiais na bomba, se rodar o
motor da bomba na roda do ventilador com a chave de fendas.
•
Antes de rodar o motor da bomba na roda do ventilador com uma chave
de fendas, desligar a bomba da corrente.
Encher o aparelho com água:
1 Bomba "PU"
2 Sensor de pressão "PIS"
1. Abrir a válvula de corte da rede pública de água.
–
O vaso separador do sistema "BT" é enchido com água da rede
pública de água.
2. Verificar se a válvula de flutuador fecha corretamente no vaso separador do
sistema.
–
Não pode fluir água pelo tubo ladrão do aparelho.
3. Abrir lentamente a válvula de corte "BV" na tubagem de aspiração do vaso
separador do sistema à bomba.
–
A tubagem de aspiração e a bomba são enchidas com água do vaso
separador do sistema.
Purgar a bomba:
1 Parafuso de purga "AV"
3 Vaso separador do sistema
"BT"
4 Filtro de impurezas "ST"
