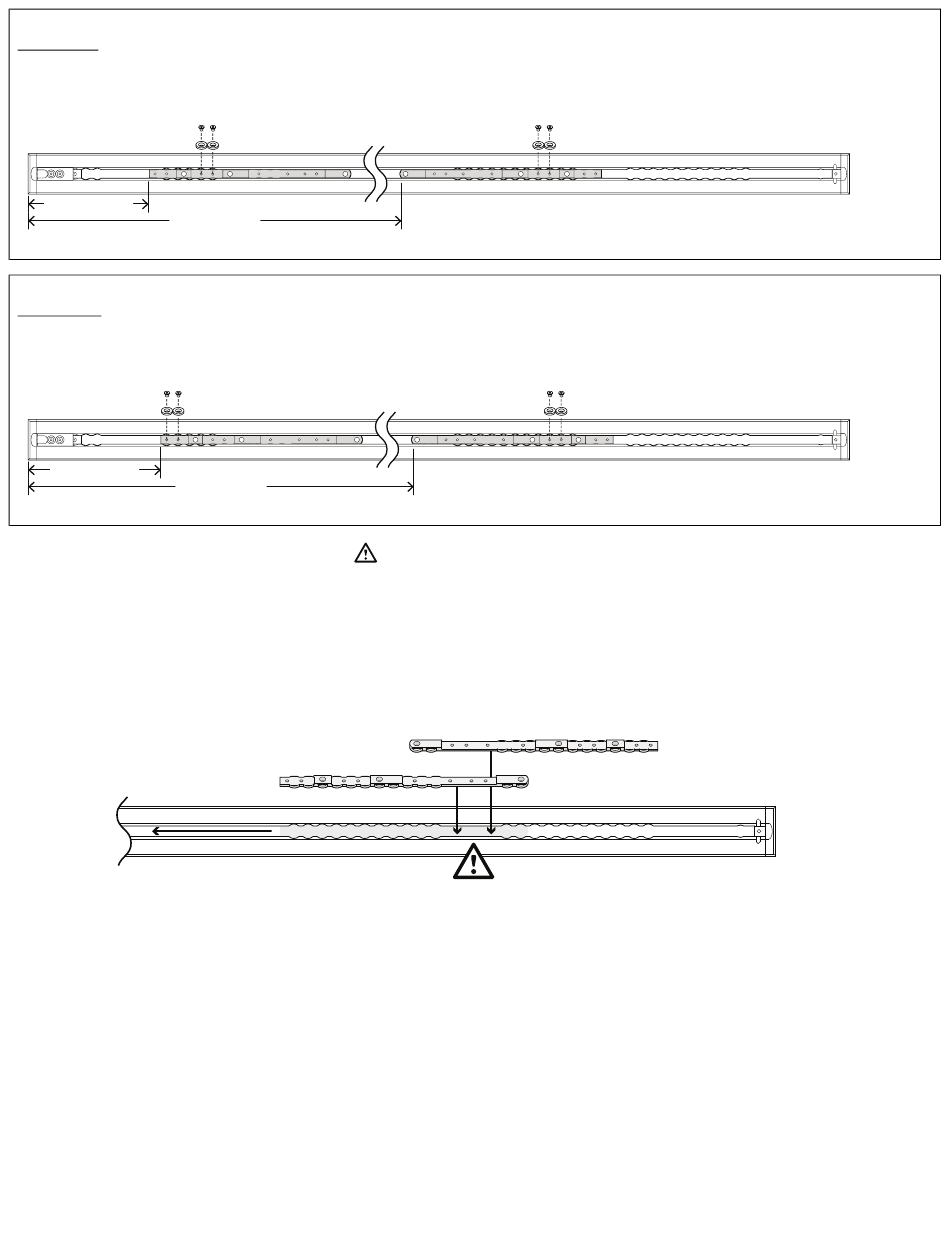

S S e e k k t t i i o o n n J J : : 36 cm (14 tommer) afstand mellem trin og båre
10.5"(26.7 cm)
56" (142.2 cm)
S S e e k k t t i i o o n n K K : : 38 cm (15 tommer) afstand mellem trin og båre
11.5"(29.2 cm)
57" (144.8 cm)
Klamperne kan kun indsættes som angivet af
gulvpladen, så de falder i. Klamperne er ens og skal installeres med den flade side nedad. Dimensionerne af begge
klamper beregnes fra hætten i enden af gulvpladen.
1. Indsæt den første klampe (A), og skub den i retning af fodenden.
2. Indsæt den anden klampe (B).
Foden-
de
3. Find placeringsstederne til klampen (6392-001-400) og spændeskiven (6392-001-401) i hht. sektionen herunder.
4. Brug en 5/32" (3,97 mm) sekskantnøgle til at installere fire flade cylinderskruer (0001-194-000) og fire
klampeplaceringsspændeskiver til at fastgøre klamperne. Sørg for at installere to klampeplaceringsspændeskiver pr.
klampe.
5. Fortsæt til Installation af Performance-LOAD (side 19).
6392-009-005 Rev F.1
. Brug dette indsnævrede område på klamperne til at tilpasse dem med
(B)
(A)
Hoved-
ende
17 DA
