1. Ostrożnie umieścić system P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D na wierzchu zespołu płyty podłogowej. Wyrównać dwie śruby po

stronie głowy pacjenta z dwoma otworami w listwie tak, jak pokazano na Rysunek 5.

2. Jeżeli nie jest planowana instalacja zatyczek płyty podłogowej, należy przejść do kroku 6.

3. W celu zainstalowania osłon płyty podłogowej należy zmierzyć odsłoniętą kieszeń na końcu płyty podłogowej po stronie

głowy pacjenta i po stronie stóp pacjenta, aby dostosować pozycję osłony płyty podłogowej, która jest dołączona

z zestawem montażowym płyty podłogowej (6390-009-020). Patrz część Instalowanie płyty podłogowej (stronie 11).

U U w w a a g g a a - - Zaleca się dodanie dodatkowo 2,54 cm (1 cal) do zatyczki płyty podłogowej po stronie stóp pacjenta, aby

umożliwić pokrywanie się z systemem P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. Piłą przytnij dwie osłony płyty podłogowej, dopasowując je na obu końcach do zmierzonej długości. Osłony płyty

podłogowej nie można ustawić nad listwą nośną. Aby ustawić nad listwą nośną, wytnij lub usuń pionowe występy w

miejscach, gdzie kolidują z listwą (Rysunek 6).

5. Używając gumowego młotka wciśnij osłony płyty podłogowej na płytę podłogową (zaczynając od strony z haczykiem).

U U w w a a g g a a - - Aby odłączyć osłonę płyty podłogowej, podnieś krawędź osłony, wprowadzając wkrętak płaski pod krawędź

bocznej strony osłony.

6. Jeśli dany system nie jest wyposażony w ładowarkę indukcyjną, należy przejść do kroku 12.

7. Jeśli dany system jest wyposażony w ładowarkę indukcyjną, należy postępować zgodnie z krokami 8–11.

8. Włóż nadmiar kabli do kieszeni na płytę podłogową. Wyrównaj cztery otwory z otworami montażowymi w listwie nośnej.

6392-009-005 Rev F.1

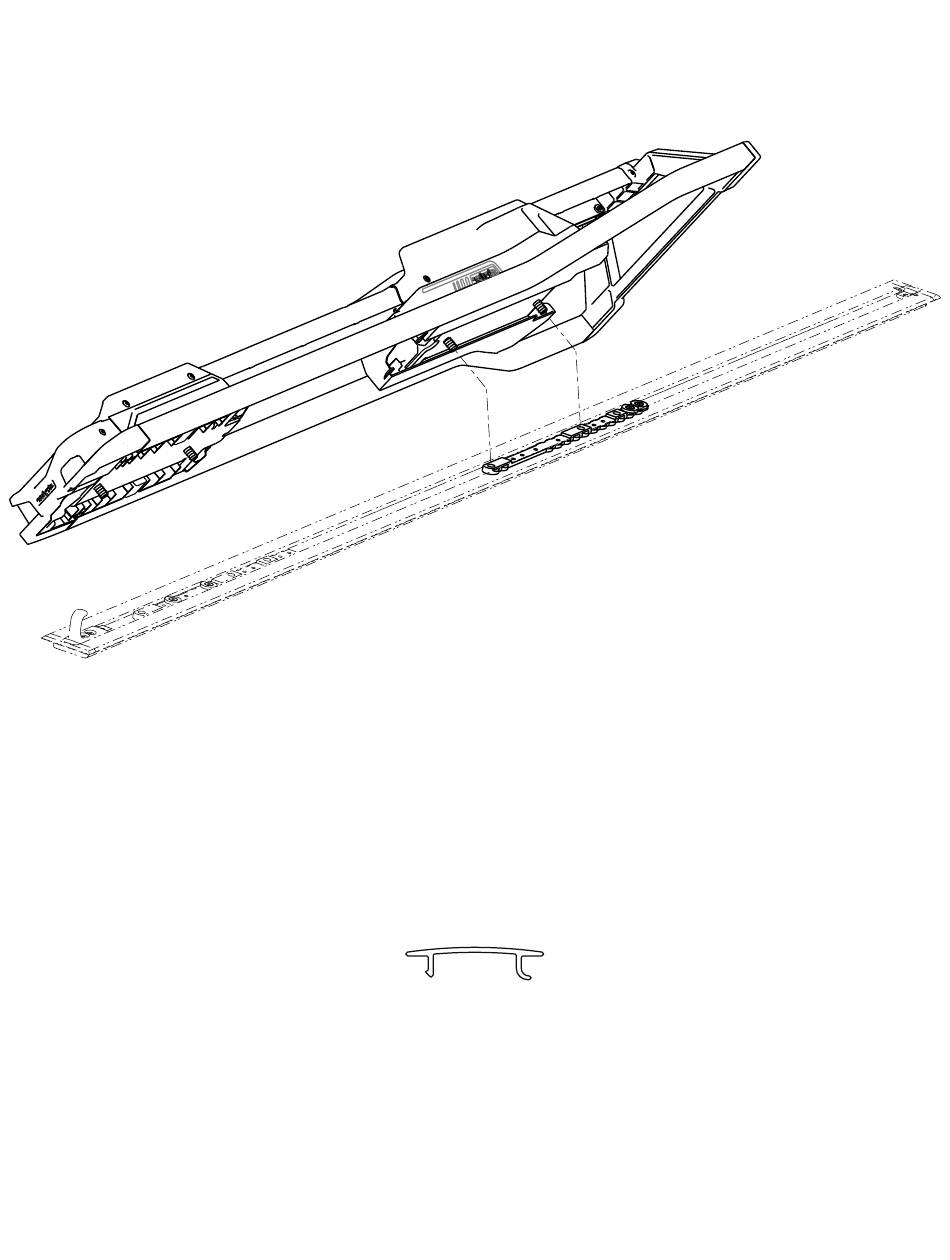

R R y y s s u u n n e e k k 5 5 – – W W y y r r ó ó w w n n a a n n i i e e s s y y s s t t e e m m u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

R R y y s s u u n n e e k k 6 6 – – P P r r z z y y t t n n i i j j o o s s ł ł o o n n y y p p ł ł y y t t y y p p o o d d ł ł o o g g o o w w e e j j
