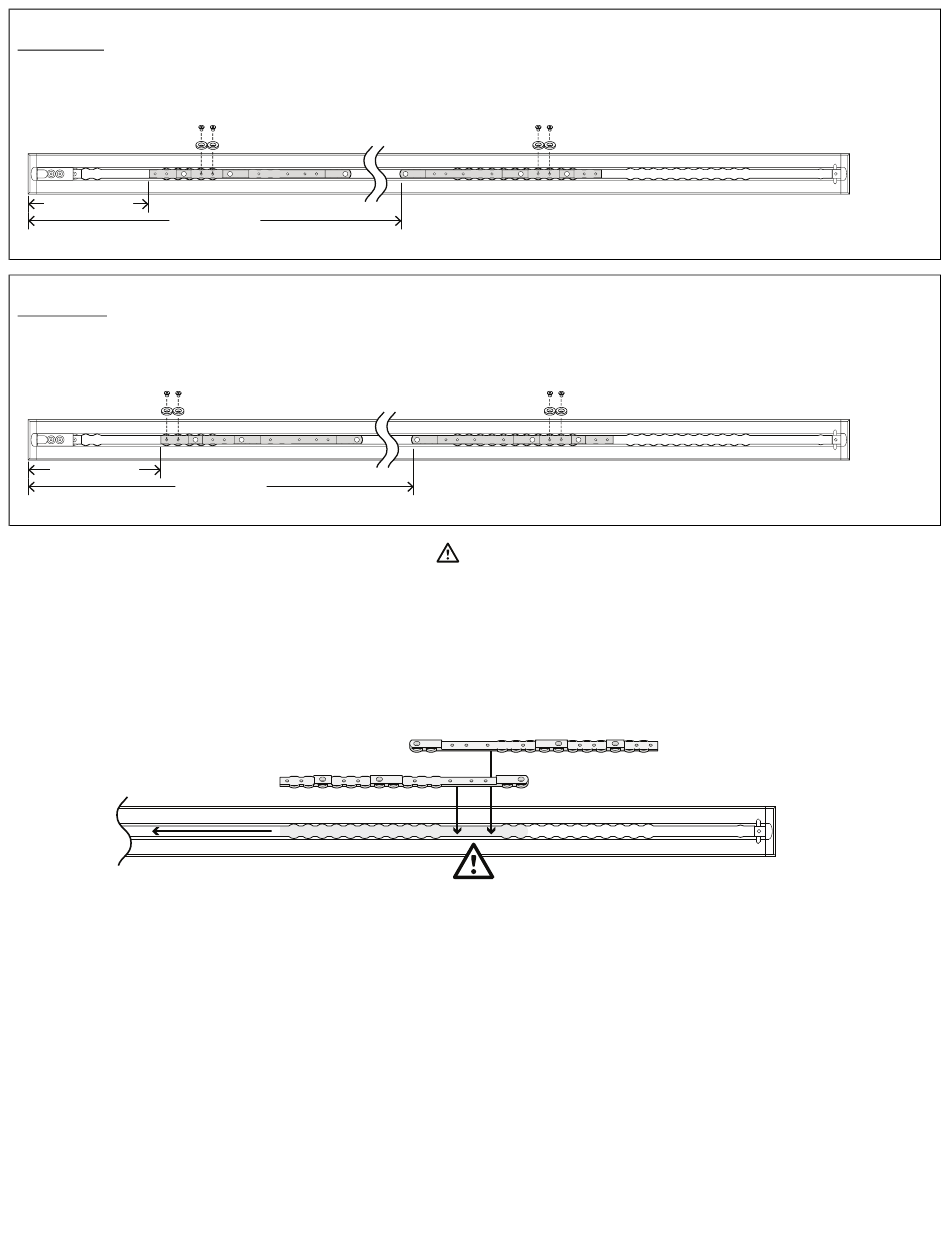

O O d d j j e e l l j j a a k k J J : : (14 inča) 36 cm udaljenost od praga do kreveta
10.5"(26.7 cm)
56" (142.2 cm)
O O d d j j e e l l j j a a k k K K : : (15 inča) 38 cm udaljenost od praga do kreveta
11.5"(29.2 cm)
57" (144.8 cm)
Bitve možete umetnuti samo tamo gdje je naznačeno sa
da upadnu. Obe bitve su jednake i moraju se ugraditi s ravnom stranom prema dolje. Obe dimenzije bitvi uzete su s kapice
na kraju podne ploče.
1. Umetnite prvu bitvu (A) i gurnite je prema donjem kraju.
2. Umetnite drugu bitvu (B).
Donji
kraj
3. Odredite mjesta bitve (6392-001-400) i podloške lokatora bitve (6392-001-401) prema odjeljku u nastavku.
4. Šesterokutnim ključem od 5/32" postavite četiri vijka s ravnom glavom (0001-194-000) i četiri podloške lokatora bitve da
biste učvrstili bitve. Pazite da ugradite dvije podloške lokatora bitve za svaku bitvu.
5. Prijeđite na Ugradnja sustava Performance-LOAD (stranica 19).
6392-009-005 Rev F.1
(B)
(A)
. Koristite suženi dio bitvi za poravnanje s podnom pločom, tako
Gornji
kraj
17 HR
