A A u u s s w w a a h h l l d d e e r r I I n n s s t t a a l l l l a a t t i i o o n n s s p p o o s s i i t t i i o o n n f f ü ü r r d d a a s s P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Wie folgt vorgehen, um Position und Ausrichtung der Leisten und Unterlegscheiben zu ermitteln:
1. Den vorgesehen Abstand zwischen Schwelle und Trage (A) auswählen (Abbildung 4).
Den Abstand hier notieren: _____
2. In der nachstehenden Tabelle den jeweiligen Abschnitt für den Abstand zwischen Schwelle und Trage (A) aufsuchen.
Den Abschnitt hier notieren: _____
3. Mit dem gefundenen Abschnitt fortfahren, um die Leisten zu installieren.
A

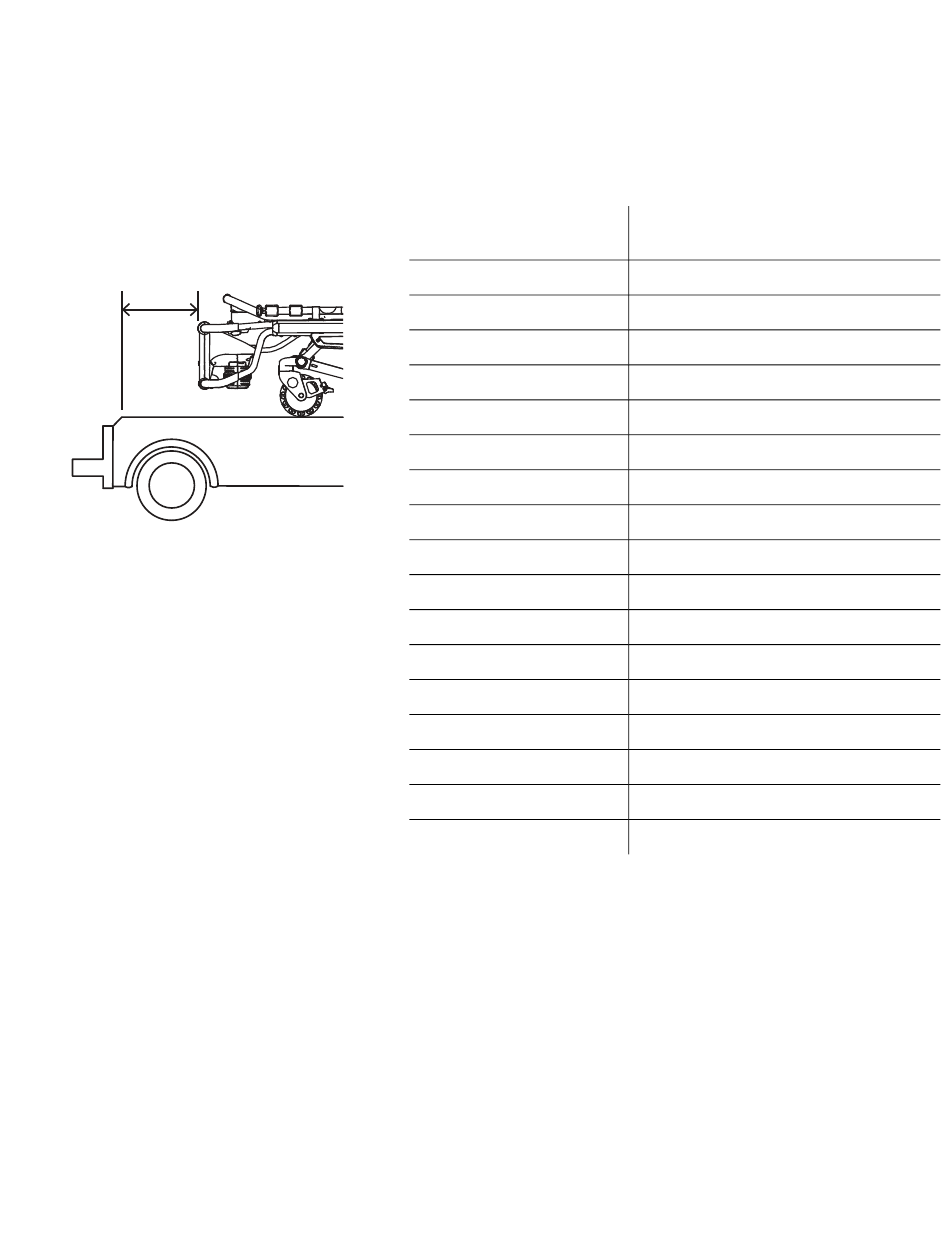

A A b b b b i i l l d d u u n n g g 4 4 – – A A b b s s t t a a n n d d z z w w i i s s c c h h e e n n S S c c h h w w e e l l l l e e u u n n d d
T T r r a a g g e e ( ( A A ) )
DE 12
A A b b s s t t a a n n d d z z w w i i s s c c h h e e n n
S S c c h h w w e e l l l l e e u u n n d d T T r r a a g g e e ( ( A A ) )
13 cm (5 Zoll)
6 Zoll (6 Zoll)
18 cm (7 Zoll)
20 cm (8 Zoll)
23 cm (9 Zoll)
25 cm (10 Zoll)
28 cm (11 Zoll)
30 cm (12 Zoll)
33 cm (13 Zoll)
36 cm (14 Zoll)
38 cm (15 Zoll)
41 cm (16 Zoll)
43 cm (17 Zoll)
46 cm (18 Zoll)
19 Zoll (19 Zoll)
51 cm (20 Zoll)
53 cm (21 Zoll)
A A b b s s c c h h n n i i t t t t
Abschnitt A (Seite 13)
Abschnitt B (Seite 13)
Abschnitt C (Seite 13)
Abschnitt D (Seite 14)
Abschnitt E (Seite 14)
Abschnitt F (Seite 16)
Abschnitt G (Seite 16)
Abschnitt H (Seite 16)
Abschnitt I (Seite 17)
Abschnitt J (Seite 17)
Abschnitt K (Seite 17)
Abschnitt L (Seite 18)
Abschnitt M (Seite 18)
Abschnitt N (Seite 18)
Abschnitt O (Seite 19)
Abschnitt P (Seite 19)
Abschnitt Q (Seite 19)
