Stryker Performance-LOAD Cot Fastener System Operation Manual page 208

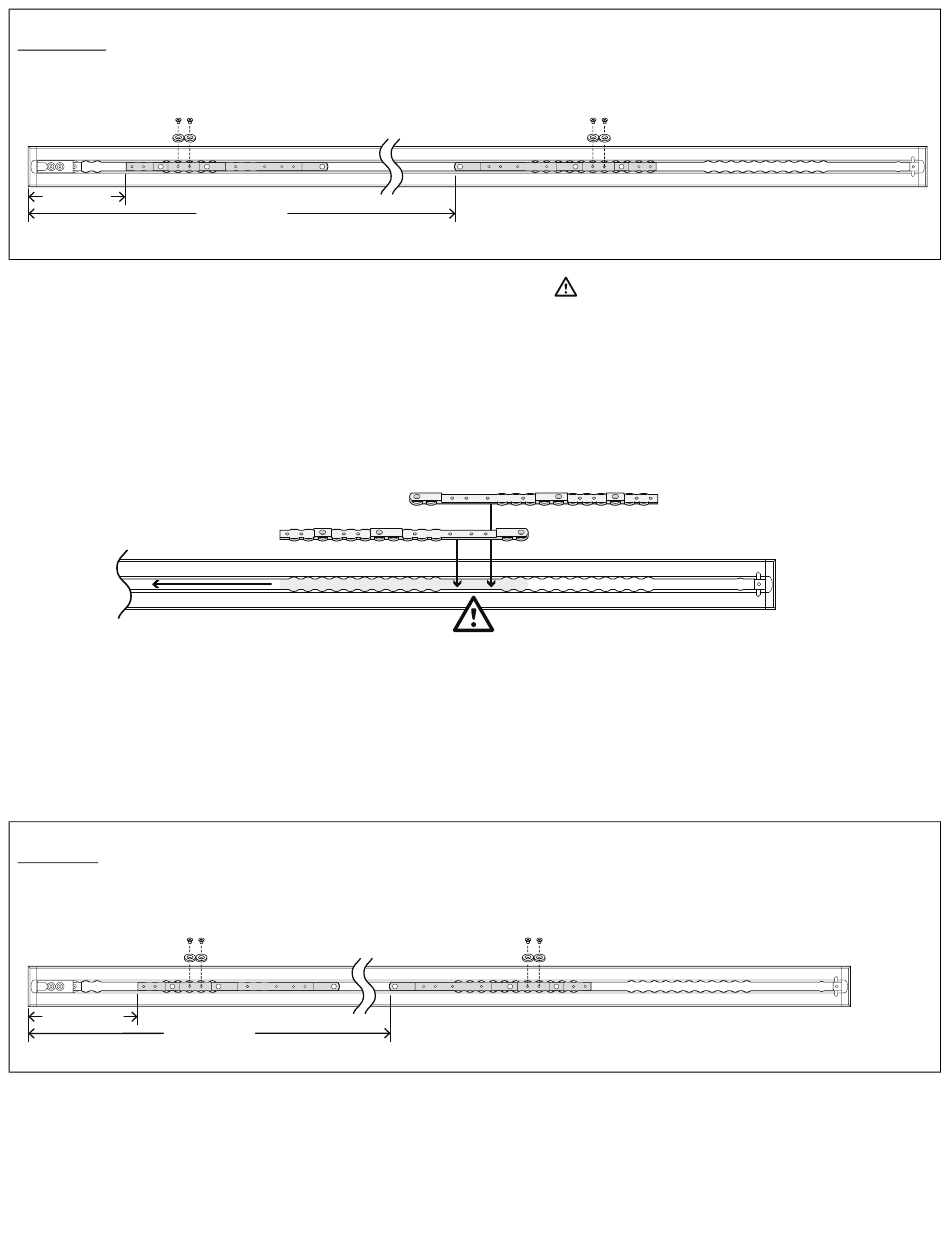

S S e e c c c c i i ó ó n n H H : : 12 pulg. de distancia del marco de la puerta a la camilla
8.5"(21.6 cm)
Solo se pueden insertar regletas de ajuste en los lugares marcados con
ajuste para alinearlas con la placa de suelo y que caigan dentro. Ambas regletas de ajuste son idénticas y deben instalarse
con el lado plano boca abajo. Las dimensiones de las dos regletas de ajuste se toman de la tapa situada en el extremo de
la placa de suelo.
1. Introduzca la primera regleta de ajuste (A) y deslícela hacia el extremo de los pies.
2. Introduzca la segunda regleta de ajuste (B).
Extre-
mo de
los
pies
3. Determine la localización de su regleta de ajuste (6392-001-400) y su arandela de posicionamiento de la regleta de
ajuste (6392-001-401) de acuerdo con la Sección siguiente que corresponda en su caso.
4. Con una llave hexagonal de 5/32" (3,97 mm), instale cuatro tornillos de cabeza plana (0001-194-000) y cuatro
arandelas de posicionamiento de las regletas de ajuste para fijar estas últimas. Asegúrese de instalar dos arandelas de
posicionamiento de las regletas de ajuste por regleta.
5. Prosiga con Instalación del Performance-LOAD (página 19).
S S e e c c c c i i ó ó n n I I : : 33 cm (13 pulg.) de distancia del marco de la puerta a la camilla
9.5"(24.1 cm)
55" (139.7 cm)
ES 16
54" (137.2 cm)
(A)
(B)
. Utilice la zona estrecha de las regletas de
Extremo
de la
cabeza
6392-009-005 Rev F.1
