S S é é l l e e c c t t i i o o n n d d e e l l ' ' e e n n d d r r o o i i t t d d ' ' i i n n s s t t a a l l l l a a t t i i o o n n d d u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Pour déterminer l'emplacement et l'orientation des crampons ainsi que l'emplacement des rondelles, suivre les étapes
suivantes :
1. sélectionner la distance entre seuil et civière (A) (Figure 4).
Enregistrer la distance ici : _____
2. sélectionner la section en fonction de la distance entre seuil et civière (A).
Enregistrer la section ici : _____
3. Passer à la section choisie pour installer les crampons.
A

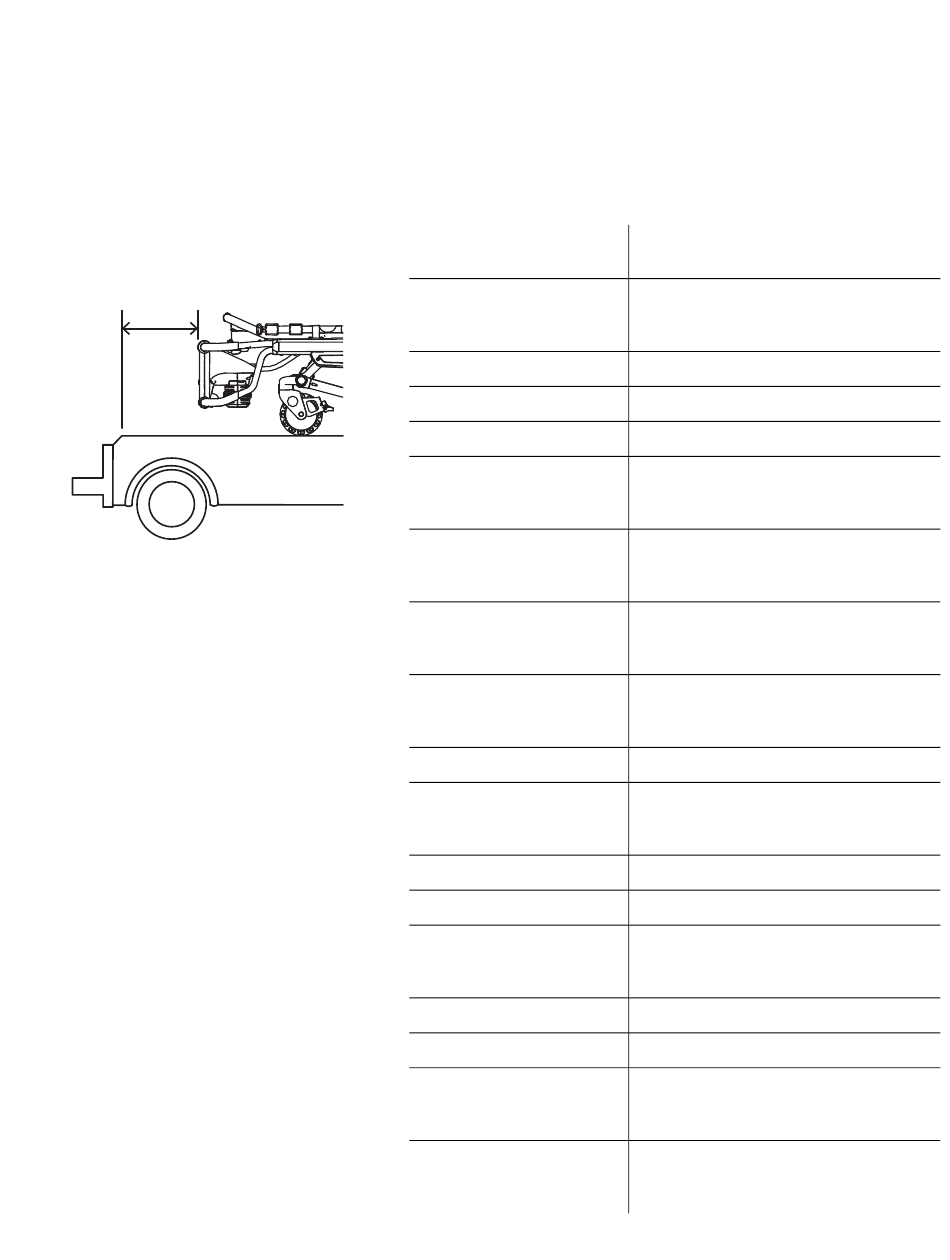

F F i i g g u u r r e e 4 4 – – d d i i s s t t a a n n c c e e e e n n t t r r e e s s e e u u i i l l e e t t c c i i v v i i è è r r e e d d e e ( ( A A ) )
FR 12
d d i i s s t t a a n n c c e e e e n n t t r r e e s s e e u u i i l l e e t t
c c i i v v i i è è r r e e d d e e ( ( A A ) )
distance entre seuil et
civière de 13 cm (5 po)
(5 po)
6 po. (6 po)
177,8 mm (7,0 po) (7 po)
8 po (8 po)
distance entre seuil et
civière de 23 cm (9 po)
(9 po)
distance entre seuil et
civière de 25 cm (10 po)
(10 po)
distance entre seuil et
civière de 28 cm (11 po)
(11 po)
distance entre seuil et
civière de 30 cm (12 po)
(12 po)
13 po (33 cm)
distance entre seuil et
civière de 36 cm (14 po)
(14 po)
15 po. (38 cm)
16 (16 po)
distance entre seuil et
civière de 43 cm (17 po)
(17 po)
18 po (46 cm)
19 po. (19 po)
distance entre seuil et
civière de 51 cm (20 po)
(20 po)
distance entre seuil et
civière de 53 cm (21 po)
(21 po)
S S e e c c t t i i o o n n
Section A (page 14)
Section B (page 14)
Section C (page 14)
Section D (page 15)
Section E (page 15)
Section F (page 17)
Section G (page 17)
Section H (page 17)
Section I (page 18)
Section J (page 18)
Section K (page 18)
Section L (page 19)
Section M (page 19)
Section N (page 19)
Section O (page 20)
Section P (page 20)
Section Q (page 20)
