M M I I S S E E E E N N G G A A R R D D E E - - Veiller à toujours poser le fil dans le logement de la plaque de plancher, de sorte à ce qu'il ne soit

pas pincé par l'ensemble de fixation lors de l'installation de ce dernier.

9. Raccorder les fils rouge et noir de l'ensemble de fixation au câble d'ancrage au véhicule (6390–001–135). Raccorder le

fil rouge de l'ensemble de fixation au fil rouge sur le câble d'ancrage au véhicule. Raccorder le fil noir de l'ensemble de

fixation au fil noir sur le câble d'ancrage au véhicule. Passer le fil excédentaire par l'œillet électrique en caoutchouc.

R R e e m m a a r r q q u u e e - - Si une plaque de plancher a été préalablement installée sans le câble d'ancrage au véhicule, mesurer

7,6 cm ou 17,8 cm en direction du côté tête à partir de la position repère A (Figure 7). Marquer l'emplacement au milieu

du canal. Ce sera l'emplacement de l'entrée électrique. Pour les instructions concernant le raccordement à

l'alimentation électrique, se reporter à Installation de la plaque de plancher (6390-009-020).

R R e e m m a a r r q q u u e e - - Le crochet de sécurité (B) et les emplacements des trous de montage supplémentaires (C) sont indiqués

uniquement à titre de référence (Figure 7). Ils ne sont pas utilisés pour l'installation du P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

10. Placer les connecteurs dans le logement de la plaque de plancher.

11. Appliquer la pâte d'étanchéité à base de silicone sur l'œillet électrique en caoutchouc pour boucher complètement le

passage électrique.

A A V V E E R R T T I I S S S S E E M M E E N N T T - - Toujours boucher toutes les ouvertures donnant sur l'extérieur du véhicule pour éviter que les

gaz d'échappement ne pénètrent dans le compartiment patient du véhicule.

12. Tourner les embouts rotatifs (A) d'un demi-tour pour accéder aux boulons de la plaque de plancher fixée, qui se trouvent

sous les embouts (Figure 8).

R R e e m m a a r r q q u u e e - - Ne pas serrer complètement les boulons de la plaque de plancher avant d'avoir aligné les quatre boulons

et d'avoir commencé à les serrer.

6392-009-005 Rev F.1

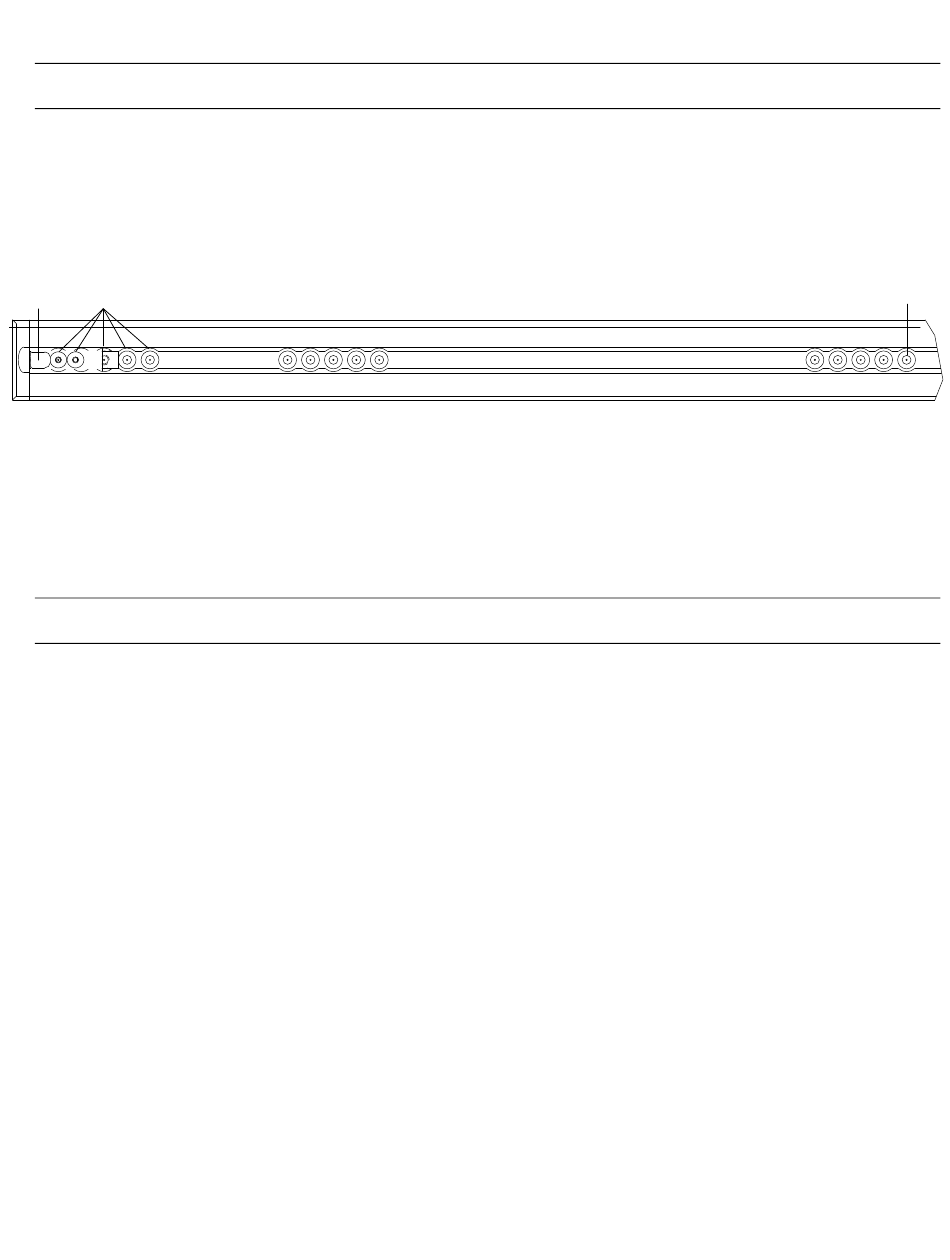

F F i i g g u u r r e e 7 7 – – E E m m p p l l a a c c e e m m e e n n t t r r e e p p è è r r e e d d e e l l a a p p l l a a q q u u e e d d e e p p l l a a n n c c h h e e r r – – c c ô ô t t é é p p i i e e d d s s
