A A l l e e g g e e r r e e a a l l o o c c u u l l u u i i d d e e i i n n s s t t a a l l a a r r e e a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Urmaţi aceşti paşi pentru a stabili locul şi orientarea crampoanelor şi şaibelor:
1. Alegeţi distanţa prag - targă (A) (Figura 4).
Notaţi distanţa aici: _____
2. Folosind tabelul de mai jos, alegeţi-vă secţiunea în funcţie de distanţa prag - targă (A).
Notaţi secţiunea aici: _____
3. Continuaţi la secţiunea aleasă pentru a instala crampoanele.
A

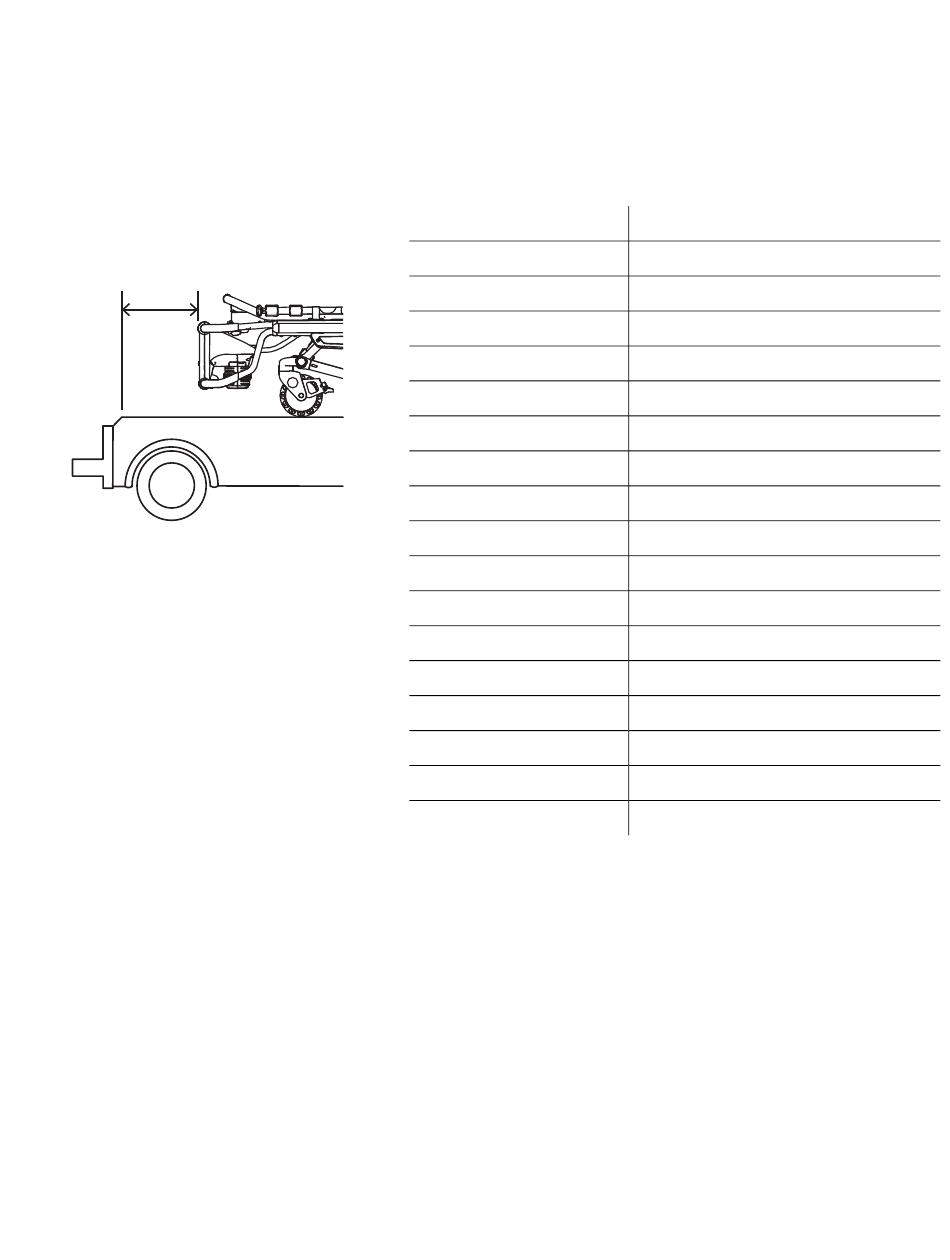

F F i i g g u u r r a a 4 4 – – D D i i s s t t a a n n ţ ţ ă ă p p r r a a g g - - t t a a r r g g ă ă ( ( A A ) )
RO 12
D D i i s s t t a a n n ţ ţ ă ă p p r r a a g g - - t t a a r r g g ă ă ( ( A A ) )
5 in. (13 cm)
6 in. (15 cm)
7 in. (18 cm)
8 in. (20 cm)
9 in. (23 cm)
10 in. (25 cm)
11 in. (28 cm)
12 in. (30 cm)
13 in. (33 cm)
14 in. (36 cm)
15 in. (38 cm)
16 in. (41 cm)
17 in. (43 cm)
18 in. (46 cm)
19 in. (48 cm)
20 in. (51 cm)
21 in. (53 cm)
S S e e c c ţ ţ i i u u n n e e
Secţiunea A (pagina 13)
Secţiunea B (pagina 13)
Secţiunea C (pagina 13)
Secţiunea D (pagina 14)
Secţiunea E (pagina 14)
Secţiunea F (pagina 16)
Secţiunea G (pagina 16)
Secţiunea H (pagina 16)
Secţiunea I (pagina 17)
Secţiunea J (pagina 17)
Secţiunea K (pagina 17)
Secţiunea L (pagina 18)
Secţiunea M (pagina 18)
Secţiunea N (pagina 18)
Secţiunea O (pagina 19)
Secţiunea P (pagina 19)
Secţiunea Q (pagina 19)
6392-009-005 Rev F.1
