1. Das P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D vorsichtig auf die Bodenplattenbaugruppe legen. Die beiden Bolzen am Kopfende wie in

Abbildung 5 dargestellt mit den beiden Löchern in der Leiste zur Deckung bringen.

2. Wenn keine Bodenplattenabdeckungen installiert werden sollen, mit Schritt 6 fortfahren.

3. Zum Installieren der Bodenplattenabdeckungen die freiliegende Aussparung am Kopfende und am Fußende der

Bodenplatte messen, um die Bodenplattenabdeckung (im Bodenplatten-Montagekit, 6390-009-020, enthalten)

anzupassen. Siehe Installieren der Bodenplatte (Seite 11).

H H i i n n w w e e i i s s - - Es wird empfohlen, die Bodenplattenabdeckung am Fußende 2,5 cm länger zu lassen, um eine Überlappung

mit dem P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D zu erzielen.

4. Mit einer Säge zwei Stücke der Bodenplattenabdeckung so zurechtschneiden, dass sie an beiden Enden der

gemessenen Länge entsprechen. Die Bodenplattenabdeckung passt nicht über die Leiste. Um eine Leiste abzudecken,

die senkrechten Laschen in den Bereichen, in denen sie an die Leiste stoßen, abschneiden oder entfernen (Abbildung

6).

5. Mit einem Gummihammer beide Bodenplattenabdeckungen bis zum Einrasten in die Bodenplatte einhämmern (mit der

Hakenseite voran).

H H i i n n w w e e i i s s - - Zum Lösen der Bodenplattenabdeckung einen Schraubenzieher an der Seite der Abdeckung mit

vorstehendem Rand verwenden.

6. Bei Systemen ohne Induktionsladesystem mit Schritt 12 fortfahren.

6392-009-005 Rev F.1

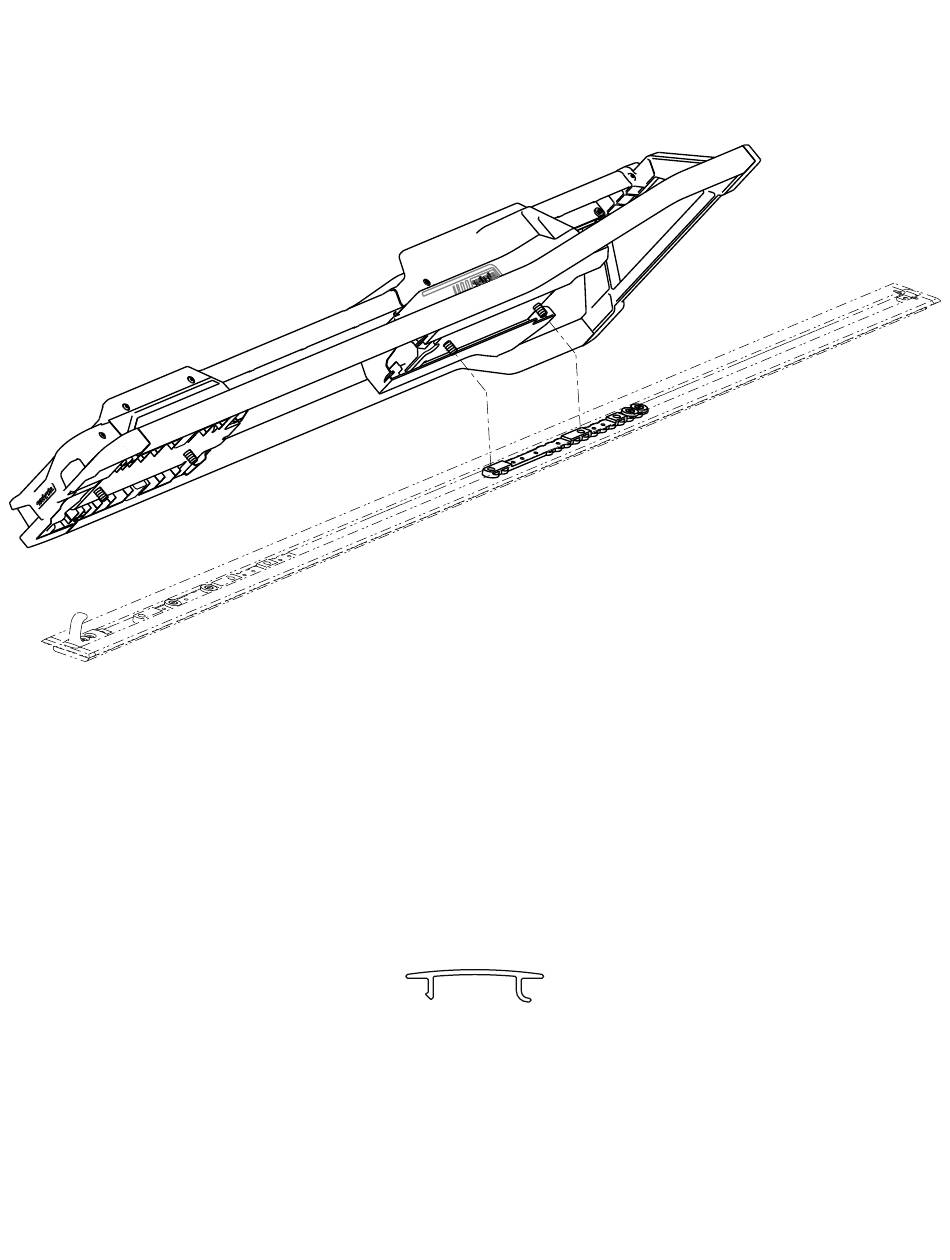

A A b b b b i i l l d d u u n n g g 5 5 – – A A u u s s r r i i c c h h t t u u n n g g d d e e s s P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

A A b b b b i i l l d d u u n n g g 6 6 – – B B o o d d e e n n p p l l a a t t t t e e n n a a b b d d e e c c k k u u n n g g e e n n z z u u s s c c h h n n e e i i d d e e n n
