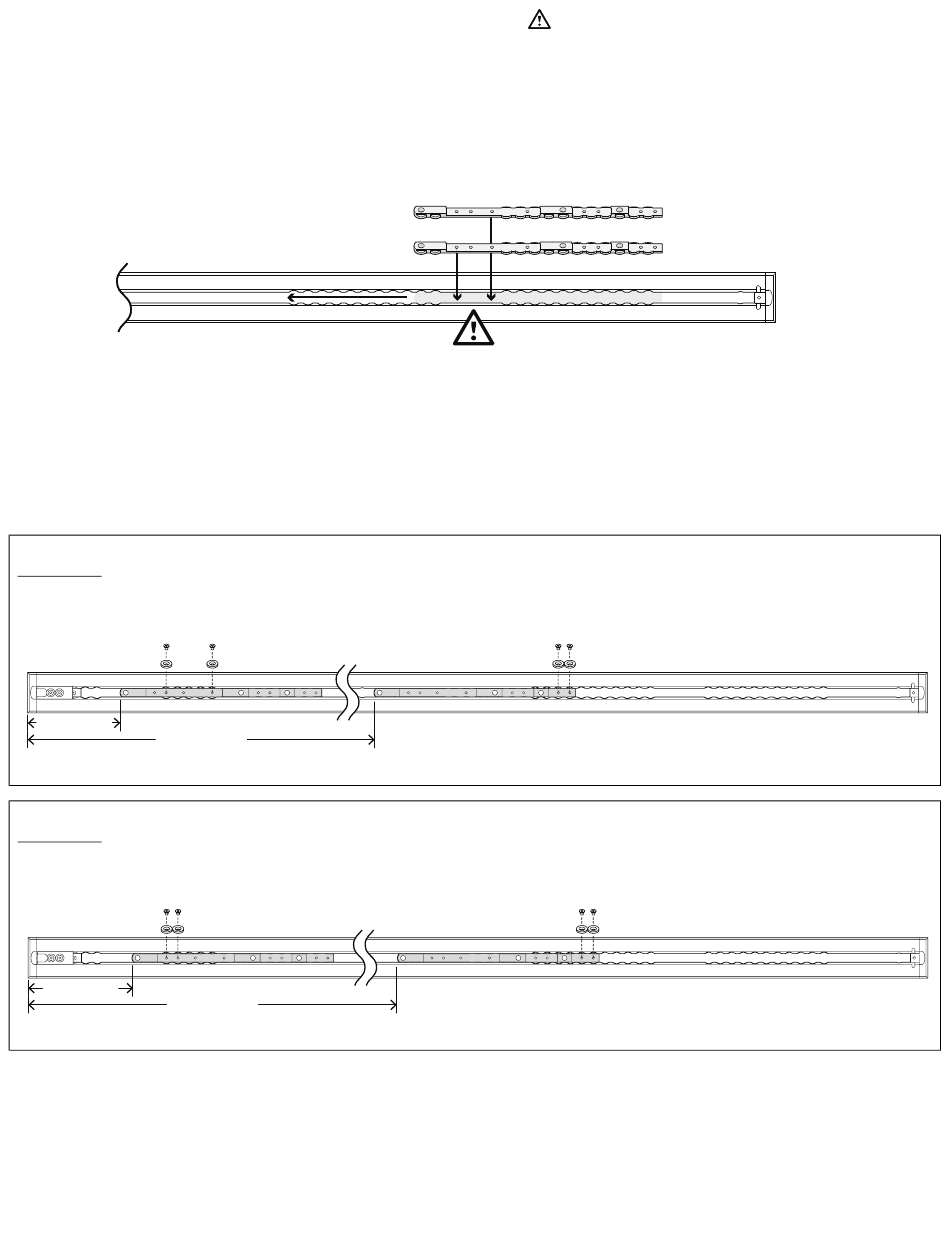

Планки можно вставлять только в месте, обозначенном значком
напольной пластиной так, чтобы она провалилась внутрь. Обе планки одинаковы, и их необходимо вставлять
плоской стороной книзу. Все указанные размеры планок измерены от крышки на конце напольной пластины.
1. Вставьте первую планку (A) и продвиньте ее в сторону ножного конца.
2. Вставьте вторую планку (B).
Нож-
ной
конец
3. Определите расположение планки (6392-001-400) и фиксирующей шайбы планки (6392-001-401) согласно
относящемуся к вашей ситуации разделу ниже.
4. С помощью шестигранного ключа на 5/32 дюйма установите четыре крепежных винта с потайной головкой
(0001-194-000) и четыре фиксирующие шайбы планки, чтобы зафиксировать планки. Убедитесь в том, что вы
установили по две фиксирующие шайбы на каждую планку.
5. Перейдите к Установка Performance-LOAD (страница 20).
Р Р а а з з д д е е л л A A : : расстояние от порога до каталки 13 см
8" (20.3 cm)
47" (119.4 cm)
Р Р а а з з д д е е л л B B : : 6 дюймов 15 см
9" (22.9 cm)
48" (121.9 cm)
6392-009-005 Rev F.1
. Совместите суженную сторону планки с
(B)
(A)
Голов-
ной
конец
