P P r r o o c c e e d d u u r r ă ă : :
1. Amplasaţi cu grijă P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D peste ansamblul plăcii de podea. Aliniaţi cele două şuruburi de la capătul
pentru cap cu cele două orificii din crampon, aşa cum se arată în Figura 5.
2. Dacă nu intenţionaţi să instalaţi capacele plăcii de podea, treceţi la pasul 6.
3. Pentru a instala capacele plăcii de podea, măsuraţi buzunarul expus la capătul pentru cap şi la capătul pentru picioare
al plăcii de podea pentru a personaliza capacul plăcii de podea, care este inclus în trusa ansamblului plăcii de podea
(6390-009-020). Consultaţi Instalarea plăcii de podea (pagina 11).
N N o o t t ă ă - - Se recomandă să adăugaţi încă 2,5 cm la capacul plăcii de podea de la capătul pentru picioare pentru a permite
suprapunerea cu P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
4. Folosind un fierăstrău, tăiaţi cele două capace pentru placa de podea pentru a se potrivi lungimii măsurate la ambele
capete. Capacul plăcii de podea nu încape peste crampon. Pentru a acoperi cramponul, tăiaţi sau eliminaţi urechiuşele
verticale în locul în care s-ar putea intersecta cu cramponul (Figura 6).
5. Folosind un ciocan de cauciuc, îmbinaţi fiecare capac al plăcii de podea în placa de podea (prindeţi mai întâi partea).
N N o o t t ă ă - - Pentru a desprinde capacul plăcii de podea, folosiţi o şurubelniţă pe partea laterală a capacului cu muchia
ridicată.
6. Dacă sistemul dvs. nu este echipat cu încărcarea inductivă, treceţi la pasul 12.
7. Dacă sistemul dvs. nu este echipat cu încărcarea inductivă, urmaţi paşii 8-11.
8. Puneţi excesul de fire în buzunarul plăcii de podea. Aliniaţi cele patru orificii cu orificiile de montare de pe crampoane.
6392-009-005 Rev F.1

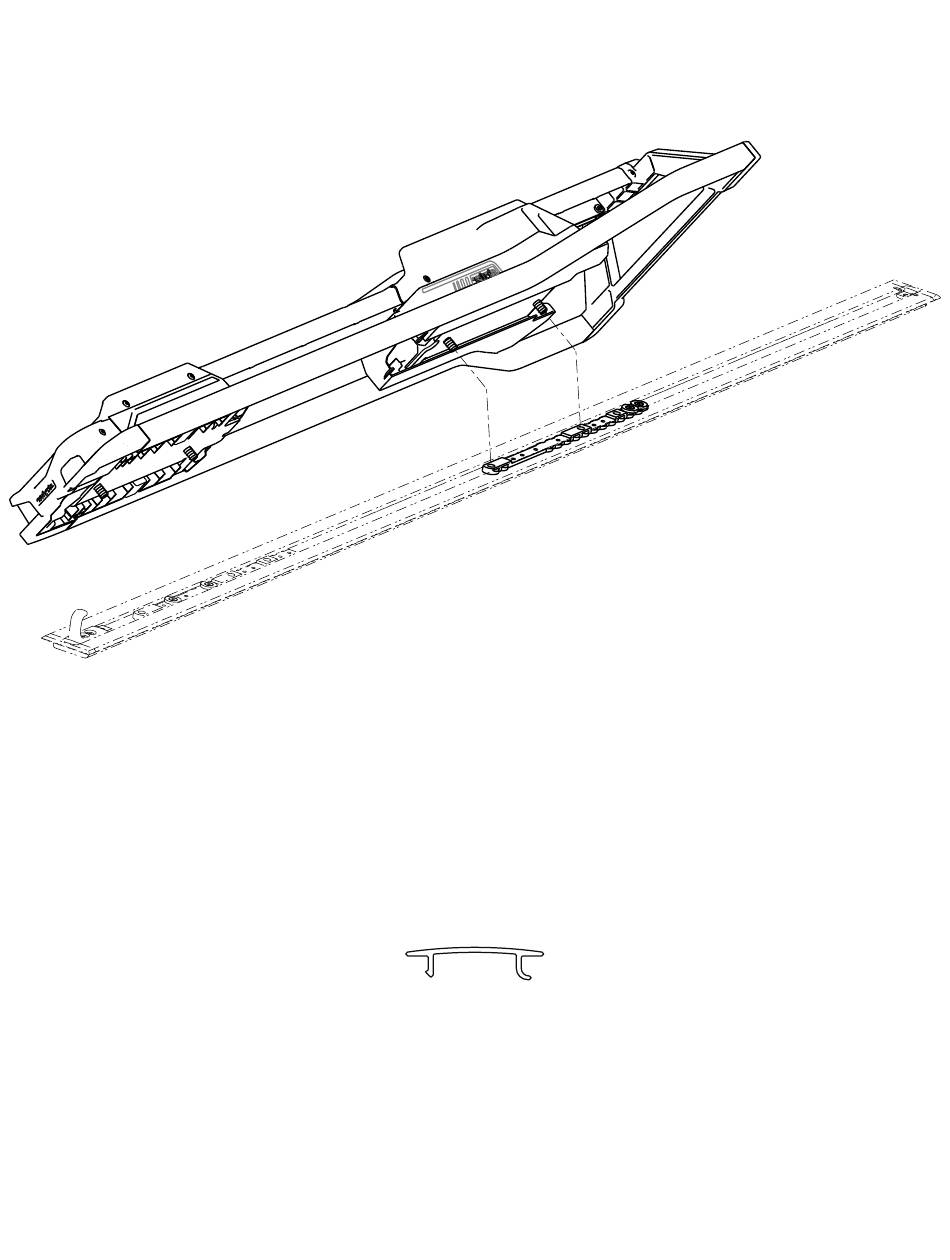

F F i i g g u u r r a a 5 5 – – A A l l i i n n i i e e r r e e a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
F F i i g g u u r r a a 6 6 – – T T ă ă i i e e r r e e a a c c a a p p a a c c e e l l o o r r p p l l ă ă c c i i i i d d e e p p o o d d e e a a
