1. Placer avec précaution le P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D sur la plaque de plancher. Aligner les deux boulons côté tête sur les

deux trous dans le crampon comme illustré sur la Figure 5.

2. S'il n'est pas prévu d'installer les embouts de plaque de plancher, passer à l'étape 6.

3. Pour installer les embouts de plaque de plancher, mesurer le logement exposé côté tête et côté pieds de la plaque de

plancher pour adapter l'embout de plaque de plancher, qui est inclus avec le kit d'ensemble de plaque de plancher

(6390-009-020). Voir Installation de la plaque de plancher (page 11).

R R e e m m a a r r q q u u e e - - Il est recommandé d'ajouter 2,5 cm à l'embout de plaque de plancher côté pieds pour permettre le

recouvrement par le P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. À l'aide d'une scie à métaux, découper l'embout de plaque de plancher aux deux extrémités pour l'ajuster à la longueur

mesurée. L'embout de plaque de plancher ne s'adapte pas sur le crampon. Pour couvrir un crampon, couper ou retirer

les languettes verticales aux emplacements où elles risquent d'interférer avec le crampon (Figure 6).

5. À l'aide d'un maillet en caoutchouc, enclencher chaque embout de plaque de plancher dans la plaque de plancher (côté

avec le crochet en premier).

R R e e m m a a r r q q u u e e - - Pour retirer l'embout de plaque de plancher, utiliser un tournevis plat sur le côté de l'embout avec un bord

relevé.

6. En l'absence du système de charge à induction, passer à l'étape 12.

7. Si le système est équipé d'un système de charge à induction, suivre les étapes 8 à 11.

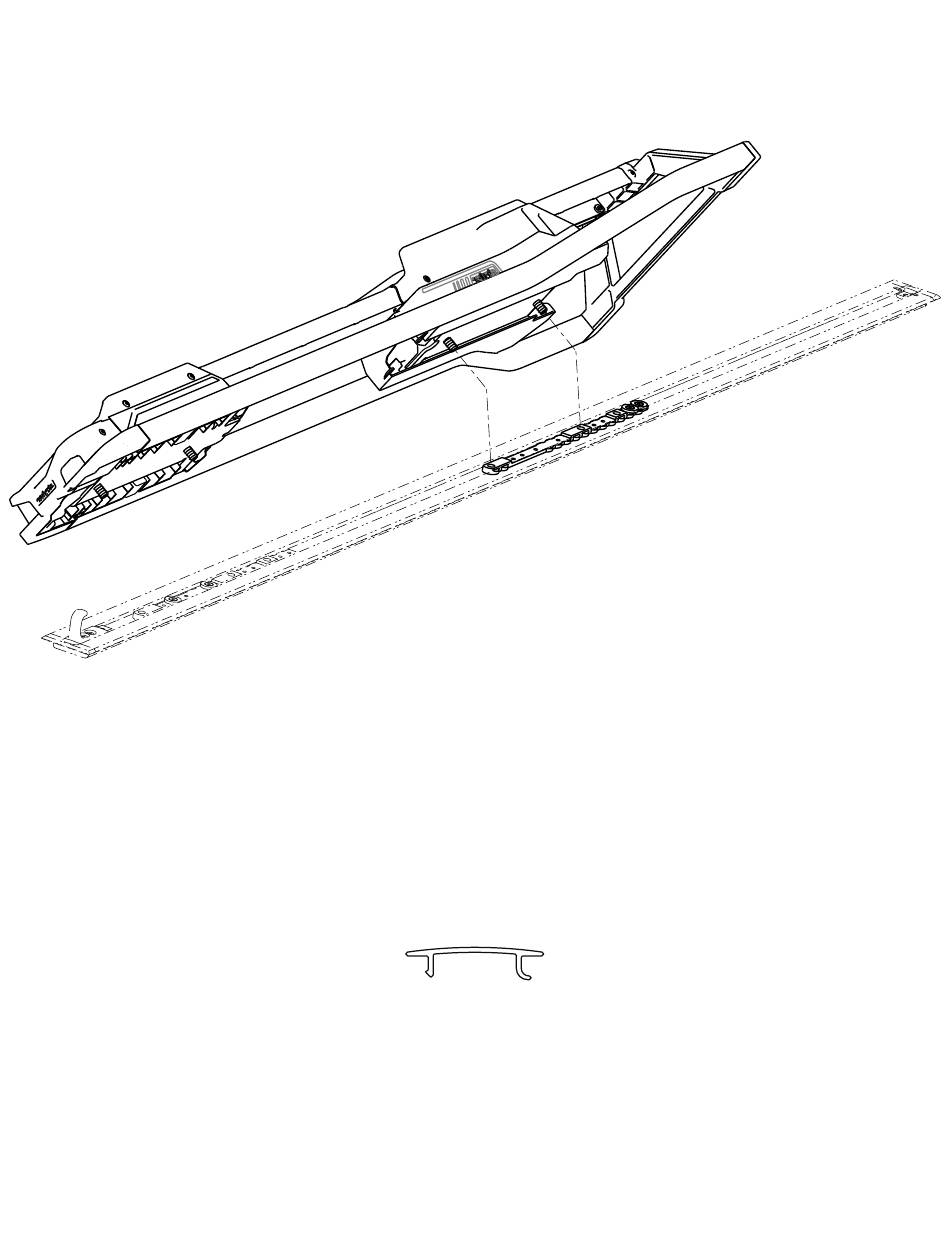

F F i i g g u u r r e e 5 5 – – A A l l i i g g n n e e m m e e n n t t d d u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

F F i i g g u u r r e e 6 6 – – D D é é c c o o u u p p e e r r l l e e s s e e m m b b o o u u t t s s d d e e p p l l a a q q u u e e d d e e p p l l a a n n c c h h e e r r

6392-009-005 Rev F.1
