U U P P O O Z Z O O R R N N E E N N I I E E - - Drôt vždy uložte do dutiny podlažnej platne, aby ho zostava upevňovača pri inštalácii nepriškripla.
9. Pripojte červené a čierne drôty zostavy upevňovača ku káblu na pripojenie kotvy k vozidlu (6390-001-135). Pripojte
červený drôt zostavy upevňovača k červenému drôtu na kábli na pripojenie kotvy k vozidlu. Pripojte čierny drôt zostavy
upevňovača k čiernemu drôtu na kábli na pripojenie kotvy k vozidlu. Prevlečte prípadné zvyšné drôty cez elektrickú
gumovú priechodku.
P P o o z z n n á á m m k k a a - - Ak už máte nainštalovanú podlažnú platňu bez kábla na pripojenie kotvy k vozidlu, odmerajte 7,62 cm
alebo 17,78 cm od polohy podložky na vymedzenie lišty A k hlavovému koncu (Obrázok 7). Označte miesto v strede
kanálika. To bude miesto elektrického vstupu. Pokyny na pripojenie elektrického vedenia nájdete v časti Inštalácia
podlažnej platne (6390-009-020).
C
B

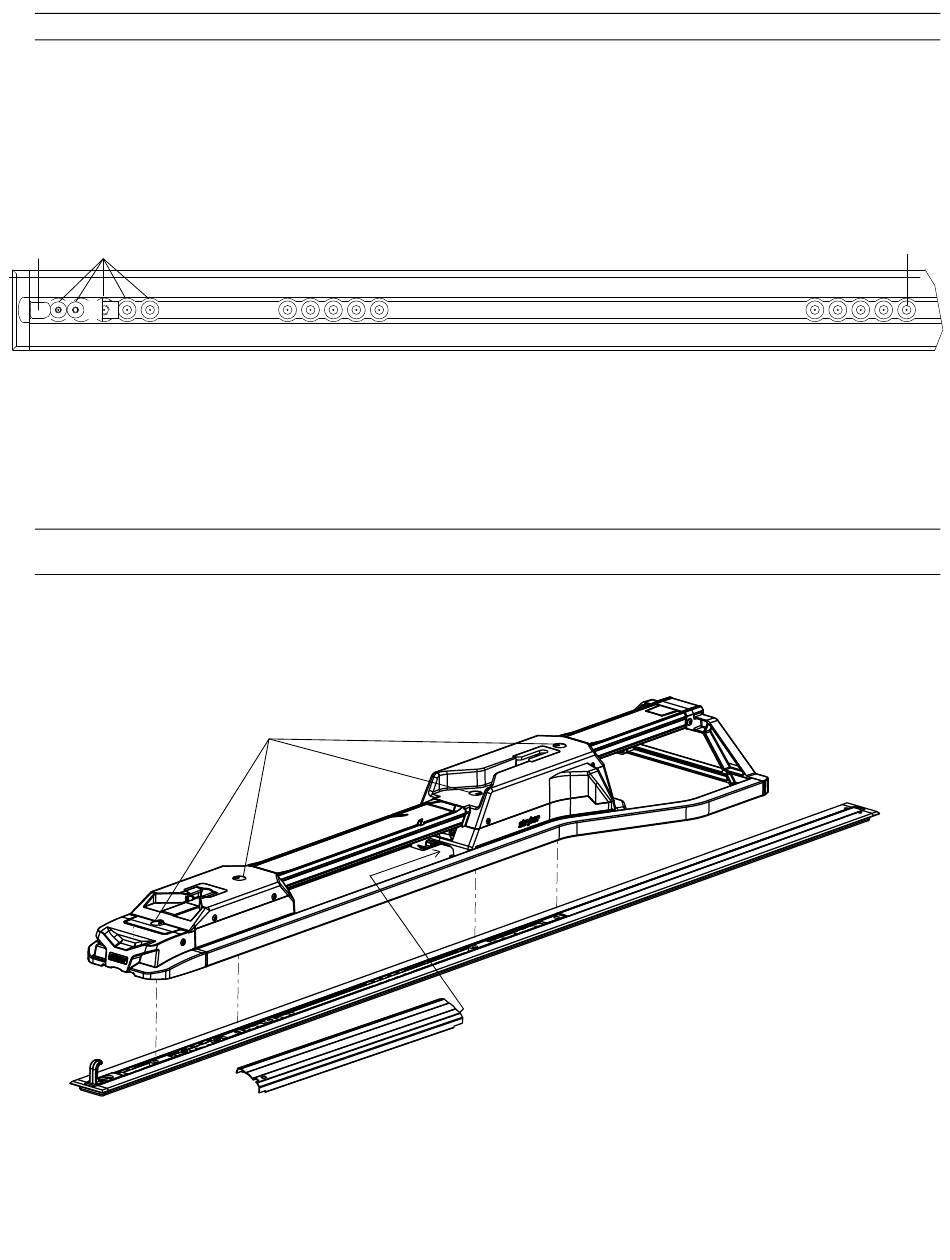

O O b b r r á á z z o o k k 7 7 – – P P o o l l o o h h a a p p o o d d l l o o ž ž k k y y n n a a v v y y m m e e d d z z e e n n i i e e l l i i š š t t y y n n a a p p o o d d l l a a ž ž n n e e j j p p l l a a t t n n i i – – n n o o ž ž n n ý ý k k o o n n i i e e c c
P P o o z z n n á á m m k k a a - - Bezpečnostný hák (B) a miesta ďalších montážnych otvorov (C) sú zobrazené len na ukážku (Obrázok 7).
Pri inštalácii zariadenia P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D sa nepoužívajú.
10. Vložte konektory do dutiny podlažnej platne.
11. Pomocou silikónového tmelu úplne utesnite priechod elektrických káblov cez elektrickú gumovú priechodku.
V V A A R R O O V V A A N N I I E E - - Všetky štrbiny do exteriéru vozidla musia byť utesnené, aby výfukové plyny nevnikali do pacientskeho
priestoru vozidla.
12. Pootočte otočné kryty (A) o polovicu otáčky, aby ste sa dostali k pripojeným skrutkám podlažnej platne, ktoré sú pod
nimi (Obrázok 8).
P P o o z z n n á á m m k k a a - - Skrutky podlažnej platne nedoťahujte úplne, kým nebudú všetky štyri skrutky zarovnané a čiastočne
pripevnené.
13. Pomocou šesťhranného kľúča 3/8" pripevnite pripojenú skrutku podlažnej platne, ktorá je najbližšie k hlavovému koncu.
6392-009-005 Rev F.1
A A
O O b b r r á á z z o o k k 8 8 – – P P r r i i p p o o j j e e n n i i e e u u p p e e v v ň ň o o v v a a č č a a
B
A
21 SK
