13. Con una llave hexagonal de 3/8" (9,5 mm), instale el perno de la placa de suelo fijado que se encuentre más próximo al
extremo de la cabeza.
14. Con una llave hexagonal de 3/8" (9,5 mm), instale los otros tres pernos unidos a la placa de suelo (A) en las dos
regletas de ajuste (Figura 8).
15. Con una llave de apriete, apriete cada perno de la placa de suelo a 81 ± 14 Nm (60 ± 10 ft-lb).
A A D D V V E E R R T T E E N N C C I I A A - - Asegúrese siempre de apretar los cuatro pernos de la placa de suelo con el par de apriete
recomendado.
16. Cierre las tapas giratorias.
17. Inserte el lado que no tiene la muesca del conjunto de la cubierta central (6392-001-011) (B) en la abertura del
alojamiento del extremo de la cabeza (Figura 8).
18. Deje caer el conjunto de la cubierta central para alinearlo con la placa de suelo.
19. Deslice el conjunto de la cubierta central para introducirlo en la abertura del alojamiento del extremo de los pies.
20. Siga deslizando el conjunto de la cubierta central hacia el extremo de los pies hasta que el poste salga por la muesca.
21. Siga las indicaciones de la Lista de comprobación de la instalación (página 23).
ES 22
A A

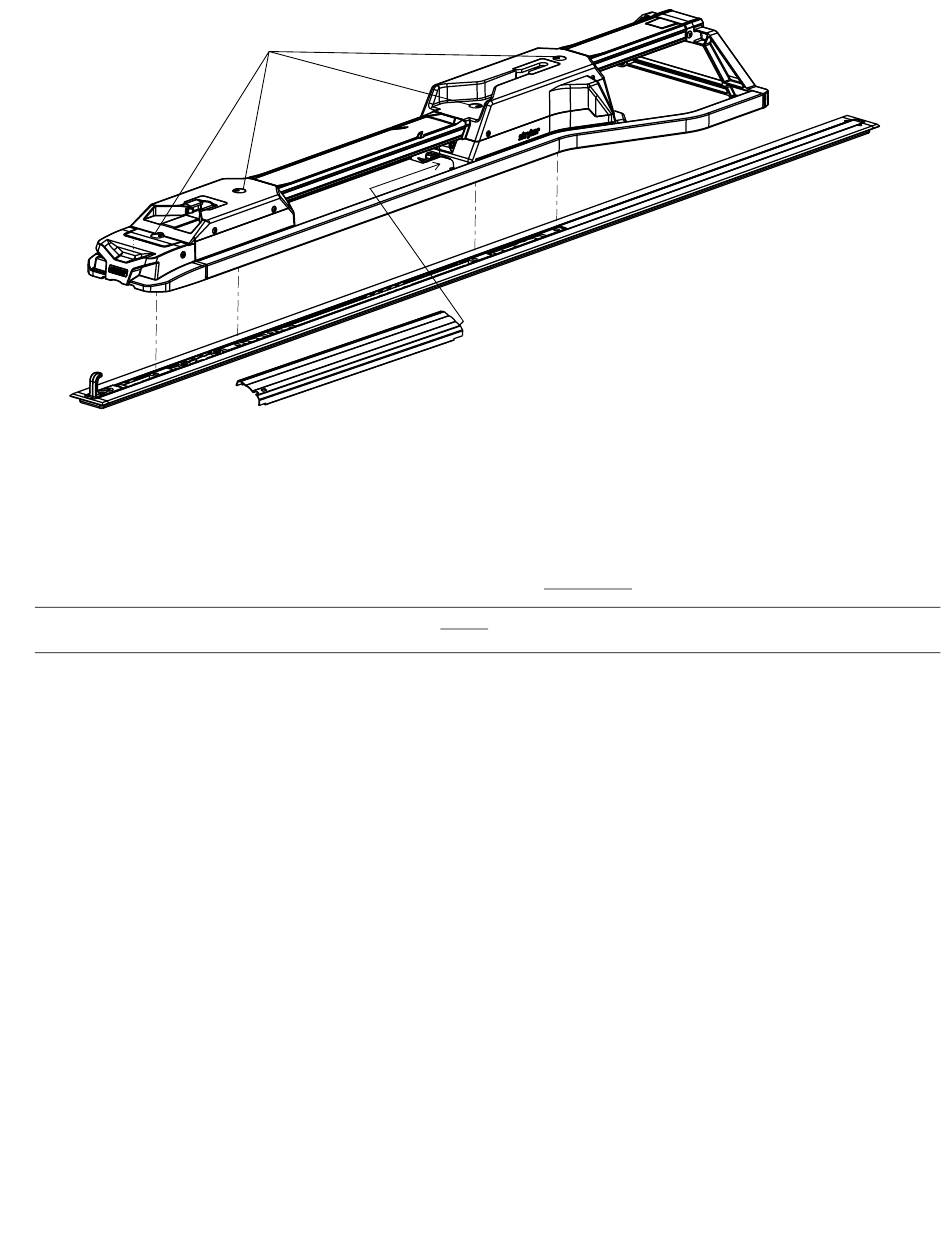

F F i i g g u u r r a a 8 8 – – A A c c o o p p l l e e l l a a s s u u j j e e c c i i ó ó n n
B
