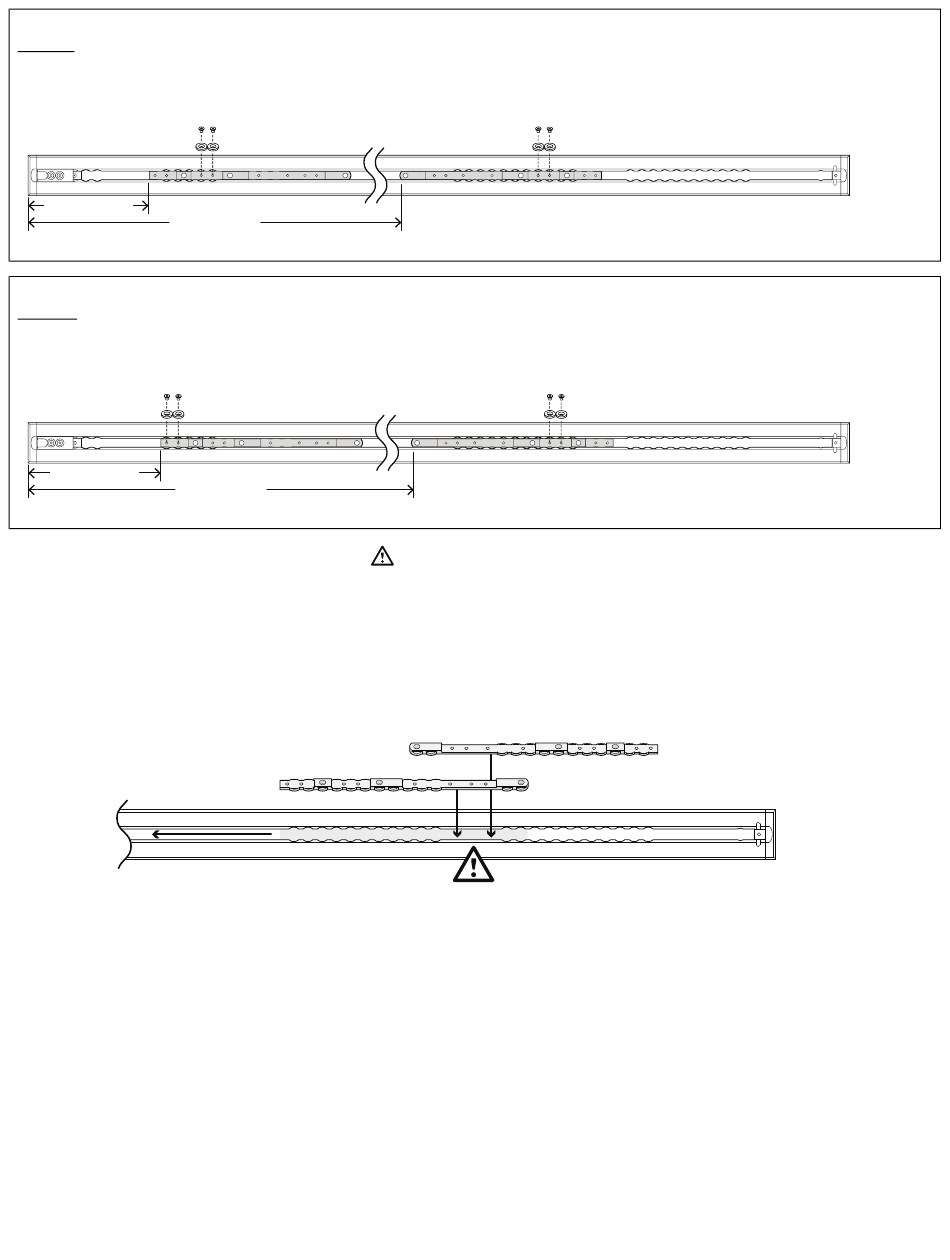

Č Č á á s s t t J J : : 36 cm (14 palců) od prahu k lehátku
10.5"(26.7 cm)
56" (142.2 cm)
Č Č á á s s t t K K : : 38 cm (15 palců) od prahu k lehátku
11.5"(29.2 cm)
57" (144.8 cm)
Zarážky instalujte pouze v místech označených
zapadly. Zarážky jsou identické a musí být instalovány plochou stranou dolů. Oba rozměry zarážek se měří od krytu na
konci podlahové desky.
1. Zasuňte první zarážku (A) a posuňte ji k dolnímu konci.
2. Zasuňte druhou zarážku (B).
Dolní
konec
3. Určete umístění zarážky (6392-001-400) a podložky lokátoru zarážky (6392-001-401) podle popisu níže.
4. Pomocí šestihranného 5/32" (3,97 mm) klíče instalujte čtyři šrouby s plochou hlavou (0001-194-000) a čtyři podložky
lokátoru zarážky, a tak zarážky zajistěte. Musíte instalovat dvě podložky lokátoru zarážky do každé zarážky.
5. Pokračujte k Instalace systému Performance-LOAD (straně 19).
6392-009-005 Rev F.1
. Zarovnejte zúženou část zarážek s podlahovou deskou tak, aby do ní
(B)
(A)
Horní
konec
17 CS
