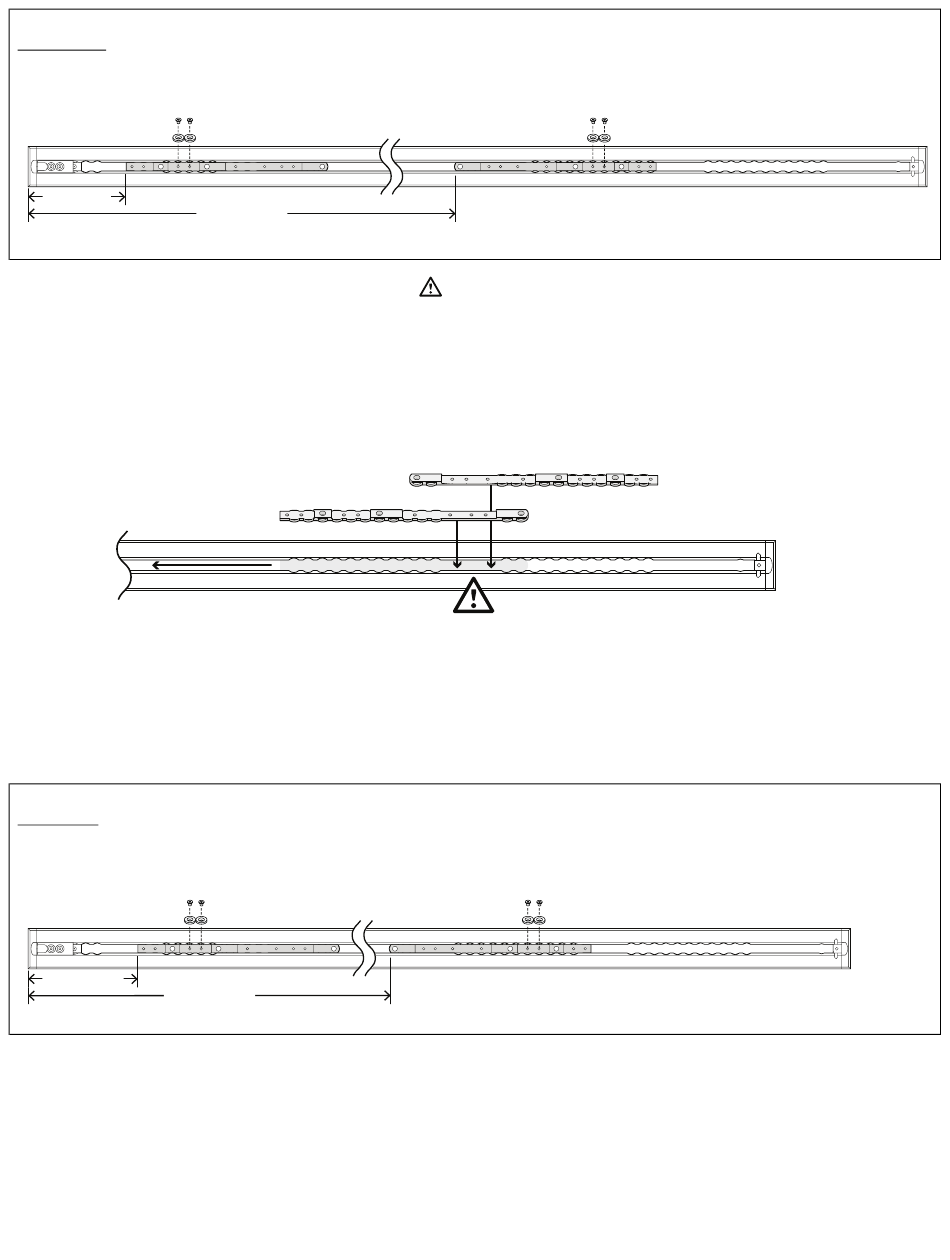

S S e e k k s s j j o o n n H H : : 12 tommer (12 tommer) avstand fra dørterskel til båre
8.5"(21.6 cm)
Du kan bare sette inn klemmer der det er indikert med
gulvplaten slik at de faller inn. Begge klemmene er identiske og må installeres med den flate siden ned. Begge
klemmedimensjonene er tatt fra dekket på enden av gulvplaten.
1. Sett inn den første klemmen (A) og skyv mot fotenden.
2. Sett inn den andre klemmen (B).
Foten-
de
3. Bestem plasseringen av klemmen (6392-001-400) og pakningen på klemmens hurtigkobling (6392-001-401) i henhold
til din seksjon nedenfor.
4. Bruk en 5/32" (3,97 mm) unbrakonøkkel og installer fire senkskruer (0001-194-000) og fire pakninger for klemmens
hurtigkobling for å feste klemmene. Pass på å installere to pakninger for klemmens hurtigkobling per klemme.
5. Fortsett til Installere Performance-LOAD (side 19).
S S e e k k s s j j o o n n I I : : 33 cm (13 tommer) avstand fra dørterskel til båre
9.5"(24.1 cm)
55" (139.7 cm)
NO 16
54" (137.2 cm)
(A)
. Bruk den smalnede delen av klemmene til å sette på linje med
(B)
Hodeen-
de
