Vezetőléceket csak oda lehet behelyezni, ahol ezt
bepattanjanak. A két vezetőléc egyforma, és lapos oldalukkal lefelé szerelendők be. A vezetőlécek méreteit a padlólemez
végén lévő sapkától számítjuk.
1. Illessze be az első vezetőlécet (A), és csúsztassa a láb felőli vég irányába.
2. Illessze be a második vezetőlécet (B).
Láb
felőli
vég

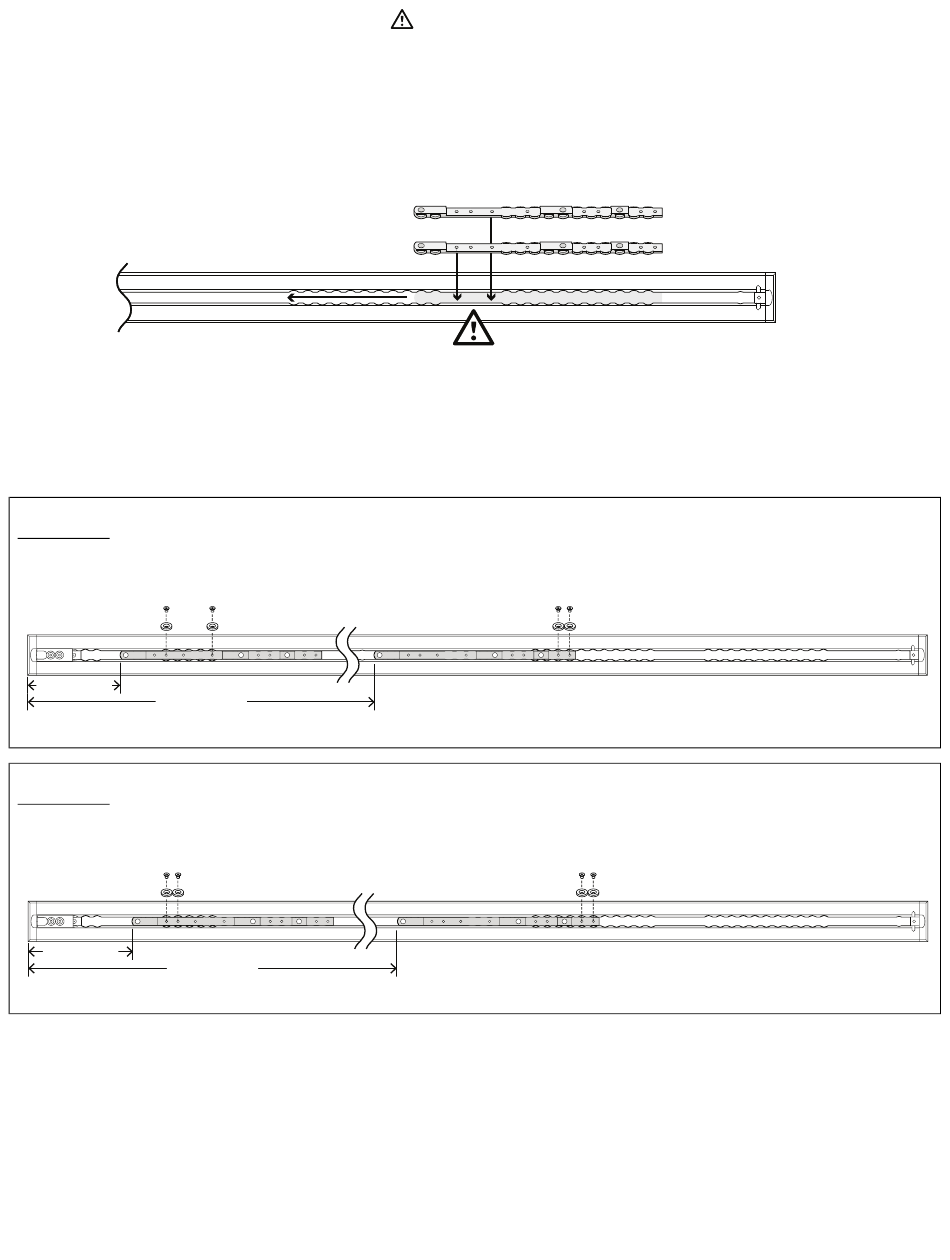

3. Határozza meg a vezetőléc (6392-001-400) és a vezetőléc-alátét (6392-001-401) helyét az alábbi metszetek alapján.
4. 5/32"-os hatszögletű csavarkulccsal szereljen be négy lapos fejű fedőcsavart (0001-194-000) és négy vezetőléc-alátétet
a vezetőlécek rögzítéséhez. Vezetőlécenként két-két vezetőléc-alátétet szereljen be.
5. Lépjen tovább a következő műveletre: A Performance-LOAD rendszer beszerelése (oldal20).
A A . . m m e e t t s s z z e e t t : : 5 in. (13 cm) küszöb és ágy közötti távolság
8" (20.3 cm)
47" (119.4 cm)
B B . . m m e e t t s s z z e e t t : : 6 in. küszöb és ágy közötti távolság
9" (22.9 cm)
48" (121.9 cm)
6392-009-005 Rev F.1
jelzi. A vezetőlécek nyakszerű részét igazítsa a padlólemezhez, hogy
(B)
(A) Fej felőli
vég
