Voit lisätä kiinnikelistoja vain
niin että listat putoavat kohdalleen. Molemmat kiinnikelistat ovat identtisiä, ja ne täytyy asentaa litteä puoli alaspäin.
Molempien kiinnikelistojen mitat otetaan lattialevyn päässä olevasta suojasta.

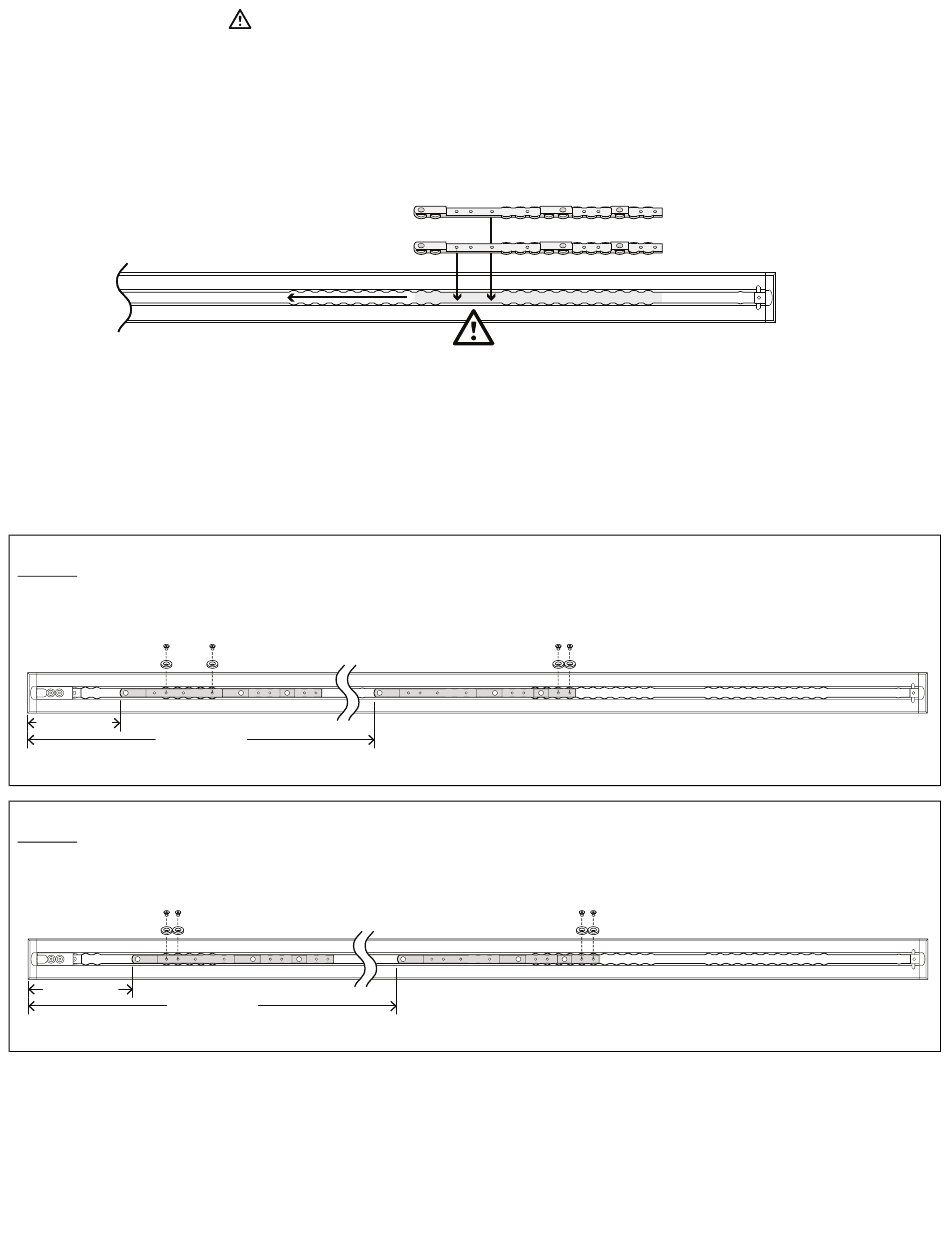

1. Aseta ensimmäinen kiinnikelista (A) ja liu'uta se jalkopäätä päin.
2. Aseta toinen kiinnikelista (B).
Jalko-
pää
3. Määritä kiinnikelistan (6392-001-400) ja kiinnikelistan ohjaimen aluslevyn (6392-001-401) sijainnit alla olevan oman
osiosi mukaisesti.
4. Käytä 5/32 tuuman (3,97 mm:n) kuusiokoloavainta. Asenna neljä tasakantaruuvia (0001-194-000) ja neljä kiinnikelistan
ohjaimen aluslevyä kiinnikelistojen kiinnittämiseksi. Varmista, että asennat kaksi kiinnikelistan ohjaimen aluslevyä
kiinnikelistaa kohden.
5. Jatka kohtaan Performance-LOAD-järjestelmän asentaminen (sivulla 19).
O O s s i i o o A A : : 13 cm (5 tuumaa) kynnyksestä paareihin
8" (20.3 cm)
47" (119.4 cm)
O O s s i i o o B B : : 6 tuumaa (6 tuumaa) kynnyksestä paareihin
9" (22.9 cm)
48" (121.9 cm)
FI 12
-merkillä osoitettuihin kohtiin. Suuntaa kiinnikelistojen niska-alue riviksi lattialevyyn nähden,
(B)
(A)
Pääpuoli
6392-009-005 Rev F.1
