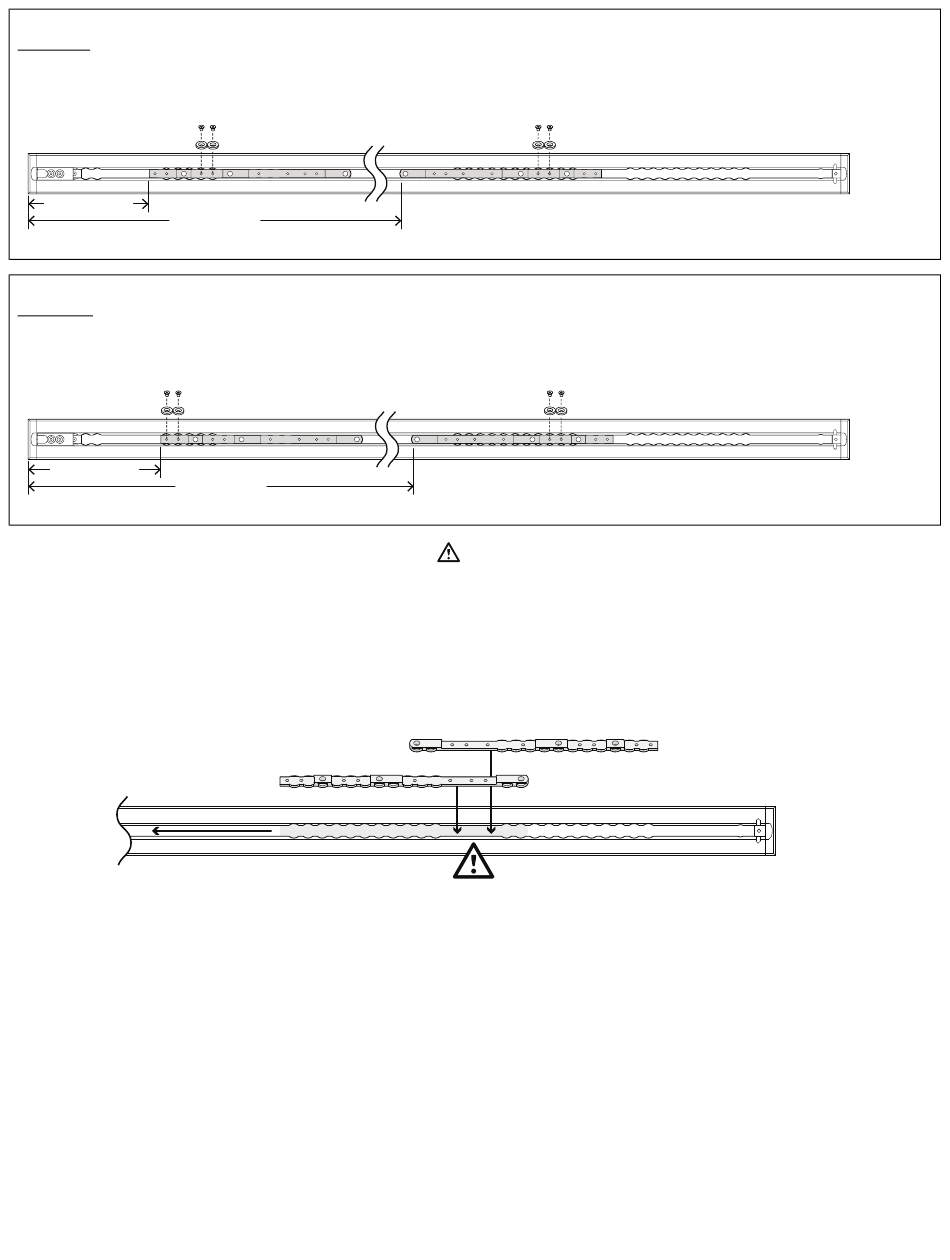

O O d d d d i i e e l l J J : : 14 palcov 36 cm
10.5"(26.7 cm)
56" (142.2 cm)
O O d d d d i i e e l l K K : : 15 palcov 38 cm
11.5"(29.2 cm)
57" (144.8 cm)
Lišty môžete vkladať len na miesta označené symbolom
platňou tak, aby do nej lišta zapadla. Obe lišty sú rovnaké a musia sa nainštalovať plochou stranou nadol. Oba rozmery líšt
sa počítajú od krytu na konci podlažnej platne.
1. Vložte prvú lištu (A) a zasuňte ju smerom k nožnému koncu.
2. Vložte druhú lištu (B).
Nožný
koniec
3. Stanovte umiestnenie lišty (6392-001-400) a podložky na vymedzenie lišty (6392-001-401) podľa príslušného oddielu
uvedeného ďalej.
4. S použitím šesťhranného kľúča 5/32" pripevnite lišty pomocou štyroch skrutiek s plochou zapustenou hlavou
s vnútorným šesťhranom (0001-194-000) a štyroch podložiek na vymedzenie lišty. Uistite sa, že na každú lištu ste
nainštalovali dve podložky na vymedzenie lišty.
5. Prejdite na časť Inštalácia zariadenia Performance-LOAD (strana 19).
6392-009-005 Rev F.1
(B)
(A)
. Použite zúženú časť lišty na jej zarovnanie s podlažnou
Hlavový
koniec
17 SK
