Z Z e e m m i i n n p p l l a a k k a a s s ı ı n n ı ı m m o o n n t t e e e e t t m m e e
Karyola sabitleme sistemini monte etmeden önce Stryker üniversal zemin plakasını aracınızın hasta bölmesine monte edin.
Talimat için Stryker Üniversal Zemin Plakası Montaj Kılavuzuna (6390-009-020) bakın.
P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D m m o o n n t t a a j j k k i i t t i i k k o o n n t t r r o o l l l l i i s s t t e e s s i i
P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D sistemini monte etmek için gerekli tüm bileşenlerin bulunduğundan emin olun.
P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D montaj kiti bileşenleri (6392-001-014)
(2) Takoz (6392-001-400)
(4) Düz başlı kapak vidası (0001-194-000)
N N o o t t - - Altıgen anahtarı ve çıkarma aracı uzantısını (Şekil 3) Performance-LOAD'un hızla çıkarılması (sayfa 24) durumunda
bu aletlere erişebilmeniz için orta kapak tertibatı içine yerleştirin.
TR 10
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

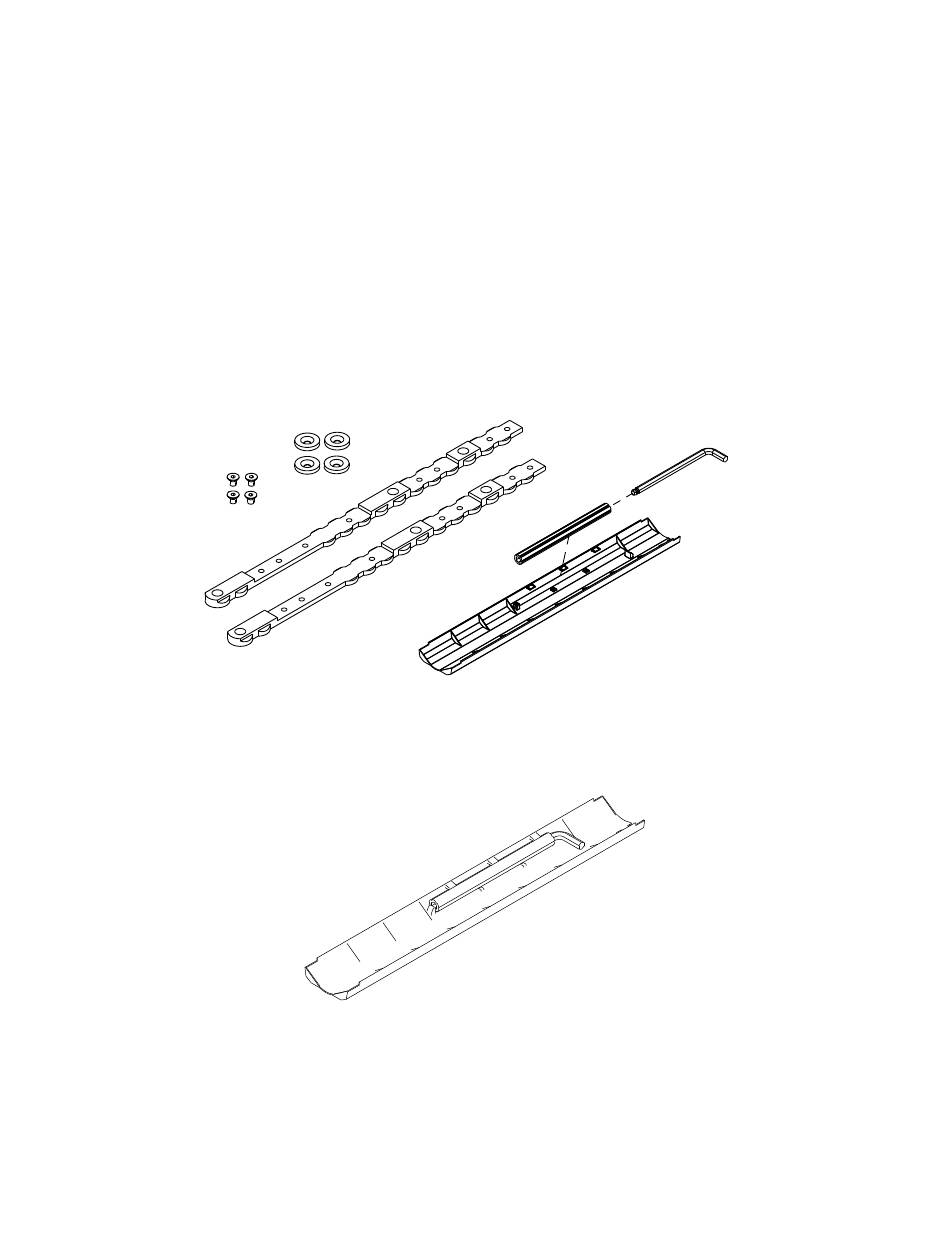

Ş Ş e e k k i i l l 2 2 – – P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D m m o o n n t t a a j j k k i i t t i i b b i i l l e e ş ş e e n n l l e e r r i i
Ş Ş e e k k i i l l 3 3 – – A A l l t t ı ı g g e e n n s s o o m m u u n n a a n n a a h h t t a a r r ı ı v v e e ç ç ı ı k k a a r r m m a a a a r r a a c c ı ı u u z z a a n n t t ı ı s s ı ı
(4) Takoz yer belirleyici rondelası (6392-001-401)
(1) Orta kapak tertibatı (6392-001-011)
• (1) Altıgen somun anahtarı (0057-011-000)
• (1) Zemin plakası kapağı (6392-001-403)
• (1) Çıkarma aracı uzantısı (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
6392-009-005 Rev F.1
