8. Coloque os fios em excesso na bolsa da placa de piso. Alinhe os quatro orifícios com os orifícios de montagem nas
cunhas.
P P R R E E C C A A U U Ç Ç Ã Ã O O - - Coloque sempre os fios dentro da bolsa da placa de piso para que o conjunto do sistema de fixação
não fure o fio quando instalar o conjunto do sistema de fixação.
9. Ligue os fios vermelho e preto do conjunto do sistema de fixação ao cabo de âncora ao veículo (6390-001-135). Ligue o
fio vermelho do conjunto do sistema de fixação ao fio vermelho do cabo de âncora ao veículo. Ligue o fio preto do
conjunto do sistema de fixação ao fio preto do cabo de âncora ao veículo. Passe o fio em excesso através do passa-
-fios de borracha elétrico.
N N o o t t a a - - Se já tiver uma placa de piso previamente instalada sem o cabo de âncora ao veículo, meça 7,6 cm ou 17,8 cm
na direcção da extremidade do lado da cabeça a partir do localizador na posição A (Figura 7). Marque a localização no
meio do canal. Esta será a localização da entrada eléctrica. Consulte a secção Instalar a placa de piso (6390-009-020)
para obter instruções sobre como ligar o sistema elétrico.
C
B

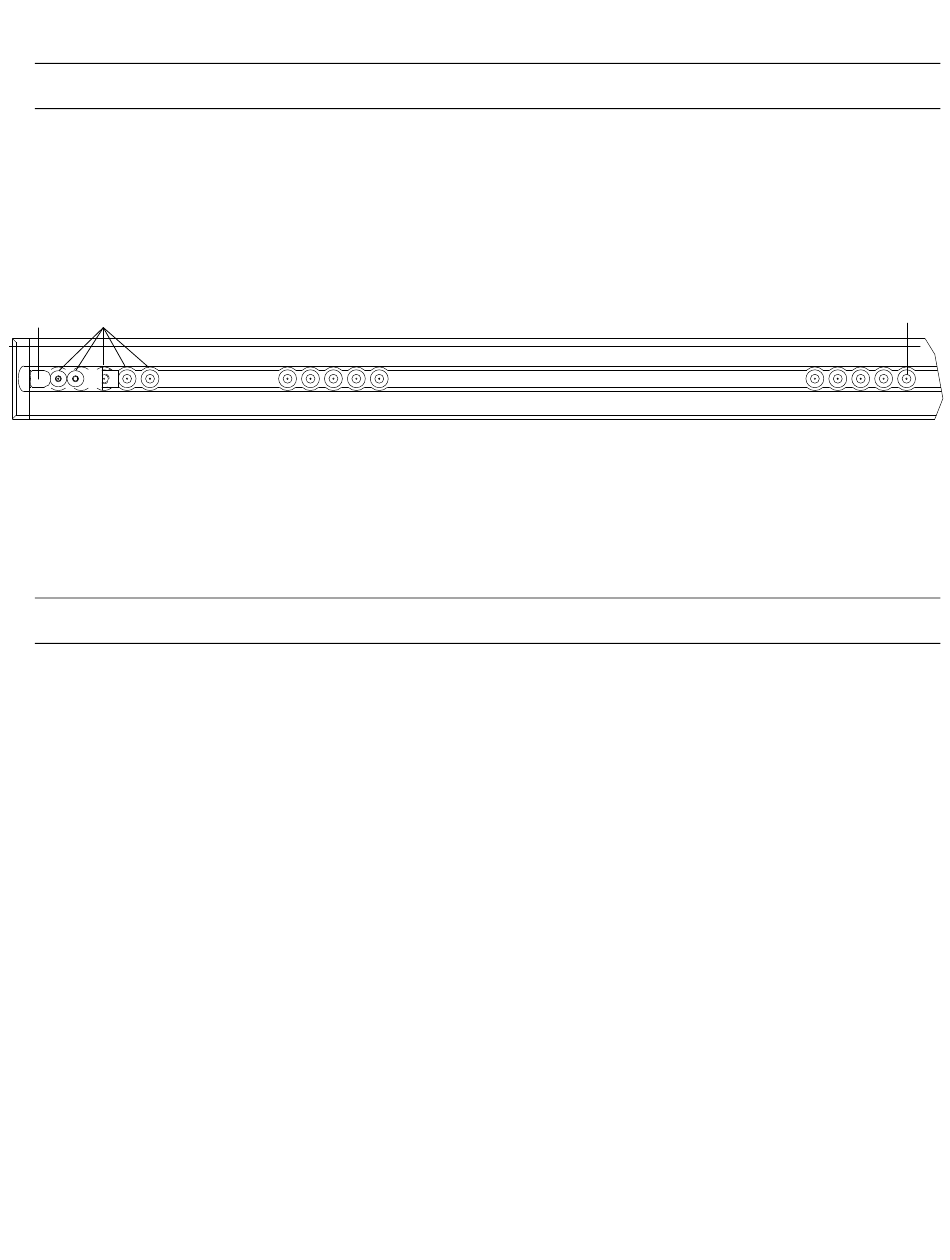

F F i i g g u u r r a a 7 7 – – P P o o s s i i ç ç ã ã o o d d o o l l o o c c a a l l i i z z a a d d o o r r d d a a p p l l a a c c a a d d e e p p i i s s o o – – E E x x t t r r e e m m i i d d a a d d e e d d o o l l a a d d o o d d o o s s p p é é s s
N N o o t t a a - - As localizações do gancho de segurança (B) e do orifício de montagem extra (C) são ilustradas apenas a título
de referência (Figura 7). Estas não são utilizadas para a instalação do P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Coloque os conectores na bolsa da placa de piso.
11. Aplique selante de silicone no passa-fios de borracha elétrico para selar completamente a passagem elétrica.
A A D D V V E E R R T T Ê Ê N N C C I I A A - - Sele sempre todos os espaços para o exterior do veículo para prevenir que os fumos de escape
entrem no compartimento do doente no veículo.
12. Rode as tampas (A) meia volta para aceder aos parafusos da placa de piso fixados que se encontram sob as
protecções (Figura 8).
N N o o t t a a - - Não aperte totalmente os parafusos da placa de piso enquanto os quatro parafusos não estiverem alinhados e
ligeiramente apertados.
