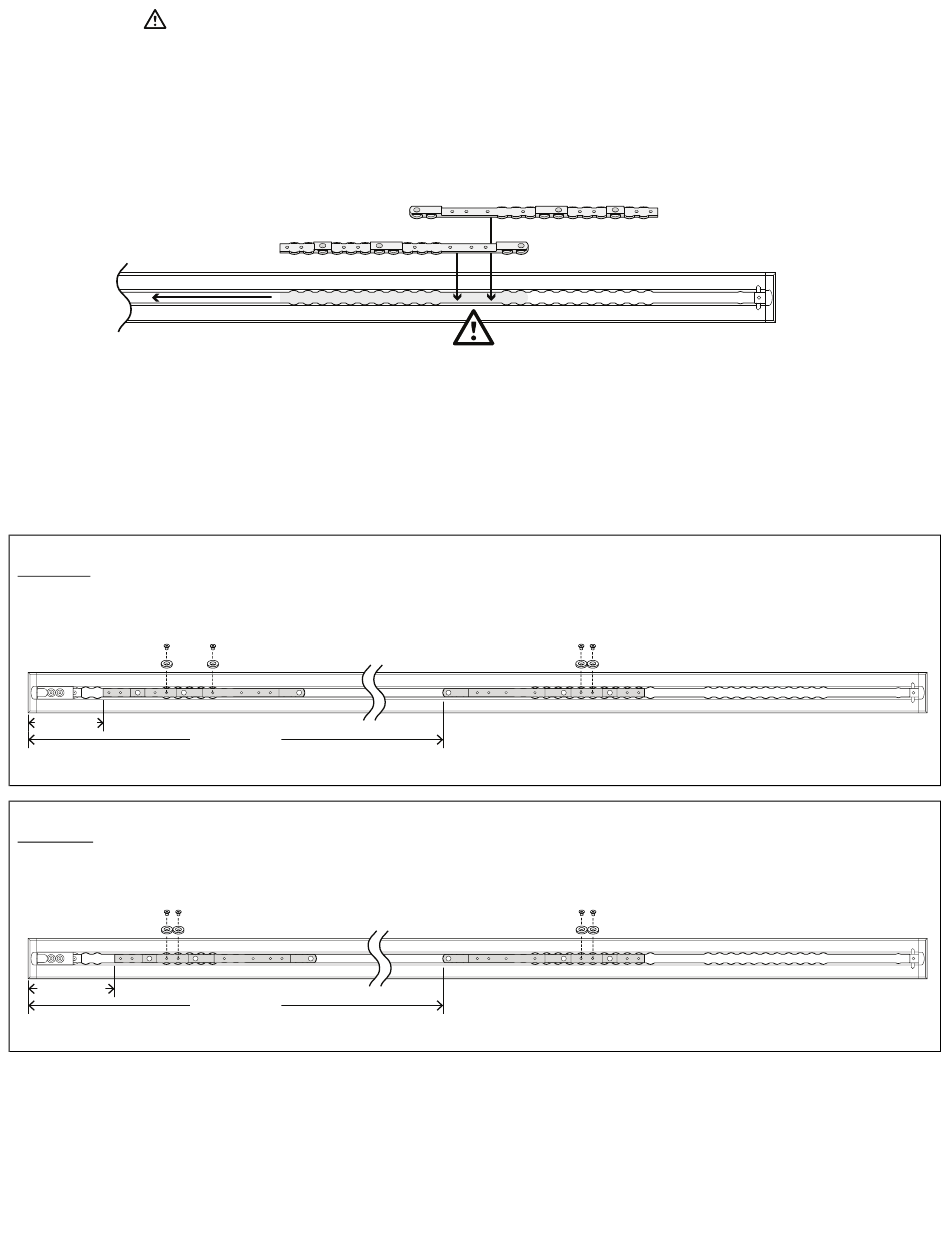

Takozları sadece ile gösterildiği yerlerde yerleştirebilirsiniz. İçeriye düşmeleri için zemin plakası ile hizalanmaları
açısından takozların boyun kısımlı alanlarını kullanın. Her iki takoz birbirinin aynıdır ve yüz aşağı olarak monte edilmelidir.
Her iki takoz boyutu zemin plakasının ucundaki kapaktan ölçülür.
1. İlk takozunuzu (A) yerleştirin ve ayak ucuna doğru kaydırın.
2. İkinci takozunuzu (B) yerleştirin.
Ayak
ucu
3. Takoz (6392-001-400) ve takoz yer belirleyici rondelası (6392-001-401) konumlarını aşağıdaki Bölümünüze göre
belirleyin.
4. Bir 5/32" (3,97 mm) altıgen somun anahtarı kullanarak takozları sabitlemek üzere dört düz başlı kapak vidası (0001-194-
000) ve dört takoz yer belirleyici rondelası kullanın. Takoz başına iki takoz yer belirleyici rondelası yerleştirdiğinizden
emin olun.
5. Performance-LOAD Yüklenmesi (sayfa 19) kısmına ilerleyin.
B B ö ö l l ü ü m m F F : : 10 inç (10 inç) eşikten karyolaya mesafe
6.5"(16.5 )
cm
B B ö ö l l ü ü m m G G : : 28 cm (11 inç) eşikten karyolaya mesafe
7.5"(19.1 cm)
6392-009-005 Rev F.1
(A)
52" (132.1 cm)
53" (134.6 cm)
(B)
Baş ucu
15 TR
