3. Déterminer les emplacements du crampon (6392-001-400) et de la rondelle repère de crampon (6392-001-401) selon la
section ci-dessous.
4. À l'aide d'une clé à 6 pans de 5/32 po (3,97 mm), installer quatre vis d'assemblage à tête plate (0001-194-000) et quatre
rondelles repère de crampon pour fixer les crampons. Veiller à installer deux rondelles repère de crampon par crampon.
5. Passer à Installation du Performance-LOAD (page 21).

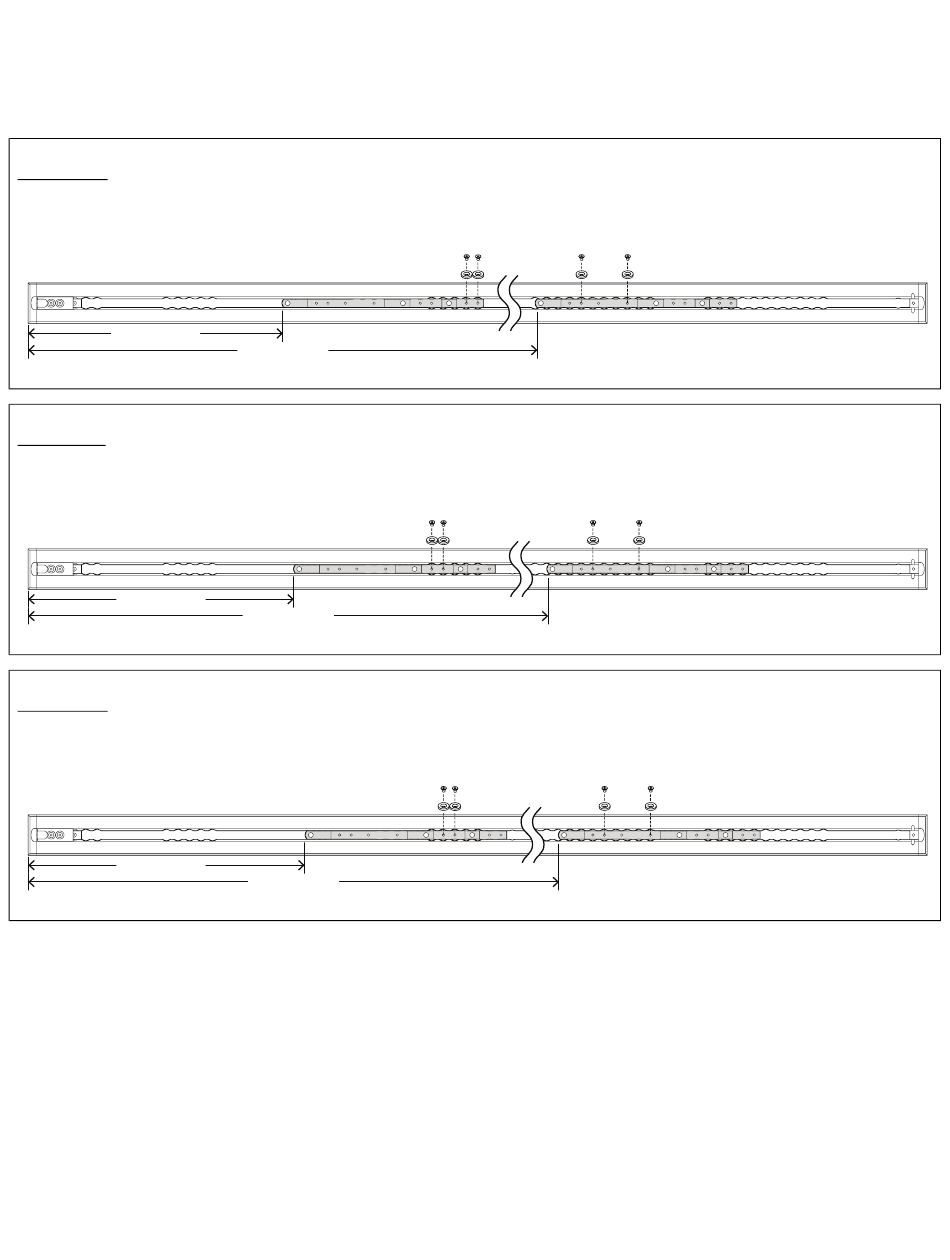

S S e e c c t t i i o o n n O O : : 19 po.
22"(55.9 cm)
S S e e c c t t i i o o n n P P : : distance entre seuil et civière de 51 cm (20 po)
23"(58.4 cm)
S S e e c c t t i i o o n n Q Q : : distance entre seuil et civière de 53 cm (21 po)
24"(61.0 cm)
I I n n s s t t a a l l l l a a t t i i o o n n d d u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
O O u u t t i i l l s s r r e e q q u u i i s s : :
Scie à métaux
Tournevis plat
Clé dynamométrique à entraînement 3/8 po (pi-lb) > 60 pi-
lb
6392-009-005 Rev F.1
61" (154.9 cm)
62" (157.5 cm)
63" (160.0 cm)
Maillet en caoutchouc
Clé à 6 pans de 3/8 po (9,5 mm) (au moins 13,7 cm de
longueur)
Pâte d'étanchéité à base de silicone
21 FR
