P P R R Z Z E E S S T T R R O O G G A A - - Przy instalowaniu zespołu zakotwienia należy zawsze upewnić się, że kable spoczywają wewnątrz
kieszeni na płytę podłogową i nie zostają ściśnięte zespołem zakotwienia.
9. Połącz ze sobą przewody czerwone oraz czarne z zespołu zakotwienia do przewodu łączącego zakotwienie z pojazdem
(6390-001-135). Podłącz czerwony kabel zespołu zakotwienia do czerwonego kabla przewodu łączącego zakotwienie z
pojazdem. Podłącz czarny kabel zespołu zakotwienia do czarnego kabla przewodu łączącego zakotwienie z pojazdem.
Nadmiar kabli przeprowadź przez gumową przelotkę przewodów elektrycznych.
U U w w a a g g a a - - Jeżeli wcześniej zainstalowano płytę podłogową bez przewodu łączącego zakotwienie z pojazdem, należy
odmierzyć 7,6 cm lub 17,8 cm od pozycji A lokalizatora (Rysunek 7) w kierunku końca po stronie głowy pacjenta.
Oznacz lokalizację na środku kanału. Pozwoli to wyznaczyć miejsce wejścia przewodów elektrycznych. Instrukcje
dotyczące połączeń elektrycznych podano w rozdziale „Instalowanie płyty podłogowej" (6390-009-020).
C
B

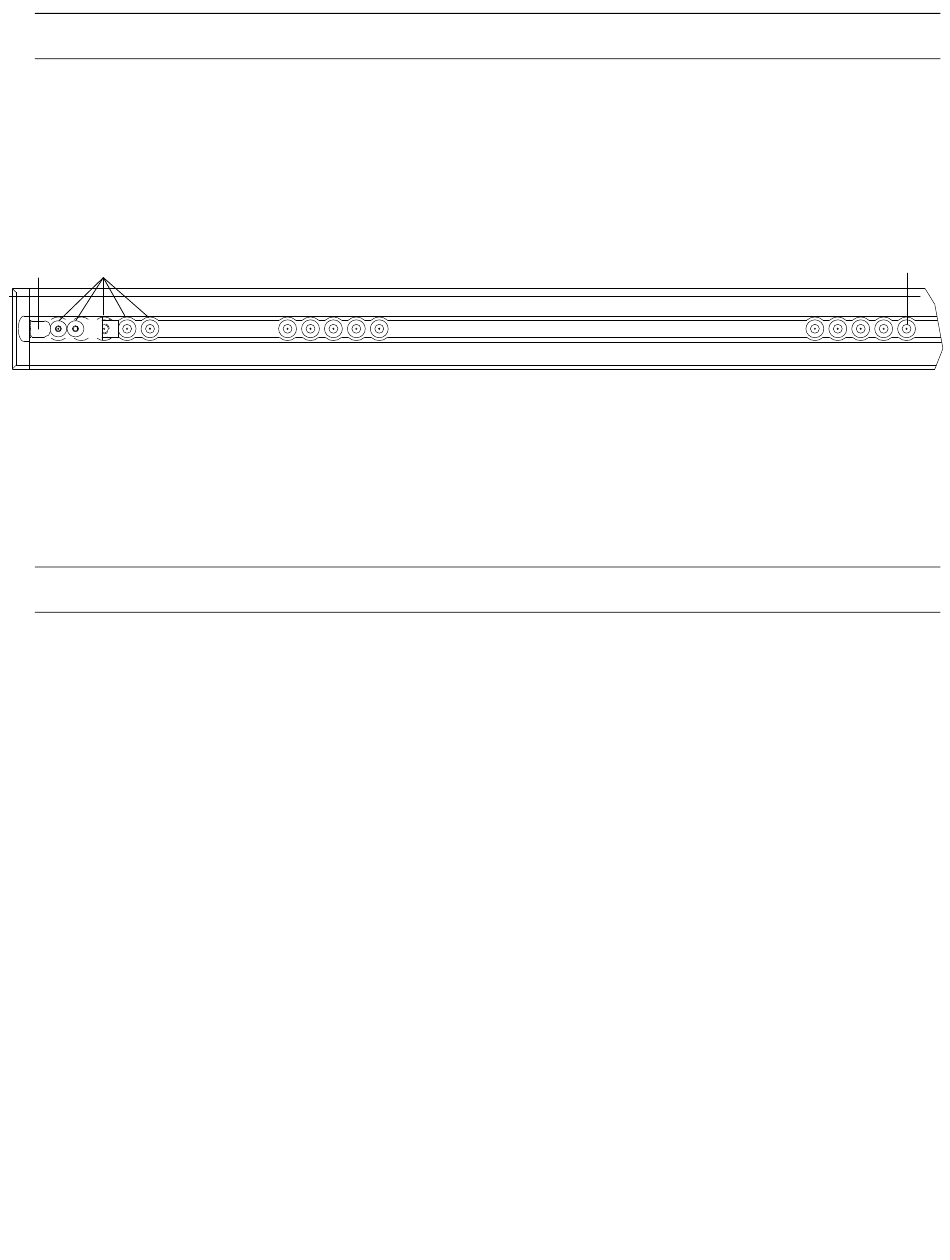

R R y y s s u u n n e e k k 7 7 – – P P o o z z y y c c j j a a l l o o k k a a l l i i z z a a t t o o r r a a p p ł ł y y t t y y p p o o d d ł ł o o g g o o w w e e j j - - p p o o s s t t r r o o n n i i e e s s t t ó ó p p p p a a c c j j e e n n t t a a
U U w w a a g g a a - - Hak bezpieczeństwa (B) i lokalizację dodatkowych otworów montażowych (C) pokazano wyłącznie w celu
informacyjnym (Rysunek 7). Nie są one używane do instalacji systemu P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Umieść złącza w kieszeni na płytę podłogową.
11. Całkowicie uszczelnij przejście przewodów elektrycznych, nakładając silikon na gumową przelotkę przewodów
elektrycznych.
O O S S T T R R Z Z E E Ż Ż E E N N I I E E - - Należy uszczelnić wszystkie luki prowadzące na zewnątrz pojazdu, aby zapobiec dostawaniu się
spalin do przedziału pojazdu przeznaczonego dla pacjenta.
12. Obrócić zatyczki obrotowe (A) o pół obrotu, aby uzyskać dostęp do zamocowanych śrub płyty podłogowej znajdujących
się pod zatyczkami (Rysunek 8).
U U w w a a g g a a - - Nie wolno całkowicie dokręcać wkrętów mocujących płytę podłogową przed wyrównaniem i instalacją
wszystkich czterech wkrętów.
PL 22
