1. Óvatosan helyezze a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D rendszert a padlólemez-szerelvény fölé. Igazítsa a fej felőli végen lévő két

csavart a vezetőléc két lyukához, a következő ábrán látható módon: Ábra 5.

2. Ha nem tervezi padlólemez-fedő elemek beszerelését, térjen át a 6. lépésre.

3. A padlólemezszerelvény-készletben (6390-009-020) mellékelt padlólemez-fedő elemek testre szabott beszereléséhez

mérje meg a kilátszó horony hosszát a padlólemez fej felőli és láb felőli végén. Lásd: A padlólemez beszerelése

(oldal11).

M M e e g g j j e e g g y y z z é é s s - - Javasolt még 2,5 cm-t ráhagyni a padlólemez-fedő elemre a láb felőli végen, hogy átfedésben lehessen

a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D rendszerrel.

4. Fémfűrésszel vágjon le két darabot a padlólemez-fedő elemből a két végen mért hosszúságúra. A padlólemez-fedő

elem nem fedi le a vezetőlécet. A vezetőléc lefedéséhez vágja le vagy távolítsa el a függőlegesen álló füleket azokon a

helyeken, ahol zavarhatják a vezetőlécet (Ábra 6).

5. Gumikalapáccsal pattintsa be a padlólemez-fedő elemeket a padlólemezbe (horgos oldalukkal előre).

M M e e g g j j e e g g y y z z é é s s - - A padlólemez-fedő elemet lapos csavarhúzóval pattintsa ki a fedőelem emelt szélű oldalán.

6. Ha a rendszer nem rendelkezik induktív feltöltési funkcióval, akkor térjen át a 12. lépésre.

7. Ha a rendszer induktív feltöltési funckióval rendelkezik, térjen át a 8–11. lépésre.

8. A maradék vezetéket a padlólemez hornyába fektesse be. Igazítsa a négy lyukat a vezetőlécek szerelőlyukaihoz.

F F I I G G Y Y E E L L E E M M - - A vezetéket mindig a padlólemez hornyának belsejébe helyezze, hogy a rögzítőszerelvény

beszerelésekor ne csípje be a vezetéket.

6392-009-005 Rev F.1

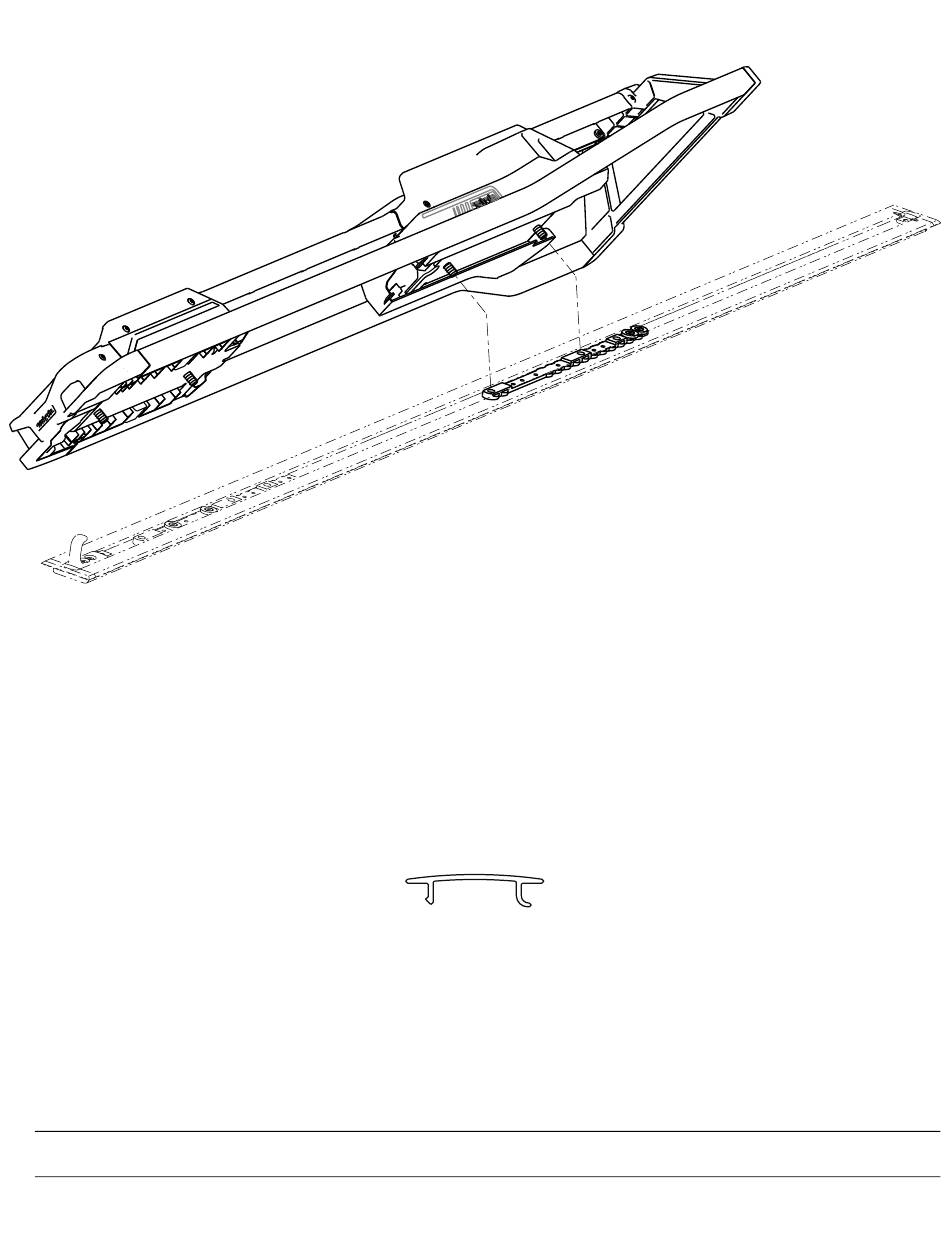

Á Á b b r r a a 5 5 – – A A P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D r r e e n n d d s s z z e e r r b b e e i i g g a a z z í í t t á á s s a a

Á Á b b r r a a 6 6 – – A A p p a a d d l l ó ó l l e e m m e e z z - - f f e e d d ő ő e e l l e e m m e e k k l l e e v v á á g g á á s s a a
