1. Opatrně položte systém P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D na sestavu podlahové desky. Zarovnejte dva šrouby na horním konci se
dvěma otvory v zarážkách, viz Obrázek 5.
2. Pokud neplánujete instalovat kryty podlahové desky, přejděte ke kroku 6.
3. Před instalací krytů podlahové desky změřte otevřenou kapsu na horním a dolním konci podlahové desky za účelem
úpravy rozměrů krytu podlahové desky, který je zahrnut v soupravě pro sestavení podlahové desky (6390-009-020). Viz
Instalace podlahové desky (straně 10).
P P o o z z n n á á m m k k a a - - Doporučuje se nechat rezervu 2,5 cm u krytu podlahové desky na dolním konci, aby bylo možné překrytí
se systémem P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
4. Pilkou uřízněte na obou koncích dva kusy krytu podlahové desky, aby odpovídaly naměřeným délkám. Kryt podlahové
desky neusedne na místo přes zarážku. K zakrytí zarážky je nutno zkrátit nebo odstranit vertikální výstupky v místech,
kde by mohly zarážce překážet (Obrázek 6).
5. Gumovým kladivem přichyťte oba kryty podlahové desky k podlahové desce (stranou s hákem napřed).
P P o o z z n n á á m m k k a a - - Pokud chcete kryt podlahové desky odstranit, použijte plochý šroubovák na straně krytu se zvýšeným
okrajem.
6. Pokud váš systém není vybaven indukčním nabíjením, přejděte ke kroku 12.
7. Pokud váš systém je vybaven indukčním nabíjením, postupujte podle kroků 8-11.
8. Přebytečnou délku kabelu umístěte do kapsy v podlahové desce. Zarovnejte čtyři otvory s montážními otvory zarážek.
U U P P O O Z Z O O R R N N Ě Ě N N Í Í - - Kabel musí být vždy uvnitř kapsy podlahové desky, aby systém pro připevňování lehátka při instalaci
neuskřípl kabel.
CS 20

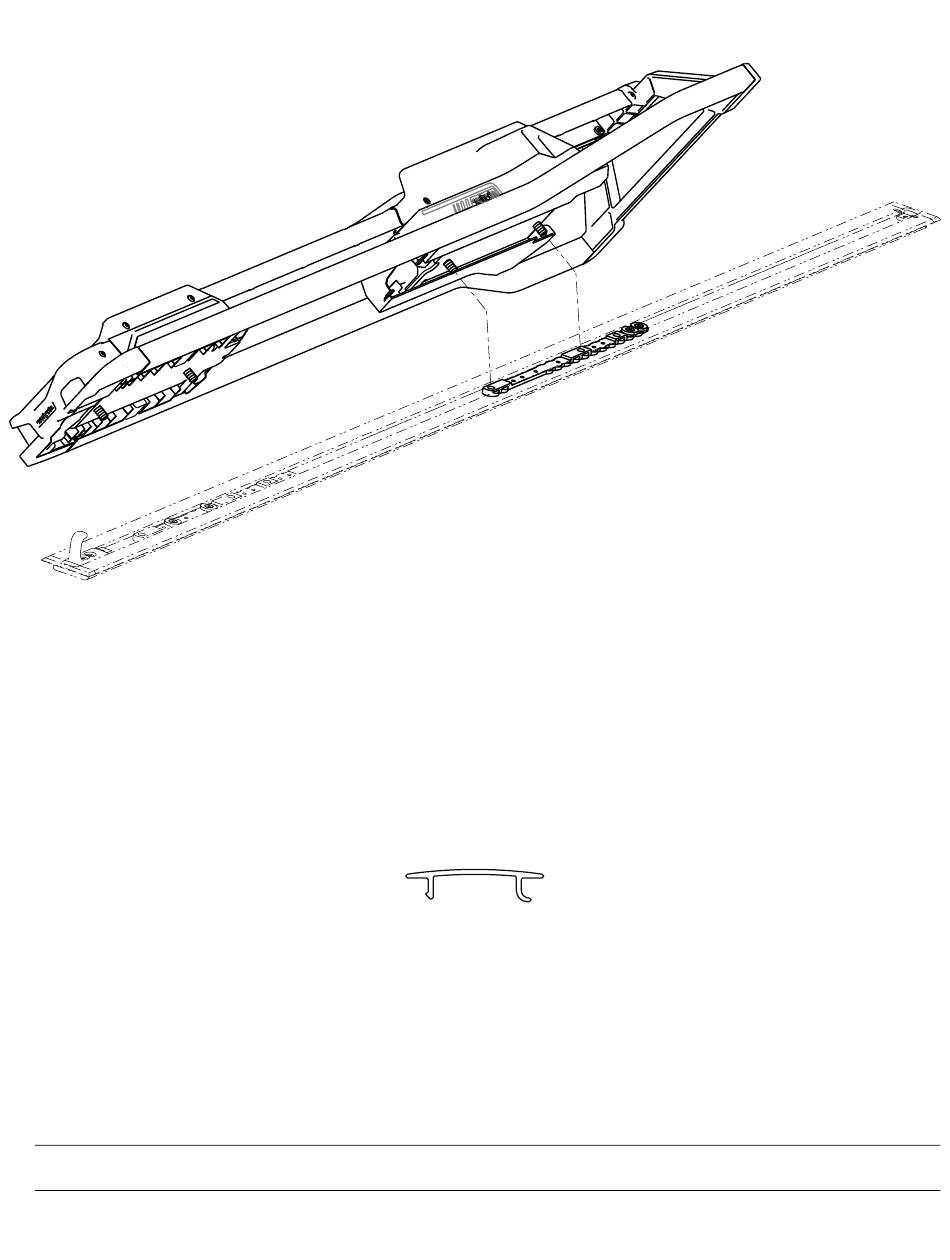

O O b b r r á á z z e e k k 5 5 – – Z Z a a r r o o v v n n á á n n í í P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
O O b b r r á á z z e e k k 6 6 – – U U ř ř í í z z n n ě ě t t e e k k r r y y t t y y p p o o d d l l a a h h o o v v é é d d e e s s k k y y
