9. Csatlakoztassa a rögzítőszerelvény piros és fekete vezetékét a horgony és a jármű közti kábelhez (6390-001-135).
Csatlakoztassa a rögzítőszerelvény piros vezetékét a horgony és a jármű közti kábel piros vezetékéhez. Csatlakoztassa
a rögzítőszerelvény fekete vezetékét a horgony és a jármű közti kábel fekete vezetékéhez. Az esetleges maradék
vezetéket fűzze át az elektromos vezetékek gumi alátétgyűrűjén.
M M e e g g j j e e g g y y z z é é s s - - Ha korábban már beszereltek padlólemezt a horgony és a jármű közti kábel nélkül, akkor mérjen ki vagy
7,5 cm-t, vagy 18 cm-t az A. referenciaponttól a fej felőli vég irányába (Ábra 7). Jelölje be a csatorna közepének a
helyét. Ez lesz az elektromos bemenet helye. Az elektromos huzalozási utasításokat lásd „A padlólemez beszerelése"
c. részben (6390-009-020).
C
B
M M e e g g j j e e g g y y z z é é s s - - A biztonsági horog (B) és a további szerelőlyukak helye (C) csak tájékoztató jelleggel van feltüntetve
(Ábra 7). Ezek nem használatosak a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D rendszer beszereléséhez.
10. Helyezze a csatlakozókat a padlólemez hornyába.
11. Vigyen fel szilikon tömítőanyagot az elektromos vezetékek gumi alátétgyűrűjére, hogy az elektromos vezetékek
átvezető járatát teljesen lezárja.
V V E E S S Z Z É É L L Y Y - - Mindig ügyeljen arra, hogy a jármű külsejéig tartó összes rés tömítve legyen, hogy kipufogógáz ne
juthasson a jármű betegterébe.
12. Fél fordulattal forgassa el a forgósapkákat (A), hogy hozzáférhessen a sapkák alatti rögzített padlólemezcsavarokhoz
(Ábra 8).
M M e e g g j j e e g g y y z z é é s s - - Mindaddig ne húzza teljesen meg a padlólemezcsavarokat, amíg mind a négy csavar nincs helyesen
igazítva és kissé becsavarva.
13. 3/8"-os hatszögletű csavarkulccsal szerelje be a fej felőli véghez legközelebbi rögzített padlólemezcsavart.
14. 3/8"-os hatszögletű csavarkulccsal szerelje be a másik három rögzített padlólemezcsavart (A) a két vezetőlécbe (Ábra
8).
HU 22

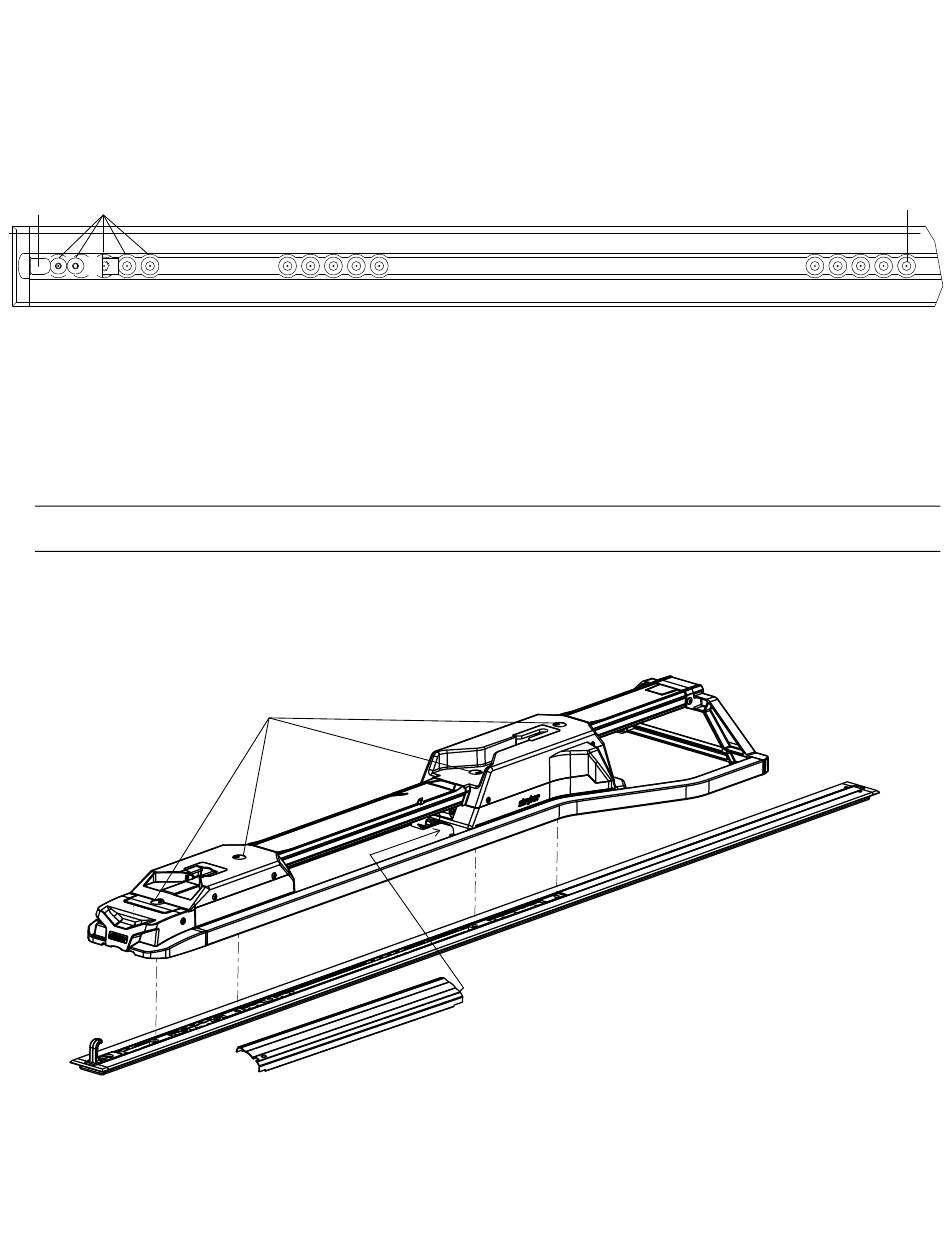

Á Á b b r r a a 7 7 – – P P a a d d l l ó ó l l e e m m e e z z r r e e f f e e r r e e n n c c i i a a p p o o n n t t j j a a – – l l á á b b f f e e l l ő ő l l i i v v é é g g
A A
Á Á b b r r a a 8 8 – – R R ö ö g g z z í í t t s s e e a a r r ö ö g g z z í í t t ő ő e e l l e e m m e e t t . .
B
A
