9. Spojite crvenu i crnu žicu sklopa pričvršćivača na kabel koji povezuje sidro i vozilo (6390-001-135). Spojite crvenu žicu
sklopa pričvršćivača s crvenom žicom na kabelu koji povezuje sidro i vozilo. Spojite crnu žicu sklopa pričvršćivača s
crnom žicom na kabelu koji povezuje sidro i vozilo. Višak žice ugurajte kroz električnu gumenu uvodnicu.
N N a a p p o o m m e e n n a a - - Ukoliko ste ranije ugradili podnu ploču bez kabela koji povezuje sidro i vozilo, izmjerite ili 7,6 cm ili 17,8 cm
prema gornjem kraju od A položaja lokatora (Slika 7). Označite mjesto u sredini kanala. To će biti mjesto vaše strujne
utičnice. Pogledajte odjeljak „Ugradnja podne ploče" (6390-009-020) u vezi uputa za postavljanje električne instalacije.
C
B
N N a a p p o o m m e e n n a a - - Sigurnosna kuka (B) i dodatna mjesta rupa za ugradnju (C) prikazani su samo kao podsjetnik (Slika 7). Ne
koriste se za ugradnju sustava P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Postavite priključke u utor podne ploče.
11. Nanesite silikon na električnu gumenu uvodnicu da potpuno zatvorite električni prolaz.
U U P P O O Z Z O O R R E E N N J J E E - - Uvijek zatvorite sve rupe prema vanjskoj strani vozila kako ispušni plinovi ne bi dospjeli u odjeljak za
pacijenta u vozilu.
12. Napravite poluokret okretnih kapica (A) kako biste pristupili priloženim vijcima podne ploče koji se nalaze ispod kapica
(Slika 8).
N N a a p p o o m m e e n n a a - - Nemojte čvrsto zategnuti vijke podne ploče dok se sva četiri vijka ne poravnaju i postave.
13. Šesterokutnim ključem od 3/8" postavite priloženi vijak podne ploče, koji je najbliži gornjem kraju.
14. Šesterokutnim ključem od 3/8" postavite ostala tri priložena vijka podne ploče (A) u dve bitve(Slika 8).
15. Moment ključem zategnite svaki vijak podne ploče do 81±14 Nm (60±10 ft-lb).
U U P P O O Z Z O O R R E E N N J J E E - - Uvijek pazite da pritegnete sva četiri vijka podne ploče do preporučenog momenta.
6392-009-005 Rev F.1

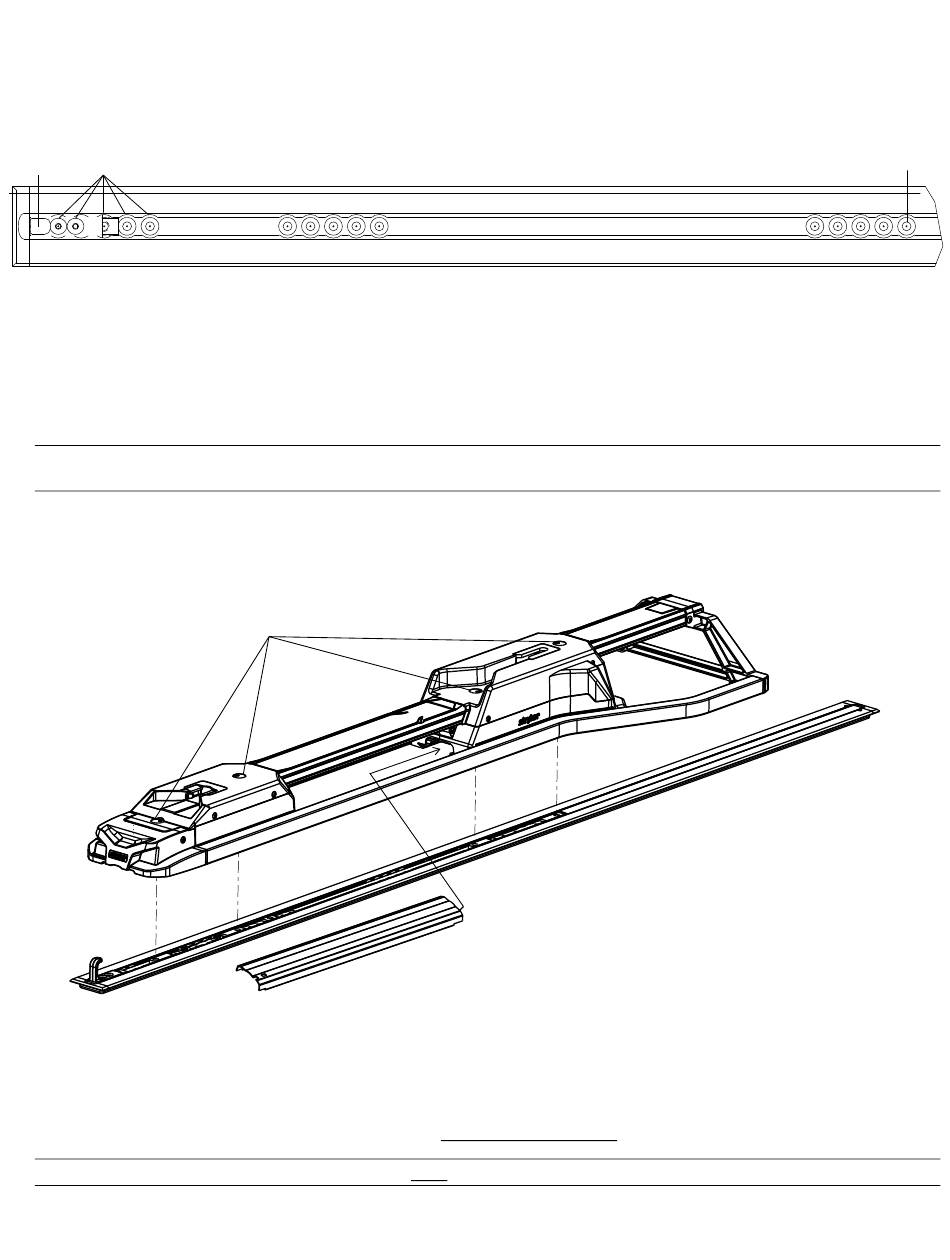

S S l l i i k k a a 7 7 – – P P o o l l o o ž ž a a j j l l o o k k a a t t o o r r a a p p o o d d n n e e p p l l o o č č e e - - d d o o n n j j i i k k r r a a j j
A A
S S l l i i k k a a 8 8 – – Z Z a a t t e e g g n n i i t t e e p p r r i i č č v v r r š š ć ć i i v v a a č č . .
B
A
