I I z z b b o o r r m m e e s s t t a a n n a a m m e e s s t t i i t t v v e e s s i i s s t t e e m m a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Sledite naslednjim korakom za določitev lokacije in orientacije zagozd in lokacije podložk:
1. Izberite razdaljo od praga do nosila (A) (Slika 4).
Zabeležite razdaljo tukaj: _____
2. V tabeli spodaj izberite razdelek na osnovi vaše razdalje od praga do nosila (A).
Zabeležite vaš razdelek tukaj: _____
3. Pojdite do svojega razdelka, da namestite zagozdi.
A

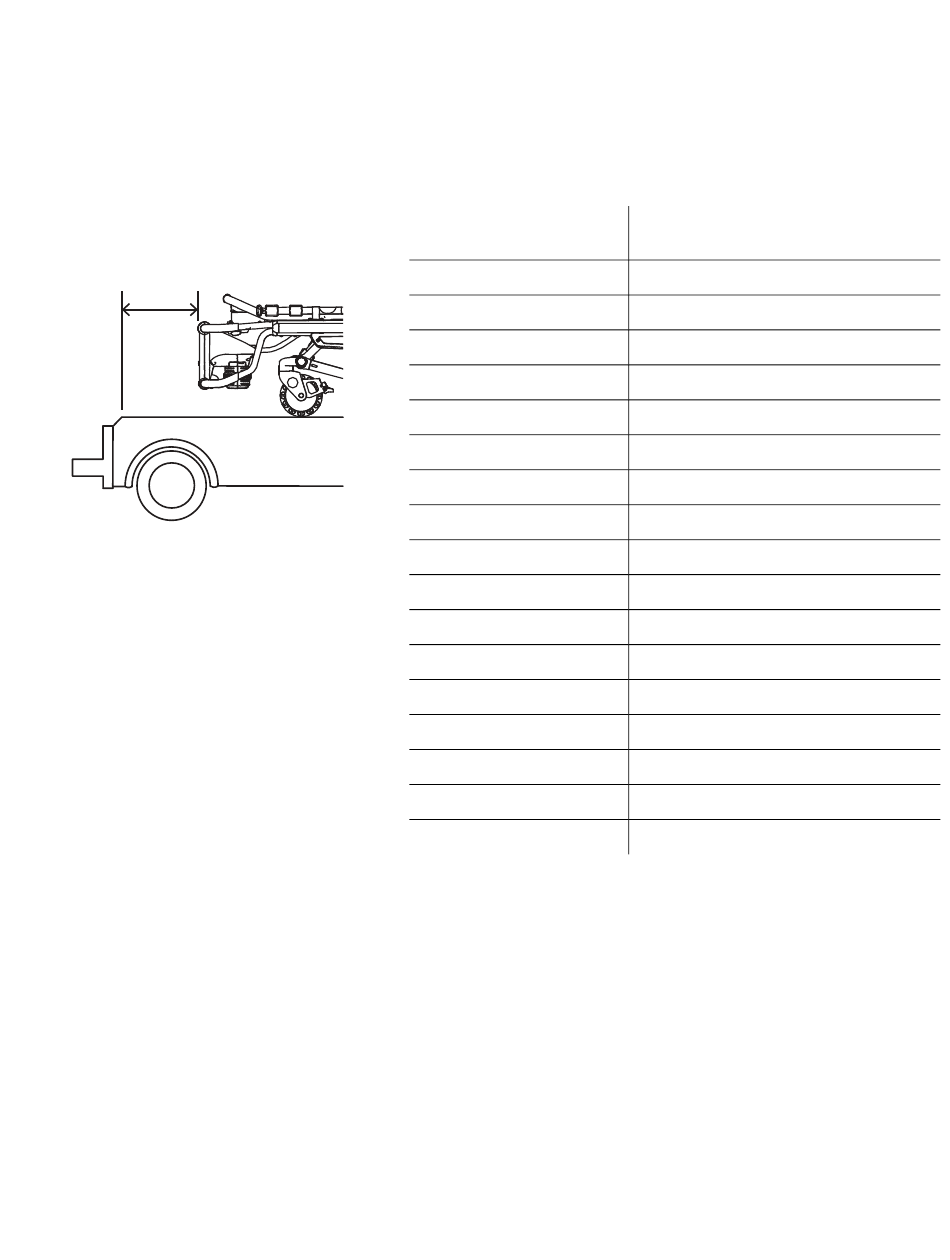

S S l l i i k k a a 4 4 – – R R a a z z d d a a l l j j a a o o d d p p r r a a g g a a d d o o n n o o s s i i l l a a ( ( A A ) )
6392-009-005 Rev F.1
R R a a z z d d a a l l j j a a o o d d p p r r a a g g a a d d o o
n n o o s s i i l l a a ( ( A A ) )
13 cm (5 palcev)
6 palcev (6 palcev)
177,8 mm (7 palcev)
20 cm (8 palcev)
23 cm (9 palcev)
25 cm (10 palcev)
28 cm (11 palcev)
30 cm (12 palcev)
33 cm (13 palcev)
36 cm (14 palcev)
38 cm (15 palcev)
41 cm (16 palcev)
43 cm (17 palcev)
46 cm (18 palcev)
19 palcev (19 palcev)
51 cm (20 palcev)
53 cm (21 palcev)
R R a a z z d d e e l l e e k k
Razdelek A (stran 12)
Razdelek B (stran 12)
Razdelek C (stran 12)
Razdelek D (stran 13)
Razdelek E (stran 13)
Razdelek F (stran 15)
Razdelek G (stran 15)
Razdelek H (stran 15)
Razdelek I (stran 16)
Razdelek J (stran 16)
Razdelek K (stran 16)
Razdelek L (stran 17)
Razdelek M (stran 17)
Razdelek N (stran 17)
Razdelek O (stran 18)
Razdelek P (stran 18)
Razdelek Q (stran 18)
11 SL
