Zarážky instalujte pouze v místech označených
zapadly. Zarážky jsou identické a musí být instalovány plochou stranou dolů. Oba rozměry zarážek se měří od krytu na
konci podlahové desky.

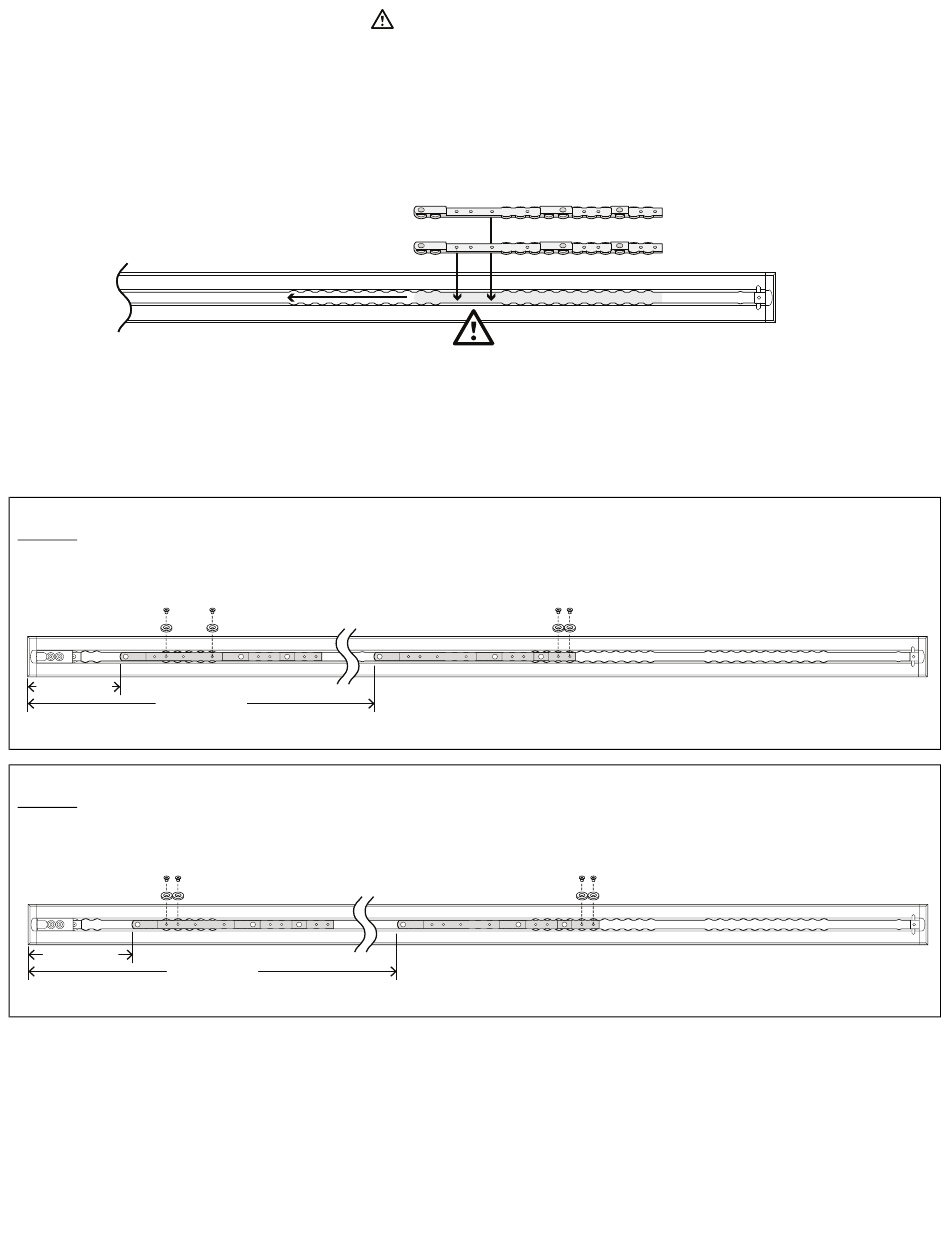

1. Zasuňte první zarážku (A) a posuňte ji k dolnímu konci.
2. Zasuňte druhou zarážku (B).
Dolní
konec
3. Určete umístění zarážky (6392-001-400) a podložky lokátoru zarážky (6392-001-401) podle popisu níže.
4. Pomocí šestihranného 5/32" (3,97 mm) klíče instalujte čtyři šrouby s plochou hlavou (0001-194-000) a čtyři podložky
lokátoru zarážky, a tak zarážky zajistěte. Musíte instalovat dvě podložky lokátoru zarážky do každé zarážky.
5. Pokračujte k Instalace systému Performance-LOAD (straně 19).
Č Č á á s s t t A A : : 13 cm (5 palců) od prahu k lehátku
8" (20.3 cm)
47" (119.4 cm)
Č Č á á s s t t B B : : 6 palců (6 palců) od prahu k lehátku
9" (22.9 cm)
48" (121.9 cm)
CS 12
. Zarovnejte zúženou část zarážek s podlahovou deskou tak, aby do ní
(B)
(A)
Horní
konec
