Stryker Performance-LOAD Cot Fastener System Operation Manual page 501

D D e e v v l l o o e e r r p p l l a a a a t t i i n n s s t t a a l l l l e e r r e e n n
Installeer de universele vloerplaat van Stryker in de patiëntruimte van het voertuig voordat u het
brancardbevestigingssysteem installeert. Zie de installatiehandleiding van de algemene vloerplaat van Stryker (6390-009-
020) voor aanwijzingen.
C C h h e e c c k k l l i i s s t t P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D - - c c o o n n s s t t r r u u c c t t i i e e k k i i t t
Ga na of u alle benodigde onderdelen hebt voor het installeren van het P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D -systeem.
O O n n d d e e r r d d e e l l e e n n P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D -constructiekit (6392-001-014)
(2) Klamp (6392-001-400)
(4) Platkopschroef (0001-194-000)
O O p p m m e e r r k k i i n n g g - - Berg de inbussleutel en het verwijderingsverlengstuk op (Afbeelding 3) binnen in de middelste
afdekkingsconstructie, zodat u toegang hebt tot dit gereedschap wanneer u De Performance-LOAD snel verwijderen
(pagina 25) bent.
6392-009-005 Rev F.1
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

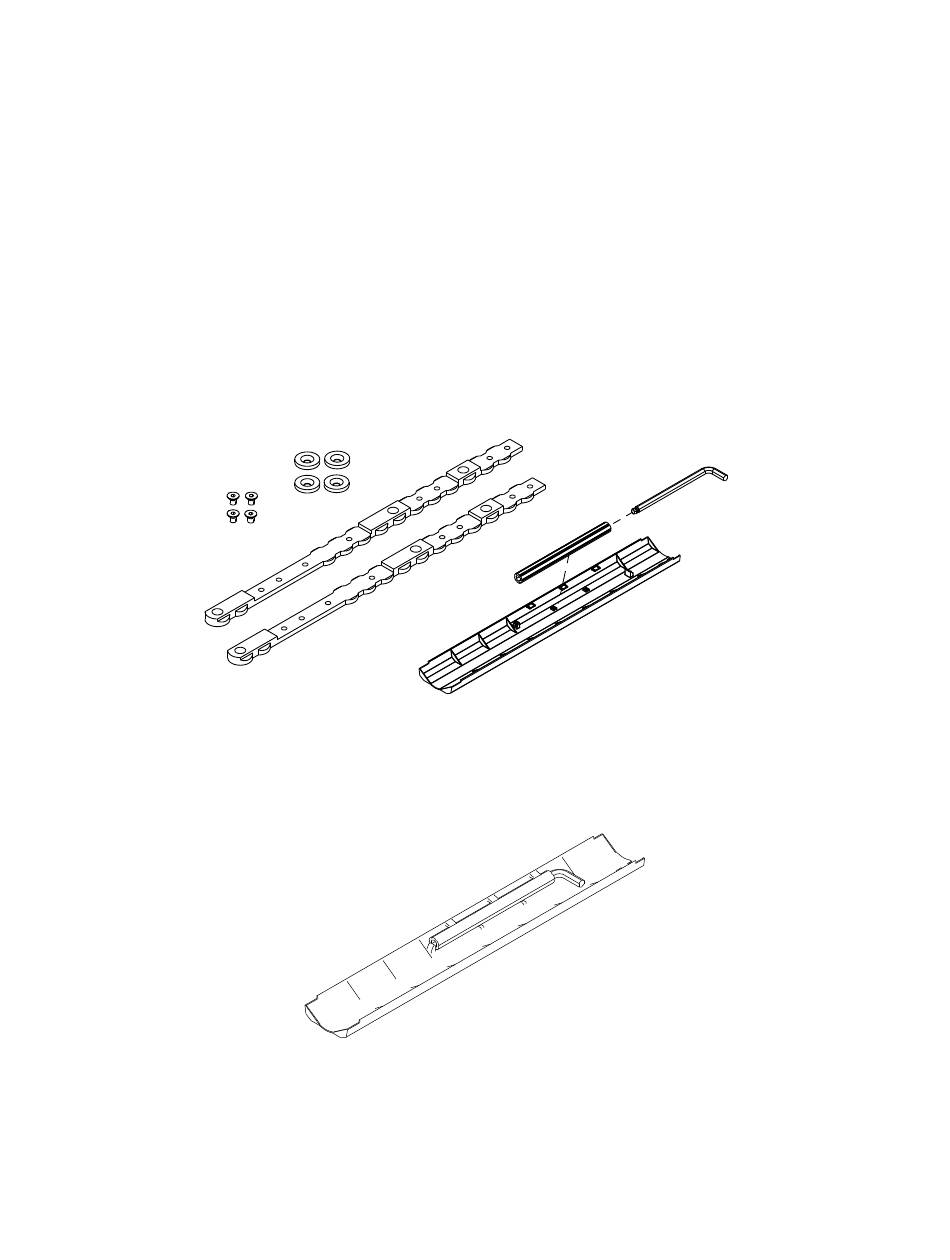

A A f f b b e e e e l l d d i i n n g g 2 2 – – O O n n d d e e r r d d e e l l e e n n P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D - - c c o o n n s s t t r r u u c c t t i i e e k k i i t t
A A f f b b e e e e l l d d i i n n g g 3 3 – – I I n n b b u u s s s s l l e e u u t t e e l l e e n n v v e e r r w w i i j j d d e e r r i i n n g g s s v v e e r r l l e e n n g g s s t t u u k k
(4) Ring voor klampplaatsbepalingspunt (6392-001-401)
(1) Middelste afdekkingsconstructie (6392-001-011)
• (1) Inbussleutel (0057-011-000)
• (1) Vloerplaatafdekking (6392-001-403)
• (1) Verwijderingsverlengstuk (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
11 NL
