Stryker Performance-LOAD Cot Fastener System Operation Manual page 437

3. Determinare le posizioni della barra (6392-001-400) e delle rondelle del localizzatore barra (6392-001-401) in base alla
sezione pertinente tra quelle elencate qui di seguito.
4. Con una chiave a brugola da 5/32 di pollice (3,97 mm), installare quattro viti con testa piatta (0001-194-000) e quattro
rondelle del localizzatore barra per fissare le barre. Accertarsi di installare due rondelle del localizzatore barra per
ciascuna barra.
5. Passare alla sezione Installazione di Performance-LOAD (pagina 19).

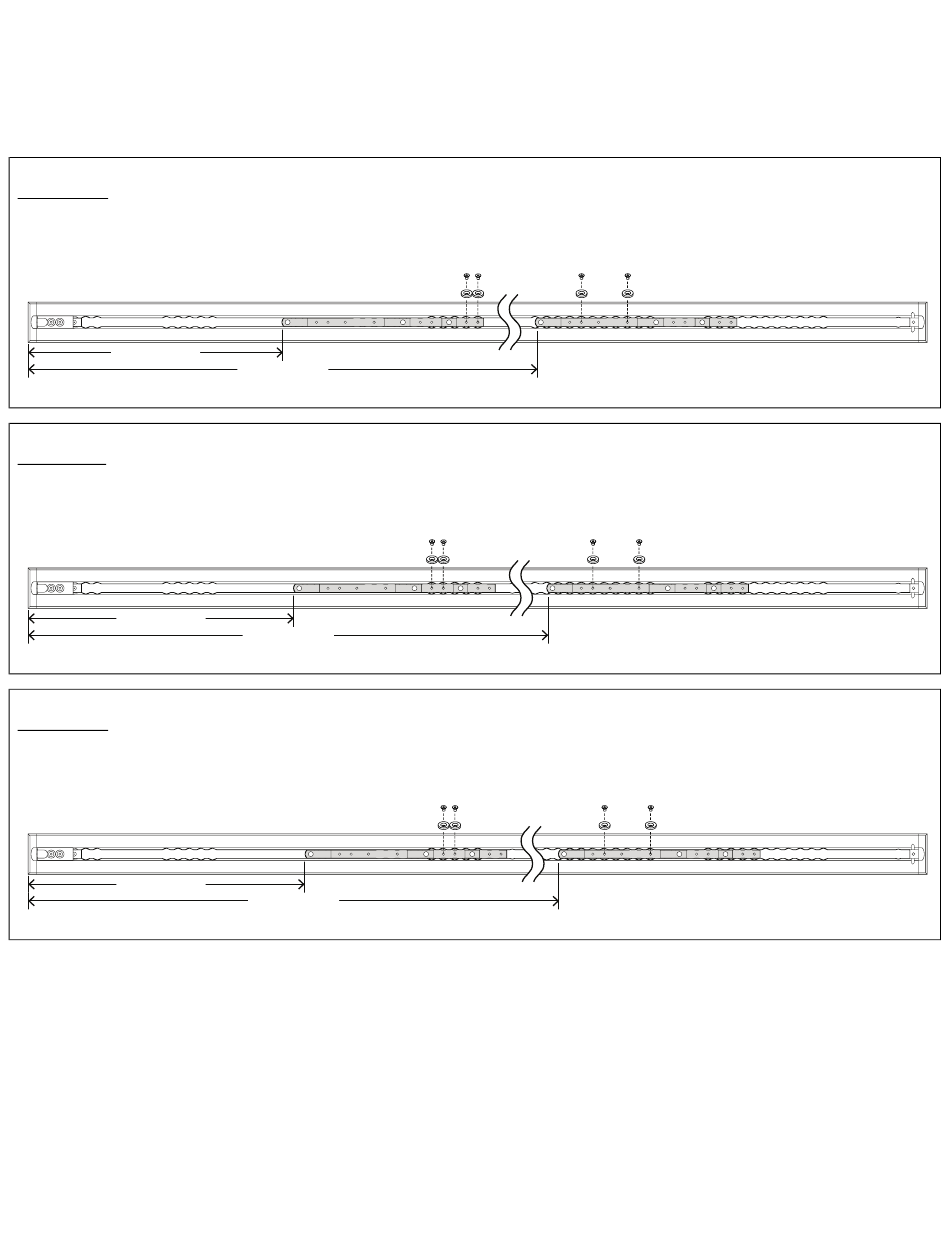

S S e e z z i i o o n n e e O O : : 19 pollici distanza tra soglia e barella pari a 48 cm (19 pollici)
22"(55.9 cm)
S S e e z z i i o o n n e e P P : : 51 cm distanza tra soglia e barella pari a 51 cm (20 pollici)
23"(58.4 cm)
S S e e z z i i o o n n e e Q Q : : 53 cm distanza tra soglia e barella pari a 53 cm (21 pollici)
24"(61.0 cm)
I I n n s s t t a a l l l l a a z z i i o o n n e e d d i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
A A t t t t r r e e z z z z i i n n e e c c e e s s s s a a r r i i : :
Seghetto
Cacciavite a taglio
Chiave dinamometrica da 3/8 di pollice (ft-lb) > 60 ft-lb
6392-009-005 Rev F.1
61" (154.9 cm)
62" (157.5 cm)
63" (160.0 cm)
Martello di gomma
Chiave dinamometrica da 3/8 di pollice (9,5 mm, lunga
almeno 13,7 cm)
Sigillante in silicone
19 IT
