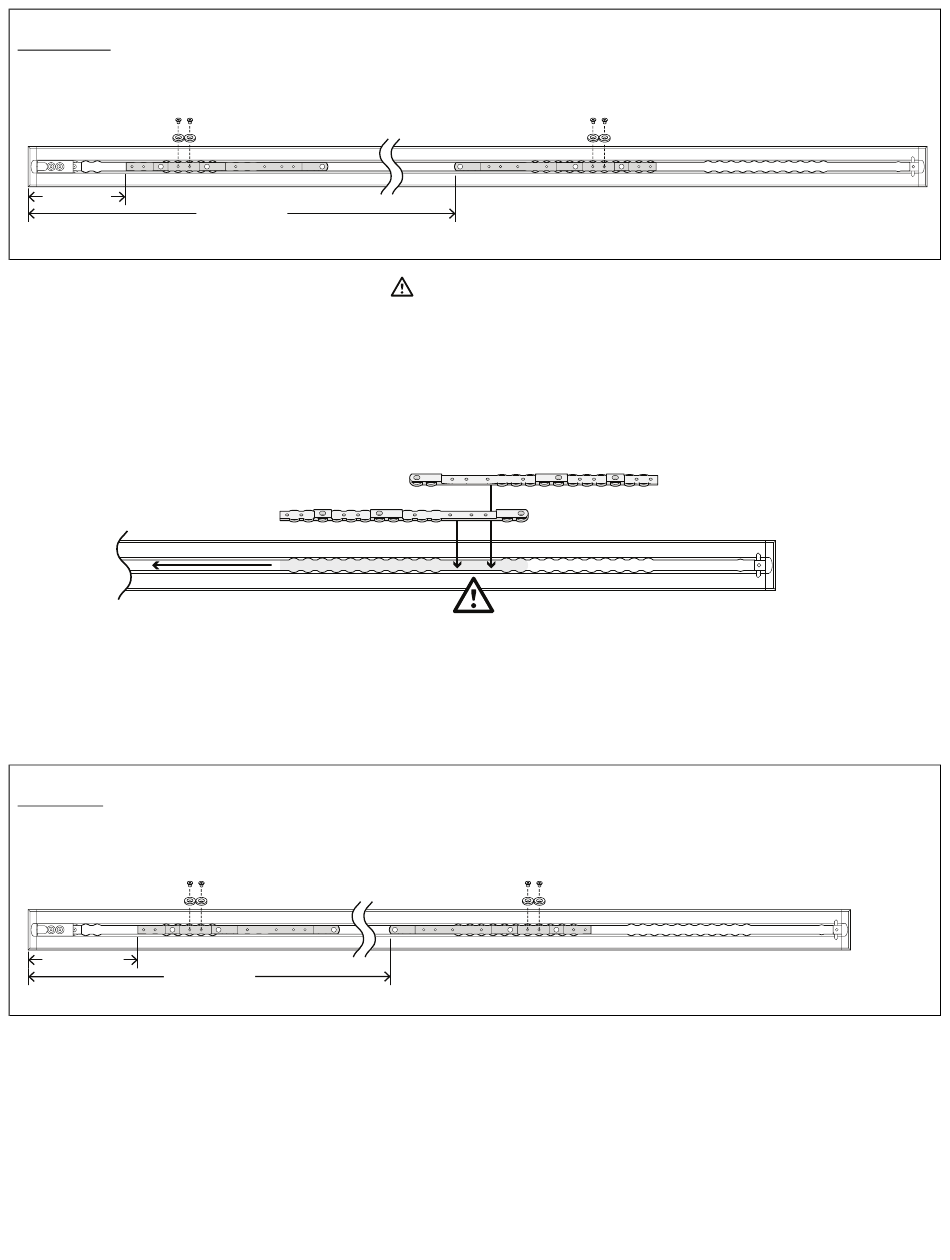

H H . . m m e e t t s s z z e e t t : : 12 in. (30 cm) küszöb és ágy közötti távolság
8.5"(21.6 cm)
Vezetőléceket csak oda lehet behelyezni, ahol ezt
bepattanjanak. A két vezetőléc egyforma, és lapos oldalukkal lefelé szerelendők be. A vezetőlécek méreteit a padlólemez
végén lévő sapkától számítjuk.
1. Illessze be az első vezetőlécet (A), és csúsztassa a láb felőli vég irányába.
2. Illessze be a második vezetőlécet (B).
Láb
felőli
vég
3. Határozza meg a vezetőléc (6392-001-400) és a vezetőléc-alátét (6392-001-401) helyét az alábbi metszetek alapján.
4. 5/32"-os hatszögletű csavarkulccsal szereljen be négy lapos fejű fedőcsavart (0001-194-000) és négy vezetőléc-alátétet
a vezetőlécek rögzítéséhez. Vezetőlécenként két-két vezetőléc-alátétet szereljen be.
5. Lépjen tovább a következő műveletre: A Performance-LOAD rendszer beszerelése (oldal20).
I I . . m m e e t t s s z z e e t t : : 13 in. (33 cm) küszöb és ágy közötti távolság
9.5"(24.1 cm)
55" (139.7 cm)
6392-009-005 Rev F.1
54" (137.2 cm)
(A)
jelzi. A vezetőlécek nyakszerű részét igazítsa a padlólemezhez, hogy
(B)
Fej felőli
vég
17 HU
