I I n n s s t t a a l l a a r r a a p p l l a a c c a a d d e e p p i i s s o o
Instale a placa de piso universal da Stryker no compartimento do doente no veículo antes de instalar o sistema de fixação
de macas. Consulte o manual de instalação da placa de piso Global Stryker (6390-009-020) para obter instruções.
L L i i s s t t a a d d e e v v e e r r i i f f i i c c a a ç ç ã ã o o d d o o k k i i t t d d e e m m o o n n t t a a g g e e m m d d o o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Certifique-se de que tem todos os componentes necessários para a instalação do sistema P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
Componentes do kit do conjunto P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D (6392-001-014)
(2) Cunha (6392-001-400)
(4) Parafuso de cabeça plana (0001-194-000)
N N o o t t a a - - Guarde a chave sextavada e a extensão da ferramenta de remoção (Figura 3) no interior do conjunto da tampa
central, para que possa aceder a estas ferramentas quando estiver Retirar o Performance-LOAD rapidamente (página 25).
6392-009-005 Rev F.1
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

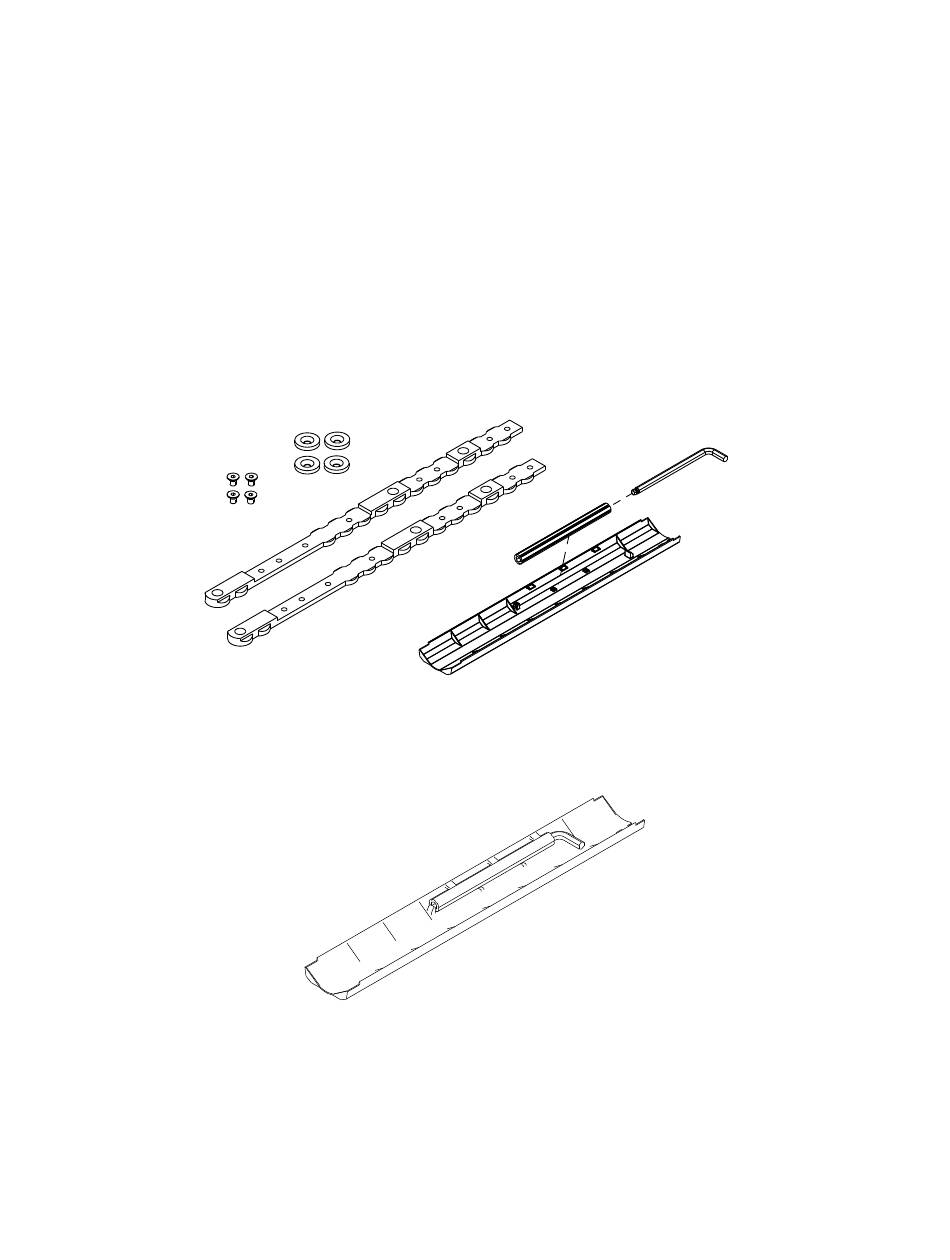

F F i i g g u u r r a a 2 2 – – C C o o m m p p o o n n e e n n t t e e s s d d o o k k i i t t d d e e m m o o n n t t a a g g e e m m d d o o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
F F i i g g u u r r a a 3 3 – – C C h h a a v v e e s s e e x x t t a a v v a a d d a a e e e e x x t t e e n n s s ã ã o o d d a a f f e e r r r r a a m m e e n n t t a a d d e e r r e e m m o o ç ç ã ã o o
(4) Anilha do localizador da cunha (6392-001-401)
(1) Conjunto da tampa central (6392-001-011)
• (1) Chave sextavada (0057-011-000)
• (1) Proteções da placa de piso (6392-001-403)
• (1) Extensão da ferramenta de remoção (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
11 PT
