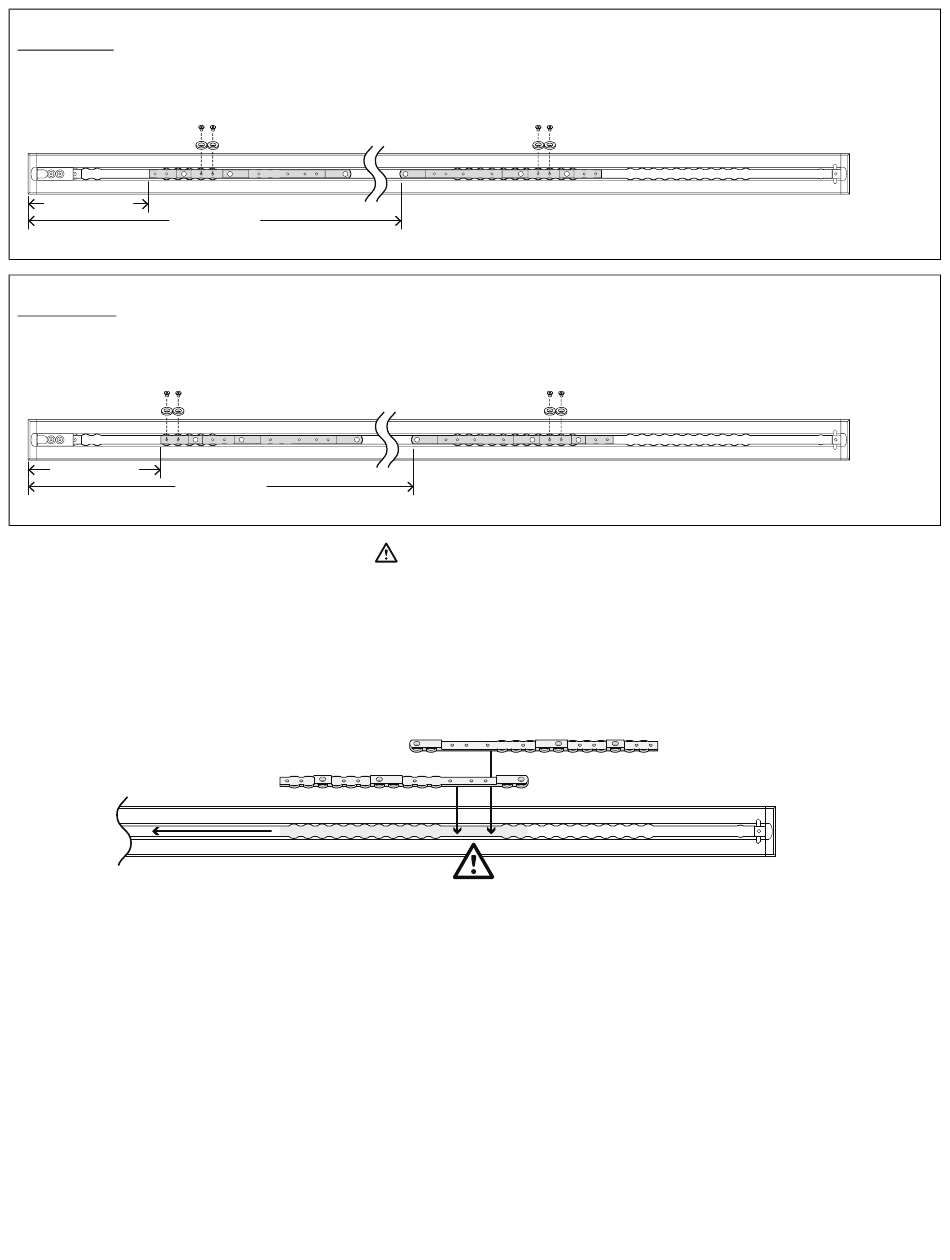

R R a a z z d d e e l l e e k k J J : : 36 cm (14 palcev) razdalje od praga do nosila
10.5"(26.7 cm)
56" (142.2 cm)
R R a a z z d d e e l l e e k k K K : : 38 cm (15 palcev) razdalje od praga do nosila
11.5"(29.2 cm)
57" (144.8 cm)
Zagozdi lahko vstavite samo, kjer je označeno z
poravnajo. Obe zagozdi sta identični in ju morate namestiti z ravno stranjo navzdol. Dimenzije obe zagozd so osnovane na
kapici na koncu talne plošče.
1. Vstavite prvo zagozdo (A) in jo potisnite proti vznožju.
2. Vstavite drugo zagozdo (B).
Vznož-
je
3. Določite mesto zagozde (6392-001-400) in podložke lokatorja zagozde (6392-001-401) na osnovi razdelka spodaj.
4. S 5/32-palčnim imbus ključem namestite štiri vijake z nasadno glavo (0001-194-000) in štiri podložke lokatorjev zagozd,
da varno pritrdite zagozdi. Za vsako zagozdo morate namestiti dve podložki lokatorjev zagozde.
5. Nadaljujte s Nameščanje sistema Performance-LOAD (stran 19).
6392-009-005 Rev F.1
. Uporabite zarezani del zagozd za poravnavo s talno ploščo, da se lepo
(B)
(A)
Vzglavje
17 SL
