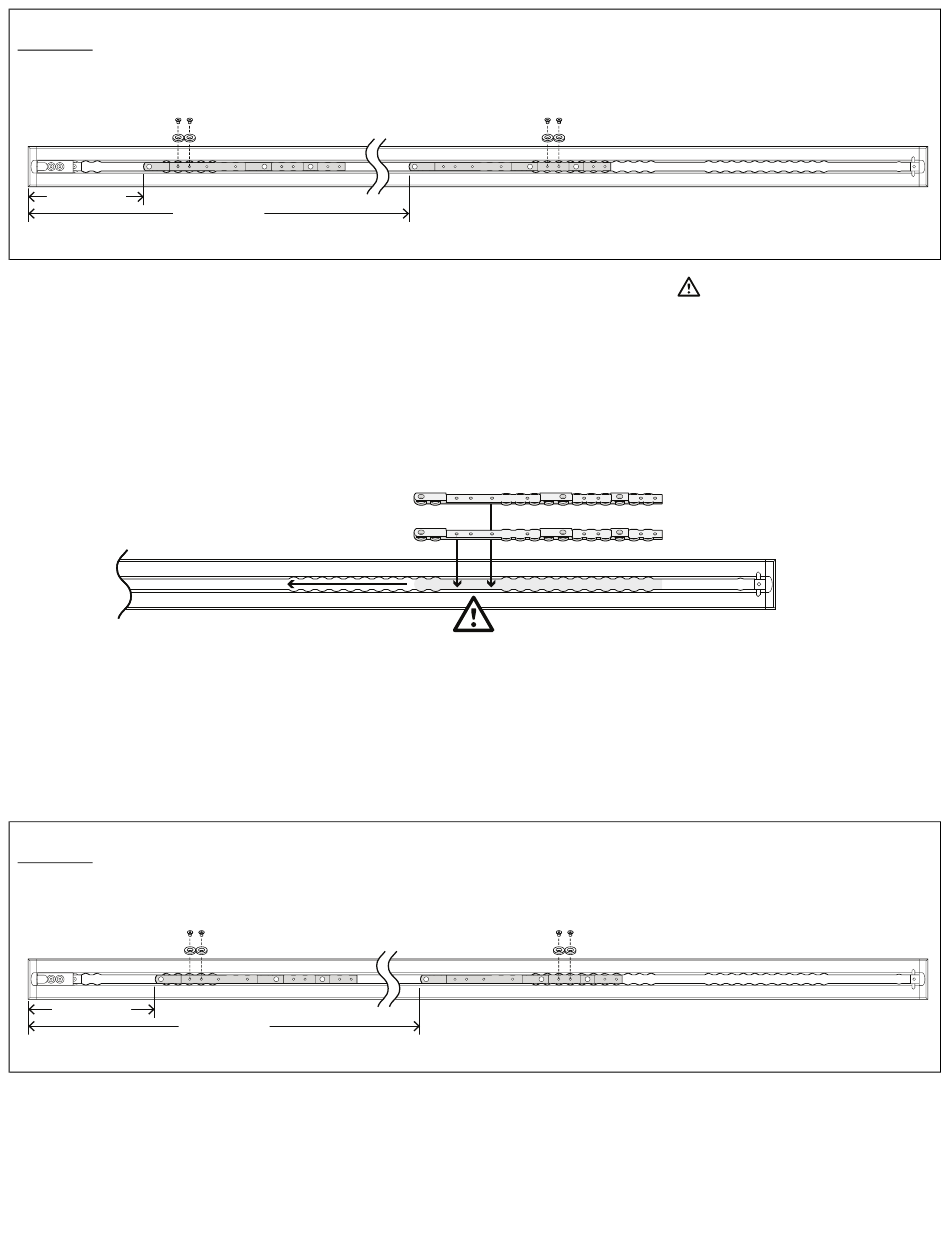

Τ Τ μ μ ή ή μ μ α α C C : : 7 ίντσες (18 cm) απόσταση του κατωφλίου από το φορείο
10" (25.4 cm)
49" (124.5 cm)
Μπορείτε να εισαγάγετε στηρίγματα μόνο στα σημεία που υποδεικνύονται με το σύμβολο
σχήματος λαιμού των στηριγμάτων για να τα ευθυγραμμίσετε με την πλάκα δαπέδου, ώστε να εφαρμόσουν στο εσωτερικό
της. Και τα δύο στηρίγματα είναι πανομοιότυπα και πρέπει να εγκαθίστανται με την επίπεδη πλευρά προς τα κάτω. Και οι
δύο διαστάσεις των στηριγμάτων λαμβάνονται από το κάλυμμα στο άκρο της πλάκας δαπέδου.
1. Εισαγάγετε το πρώτο στήριγμα (A) και σύρετε προς την πλευρά ποδιών.
2. Εισαγάγετε το δεύτερο στήριγμα (B).
Πλευ-
ρά
πο-
διών
3. Προσδιορίστε τις θέσεις του στηρίγματος (6392-001-400) και της ροδέλας εντοπισμού στηρίγματος (6392-001-401),
σύμφωνα με το παρακάτω τμήμα.
4. Χρησιμοποιώντας κλειδί άλλεν 5/32", τοποθετήστε τέσσερις βίδες άλλεν με επίπεδη κεφαλή (0001-194-000) και τέσσερις
ροδέλες εντοπισμού στηρίγματος για να ασφαλίσετε τα στηρίγματα. Βεβαιωθείτε ότι έχετε τοποθετήσει τις δύο ροδέλες
εντοπισμού στηρίγματος ανά στήριγμα.
5. Προχωρήστε στην ενότητα Εγκατάσταση του Performance-LOAD (σελίδα 20).
Τ Τ μ μ ή ή μ μ α α D D : : 8 ίντσες (20 cm) απόσταση του κατωφλίου από το φορείο
11" (27.9 cm)
50" (127.0 cm)
EL 14
(B)
(A)
. Χρησιμοποιήστε την περιοχή
Πλευρά
κεφαλής
6392-009-005 Rev F.1
