9. Rdeči in črni žici od sklopa pritrdila povežite s kablom med sidrnim sistemom in vozilom (6390-001-135). Rdečo žico
sklopa pritrdila povežite z rdečo žico na kablu med sidrnim sistemom in vozilom. Črno žico sklopa pritrdila povežite s
črno žico na kablu med sidrnim sistemom in vozilom. Preostali del žice speljite skozi električno gumijasto tesnilo.
O O p p o o m m b b a a - - Če imate predhodno nameščeno talno ploščo brez kabla med sidrnim sistemom in vozilom, izmerite 7,6 cm
ali 17,8 cm od položaja lokatorja A proti vzglavju (Slika 7). Označite lokacijo na sredini kanala. To bo vaša lokacija
električnega vhoda. Za navodila, kako povezati električno napeljavo, glejte razdelek Namestitev talne plošče (6390-009-
020).
C
B
O O p p o o m m b b a a - - Varnostni kavelj (B) in dodatne lokacije namestitvenih lukenj (C) so prikazani le za referenco (Slika 7). Ne
uporabijo se za namestitev sistema P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Konektorje namestite v odprtino za talno ploščo.
11. Na električno gumijasto tesnilo nanesite silikonsko tesnilno maso, da popolnoma zatesnite skozenjske električne
elemente.
O O P P O O Z Z O O R R I I L L O O - - Vedno zapolnite vse vrzeli na zunanji strani vozila, da preprečite vdor izpušnih plinov v predel vozila za
bolnika.
12. Zavrtite vrtljive kapice (A) za polovico, da dostopite do pritrjenih vijakov talne plošče, ki so pod kapicami (Slika 8).
O O p p o o m m b b a a - - Vijakov talne plošče ne privijte do konca, dokler vseh štirih vijakov ne poravnate in delno privijete.
13. Uporabite 3/8-palčni imbus ključ, da privijete tisti nameščeni vijak talne plošče, ki je najbližji vzglavju.
14. S 3/8-palčnim imbus ključem privijte ostale tri nameščene vijake talne plošče (A) v dve zagozdi (Slika 8).
15. Z navornim ključem vsak vijak talne plošče privijte z navorom 81 ± 14 Nm (60 ± 10 čevelj funtov).
O O P P O O Z Z O O R R I I L L O O - - Vedno preverite, da ste privili vse štiri vijake talne plošče do priporočenega navora.
6392-009-005 Rev F.1

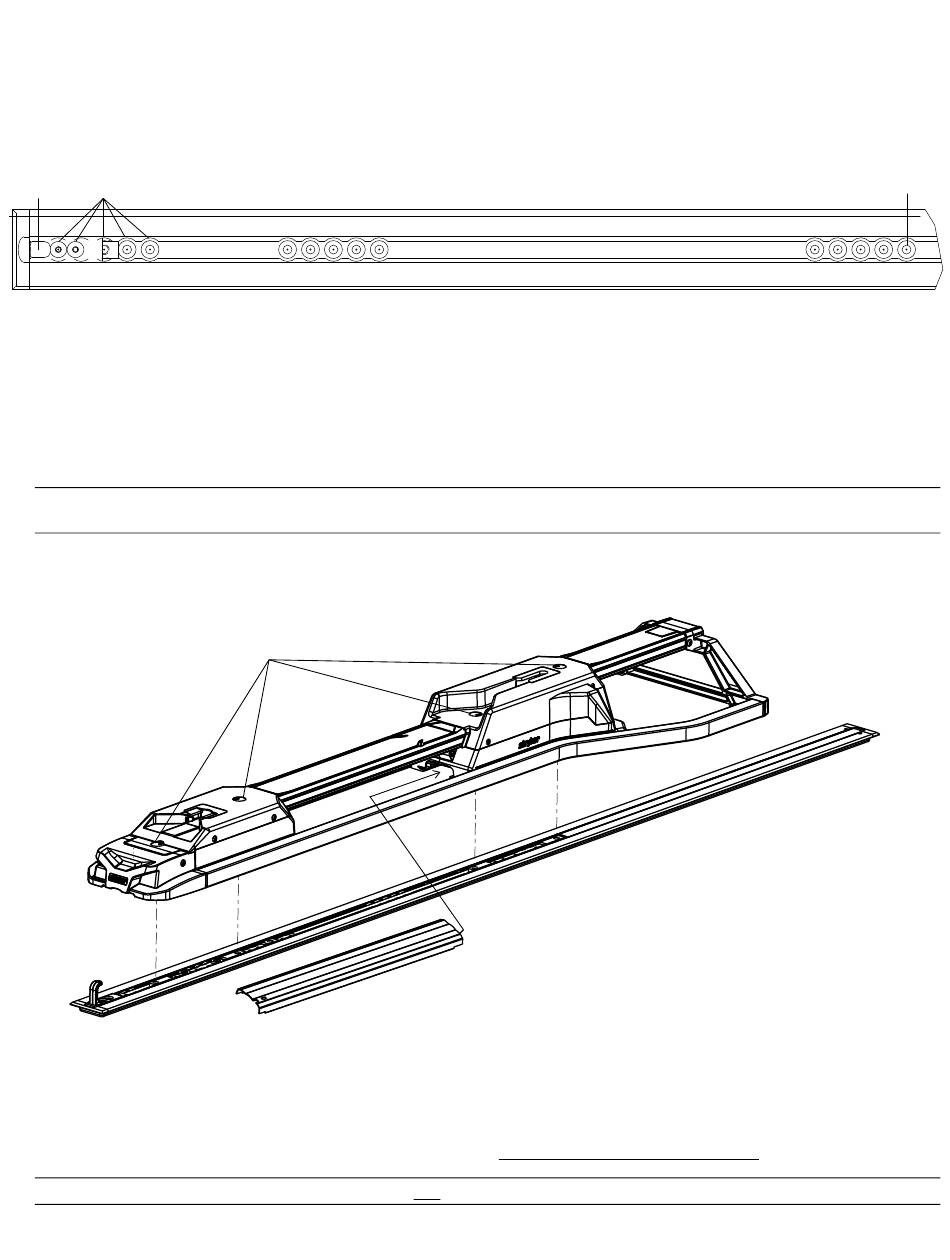

S S l l i i k k a a 7 7 – – P P o o l l o o ž ž a a j j l l o o k k a a t t o o r r j j a a t t a a l l n n e e p p l l o o š š č č e e – – v v z z n n o o ž ž j j e e
A A
S S l l i i k k a a 8 8 – – P P r r i i t t r r d d i i t t e e v v p p r r i i t t r r d d i i l l a a
B
A
