1. Posizionare con cautela P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D sulla parte superiore del gruppo piastra a pavimento. Allineare i due

bulloni sul lato testa con i due fori della barra come mostrato in Figura 5.

2. Se l'installazione dei terminali della piastra a pavimento non è prevista, saltare al passaggio 6.

3. Per installare i terminali della piastra a pavimento, misurare la cavità esposta sul lato testa e sul lato piedi della piastra a

pavimento per personalizzare i terminali della piastra a pavimento inclusi nel kit del gruppo piastra a pavimento (6390-

009-020). Vedere la Installazione della piastra a pavimento (pagina 10).

N N o o t t a a - - Si consiglia di aggiungere altri 2,5 cm al terminale della piastra a pavimento al lato piedi per consentirne la

sovrapposizione con P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. Usando un seghetto, tagliare due pezzi del terminale della piastra a pavimento per adattarlo alla lunghezza misurata su

entrambi i lati. Il terminale della piastra a pavimento interferisce con la barra. Per coprire una barra, tagliare o rimuovere

le linguette verticali nel punto in cui potrebbero interferire con la barra stessa (Figura 6).

5. Usando un martello di gomma, fissare ciascun terminale nella piastra a pavimento (iniziando dal lato del gancio).

N N o o t t a a - - Per staccare il terminale della piastra a pavimento, usare il cacciavite sul lato del terminale con un bordo rialzato.

6. Se il sistema non è dotato di ricarica a induzione, saltare al passaggio 12.

7. Se il sistema è dotato di ricarica a induzione, seguire i passaggi 8-11.

8. Inserire il filo in eccesso nella cavità della piastra a pavimento. Allineare i quattro fori con i fori di montaggio nelle barre.

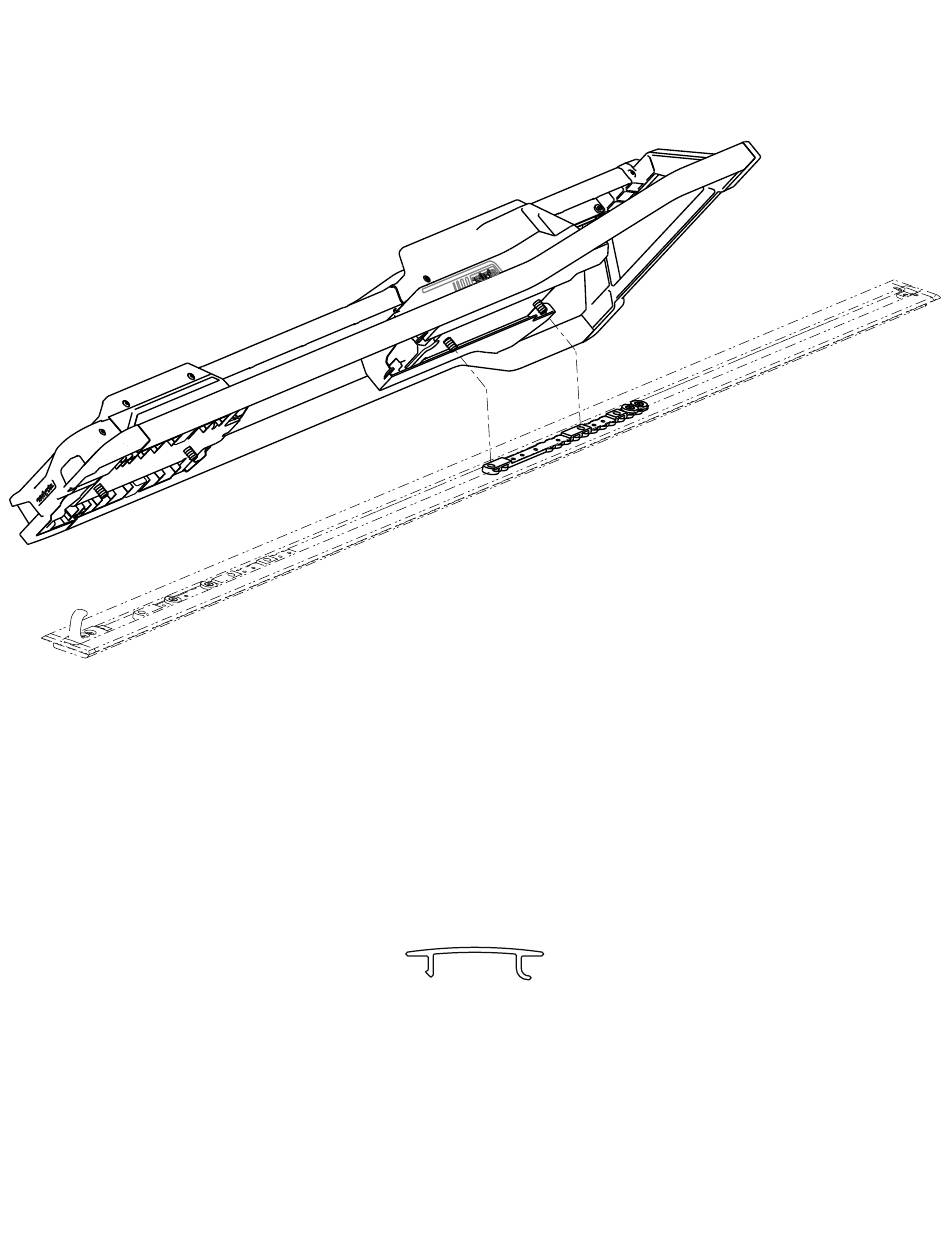

F F i i g g u u r r a a 5 5 – – A A l l l l i i n n e e a a m m e e n n t t o o d d i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

F F i i g g u u r r a a 6 6 – – T T e e r r m m i i n n a a l l i i d d e e l l l l a a p p i i a a s s t t r r a a a a p p a a v v i i m m e e n n t t o o t t a a g g l l i i a a t t i i

6392-009-005 Rev F.1
