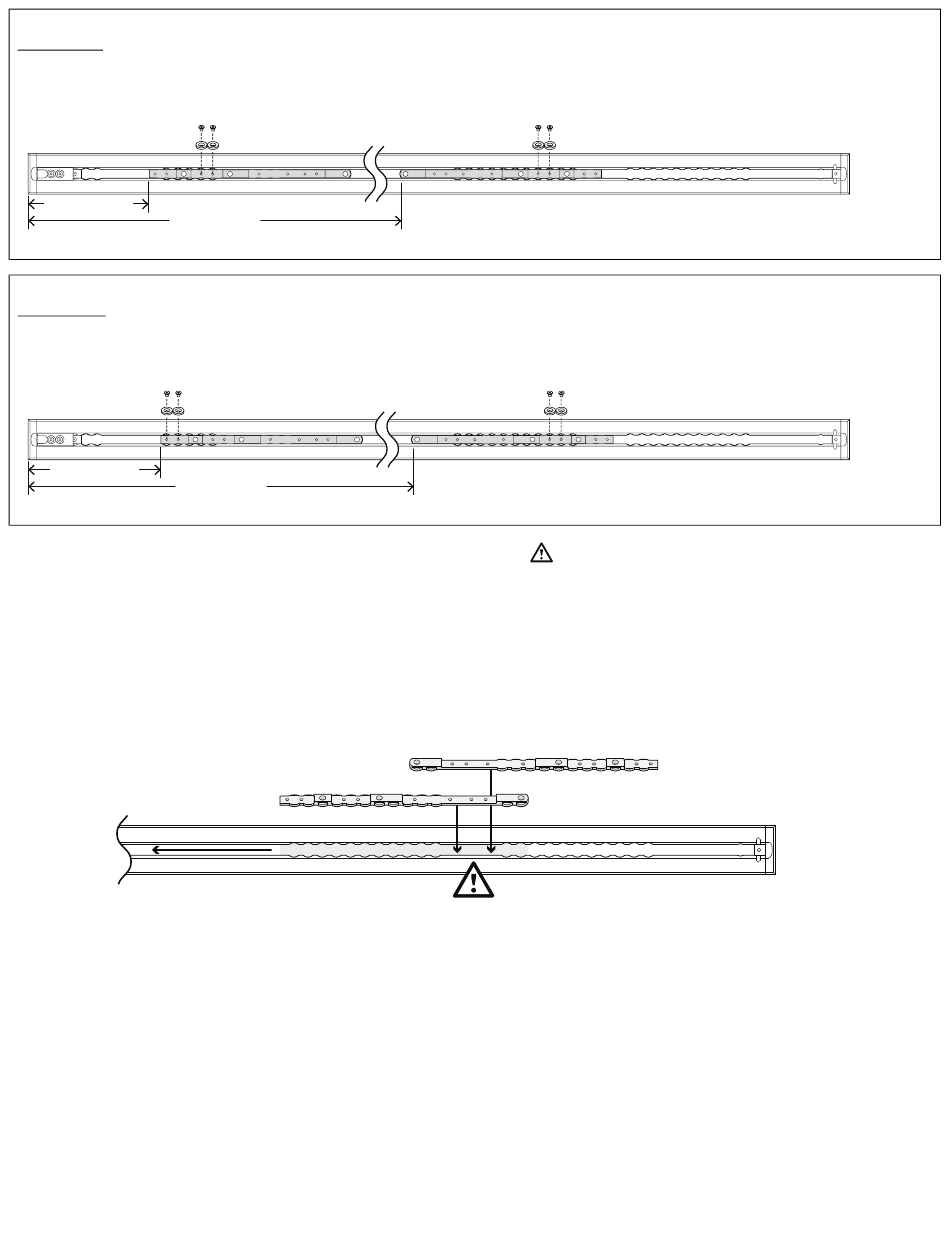

S S e e c c t t i i o o n n J J : : distance entre seuil et civière de 36 cm (14 po)
10.5"(26.7 cm)
56" (142.2 cm)
S S e e c c t t i i o o n n K K : : 15 po.
11.5"(29.2 cm)
57" (144.8 cm)
Vous ne pouvez insérer des crampons que là où cela est indiqué par
aligner sur la plaque de plancher, de façon à ce qu'ils puissent s'insérer. Les deux crampons sont identiques et doivent être
installés côté plat vers le bas. Les dimensions des deux crampons sont prises depuis l'embout à l'extrémité de la plaque de
plancher.
1. Insérer le premier crampon (A) et faire glisser vers le côté pieds.
2. Insérer le deuxième crampon (B).
Côté
pieds
3. Déterminer les emplacements du crampon (6392-001-400) et de la rondelle repère de crampon (6392-001-401) selon la
section ci-dessous.
4. À l'aide d'une clé à 6 pans de 5/32 po (3,97 mm), installer quatre vis d'assemblage à tête plate (0001-194-000) et quatre
rondelles repère de crampon pour fixer les crampons. Veiller à installer deux rondelles repère de crampon par crampon.
5. Passer à Installation du Performance-LOAD (page 21).
6392-009-005 Rev F.1
(B)
(A)
. Utiliser la zone d'encolure des crampons pour les
Côté tête
19 FR
