13. Con una chiave a brugola da 3/8 di pollice (9,5 mm), installare il bullone collegato alla piastra a pavimento più vicino al
lato testa.
14. Con una chiave a brugola da 3/8 di pollice (9,5 mm), installare gli altri tre bulloni collegati alla piastra a pavimento (A)
nelle due barre (Figura 8).
15. Con una chiave dinamometrica, serrare ogni bullone della piastra a pavimento a 81±14 Nm (60±10 ft-lb).
A A V V V V E E R R T T E E N N Z Z A A - - Accertarsi sempre di serrare tutti e quattro i bulloni della piastra a pavimento alla coppia di serraggio
consigliata.
16. Chiudere i coperchietti girevoli.
17. Inserire il lato senza tacca del gruppo del coperchio centrale (6392-001-011) (B) nell'apertura dell'alloggiamento del lato
testa (Figura 8).
18. Abbassare il gruppo del coperchio centrale allineandolo con la piastra a pavimento.
19. Far scorrere il gruppo del coperchio centrale nell'apertura dell'alloggiamento del lato piedi.
20. Continuare a far scorrere il gruppo del coperchio centrale verso il lato piedi, finché il perno non passi attraverso la tacca.
21. Completare la Lista di controllo per l'installazione (pagina 23).
IT 22
A A

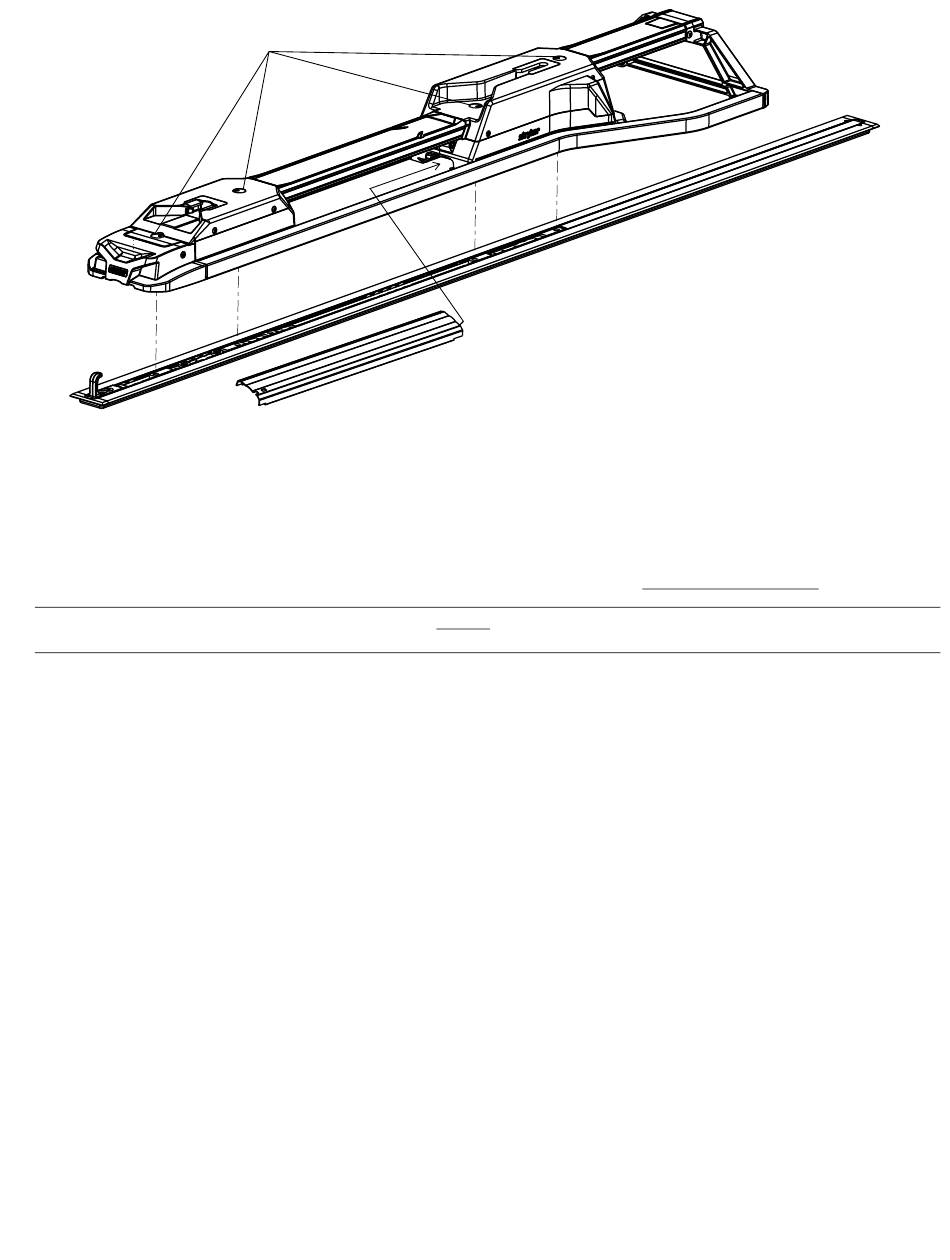

F F i i g g u u r r a a 8 8 – – C C o o l l l l e e g g a a m m e e n n t t o o d d e e l l d d i i s s p p o o s s i i t t i i v v o o d d i i a a n n c c o o r r a a g g g g i i o o
B
