2. 바닥판 캡을 설치하지 않으려는 경우에는 단계 6으로 건너뛰십시오.
3. 바닥판 캡을 설치하려면, 바닥판 어셈블리 키트(6390-009-020) 내에 포함된 바닥판 캡을 맞춤 설치할 수 있도록 바닥판
머리쪽과 발쪽에 노출되어 있는 포켓을 측정하십시오. 바닥판 설치 (페이지10)을/를 참조하십시오.
참 참 고 고 - - 발쪽의 바닥판 캡에 P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D 와 겹치도록 추가로 1인치(2.5 cm)를 더하도록 권장합니다.
4. 쇠톱을 사용하여 양쪽의 측정된 길이에 맞게 바닥판 캡 두 조각을 자릅니다. 바닥판 캡은 클리트 위에는 맞지 않습니다.
클리트를 덮기 위해서는, 클리트에 방해가 될 수 있는 곳의 수직 탭들을 자르거나 제거하십시오(그림 6).
5. 고무 망치를 사용하여 각 바닥판 캡을 바닥판에 눌러 끼웁니다(후크 쪽을 먼저).
참 참 고 고 - - 바닥판 캡을 빼어 내려면, 덮개의 가장자리가 높은 쪽 면에 일자 드라이버를 사용하여 빼냅니다.
6. 해당 시스템에 유도성 충전 기능이 없는 경우 단계 12로 건너 뛰십시오.
7. 시스템에 유도성 충전 기능이 장착된 경우 단계 8-11을 수행하십시오.
8. 여분의 전선을 바닥판 포켓에 놓으십시오. 클리트의 장착 구멍에 4개의 구멍을 맞춥니다.
주 주 의 의 - - 항상 바닥판 포켓 안에 와이어를 놓아서, 패스너 어셈블리를 설치할 때 패스너 어셈블리가 와이어를 누르는 일이
없도록 하십시오.
9. 패스너 어셈블리의 빨간색 및 검은색 와이어를 앵커-차량 케이블(6390-001-135)에 연결하십시오. 패스너 어셈블리의 빨
간색 와이어를 앵커-차량 케이블의 빨간색 와이어에 연결하십시오. 패스너 어셈블리의 검은색 와이어를 앵커-차량 케이
블의 검은색 와이어에 연결하십시오. 전원 고무 그로밋을 통해 여분의 전선을 넣으십시오.
참 참 고 고 - - 이미 앵커-차량 케이블이 없이 바닥판이 설치되어 있는 경우, 로케이터 위치 A로부터 머리쪽 방향으로 3인치 또는
7인치를 재십시오(그림 7). 채널의 중간에 위치 표시를 하십시오. 이는 전원이 들어오는 인렛 위치가 될 것입니다. 전원 연
결 방법에 대한 지침은 '바닥판(6390-009-020) 설치 방법'을 참조하십시오.
KO 20

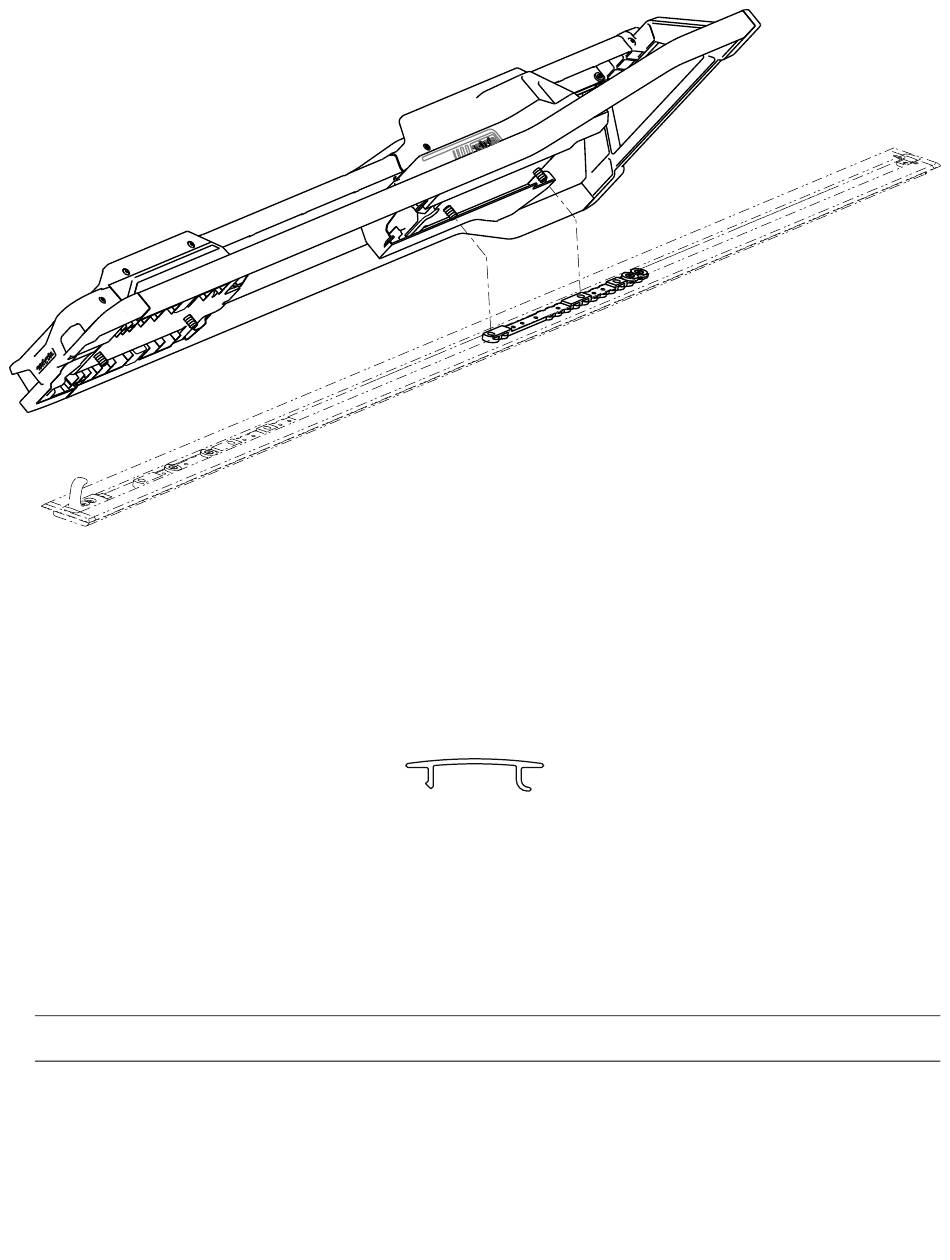

그 그 림 림 5 5 – – P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D 정 정 렬 렬
그 그 림 림 6 6 – – 자 자 른 른 바 바 닥 닥 판 판 캡 캡
