I I n n s s t t a a l l a a c c e e p p o o d d l l a a h h o o v v é é d d e e s s k k y y
Před instalací systému pro připevňování lehátek namontujte do prostoru pro pacienta ve vozidle univerzální podlahovou
desku značky Stryker. Pokyny najdete v příručce k instalaci univerzální podlahové desky Stryker (6390-009-020).
K K o o n n t t r r o o l l n n í í s s e e z z n n a a m m m m o o n n t t á á ž ž n n í í s s a a d d y y s s y y s s t t é é m m u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Ověřte, že máte všechny součásti potřebné k montáži systému P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
Součásti montážní sady systému P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D (6392-001-014)
(2) Zarážka (6392-001-400)
(4) Imbusové šrouby s plochou hlavou (0001-194-000)
P P o o z z n n á á m m k k a a - - Uložte šestihranný klíč a demontážní nástavec (Obrázek 3) uvnitř sestavy středního krytu, abyste k nim měli
přístup, až budete provádět Rychlé vyjmutí systému Performance-LOAD (straně 24).
CS 10
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

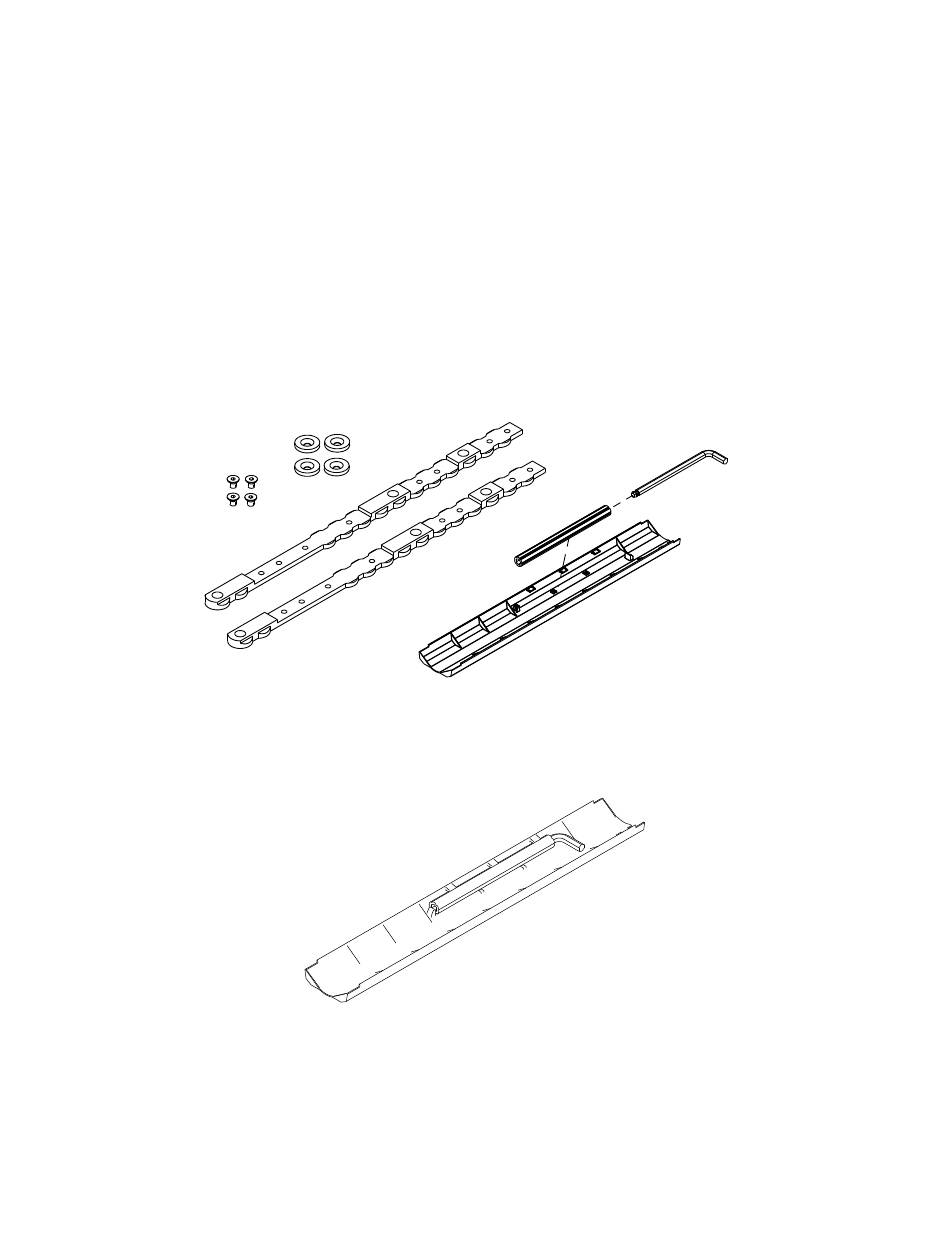

O O b b r r á á z z e e k k 2 2 – – S S o o u u č č á á s s t t i i m m o o n n t t á á ž ž n n í í s s a a d d y y s s y y s s t t é é m m u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
O O b b r r á á z z e e k k 3 3 – – Š Š e e s s t t i i h h r r a a n n n n ý ý k k l l í í č č a a d d e e m m o o n n t t á á ž ž n n í í n n á á s s t t a a v v e e c c
(4) Podložky lokátoru zarážky (6392-001-401)
(1) Sestava středního krytu (6392-001-011)
• (1) Šestihranný klíč (0057-011-000)
• (1) Kryt podlahové desky (6392-001-403)
• (1) Demontážní nástavec (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
