Р Р а а з з д д е е л л C C : : 7 дюймов 18 см
10" (25.4 cm)
49" (124.5 cm)

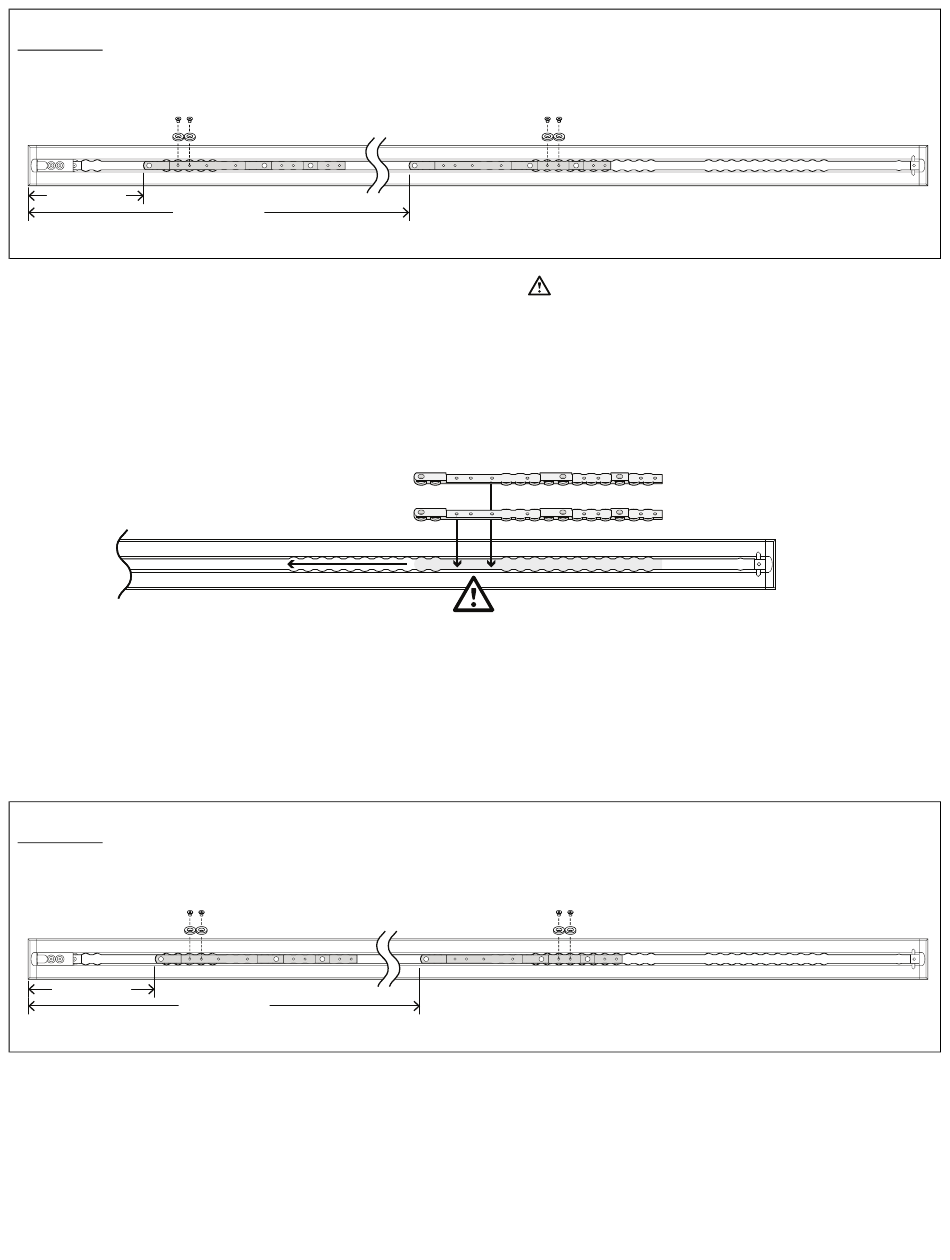

Планки можно вставлять только в месте, обозначенном значком
напольной пластиной так, чтобы она провалилась внутрь. Обе планки одинаковы, и их необходимо вставлять
плоской стороной книзу. Все указанные размеры планок измерены от крышки на конце напольной пластины.
1. Вставьте первую планку (A) и продвиньте ее в сторону ножного конца.
2. Вставьте вторую планку (B).
Нож-
ной
конец
3. Определите расположение планки (6392-001-400) и фиксирующей шайбы планки (6392-001-401) согласно
относящемуся к вашей ситуации разделу ниже.
4. С помощью шестигранного ключа на 5/32 дюйма установите четыре крепежных винта с потайной головкой
(0001-194-000) и четыре фиксирующие шайбы планки, чтобы зафиксировать планки. Убедитесь в том, что вы
установили по две фиксирующие шайбы на каждую планку.
5. Перейдите к Установка Performance-LOAD (страница 20).
Р Р а а з з д д е е л л D D : : расстояние от порога до каталки 20 см
11" (27.9 cm)
50" (127.0 cm)
RU 14
. Совместите суженную сторону планки с
(B)
(A)
Голов-
ной
конец
6392-009-005 Rev F.1
