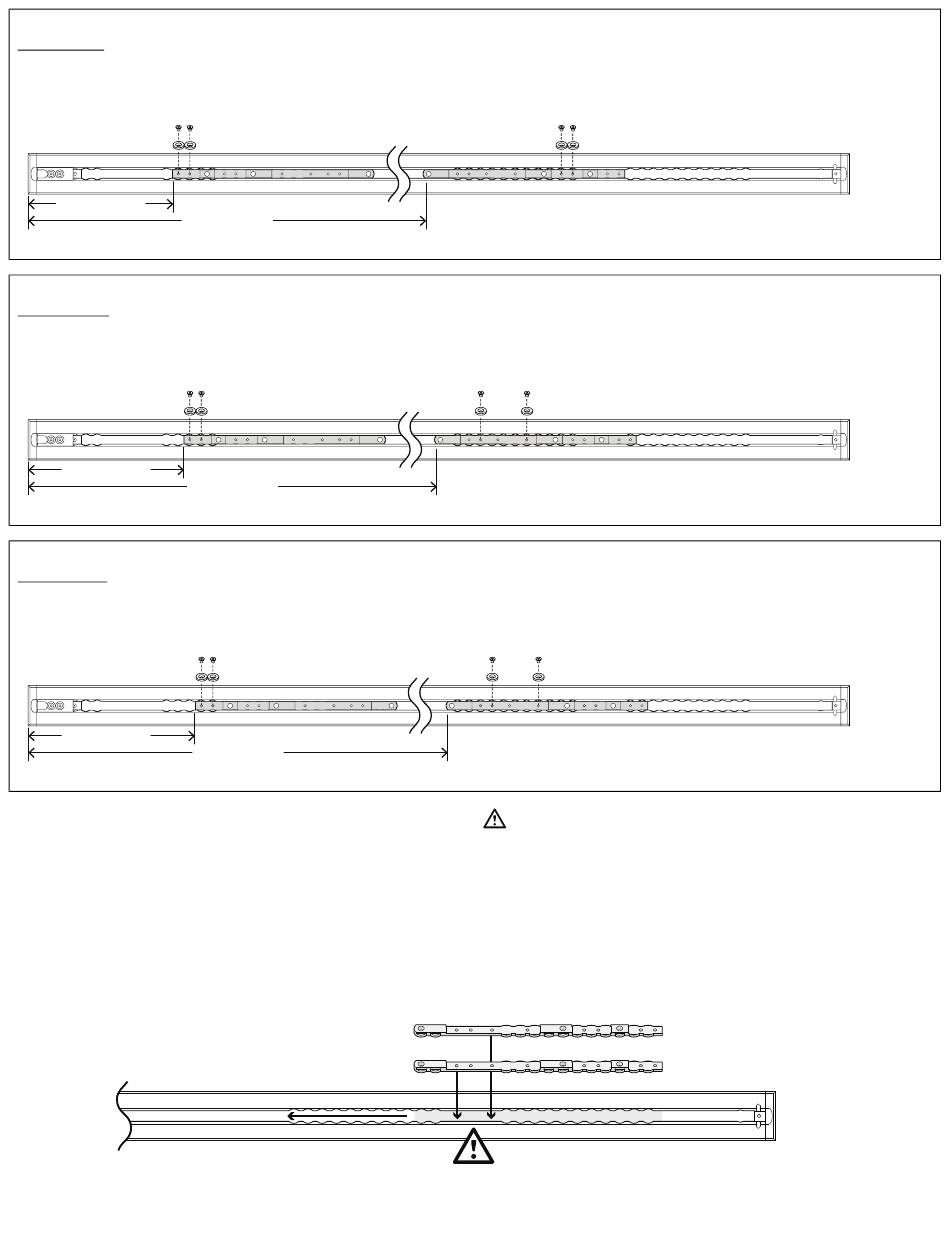

S S e e z z i i o o n n e e L L : : 41 cm distanza tra soglia e barella pari a 41 cm (16 pollici)
12.5"(31.8 cm)
58" (147.3 cm)
S S e e z z i i o o n n e e M M : : 43 cm distanza tra soglia e barella pari a 43 cm (17 pollici)
13.5"(34.3 cm)
59" (149.9 cm)
S S e e z z i i o o n n e e N N : : 46 cm distanza tra soglia e barella pari a 46 cm (18 pollici)
14.5"(36.8 cm)
È possibile inserire le barre solo nel punto indicato dal simbolo
queste ultime con la piastra a pavimento, in modo che vi si inseriscano. Le barre sono identiche tra loro e devono essere
installate con il lato piatto rivolto verso il basso. Le dimensioni di entrambe le barre vengono misurate dal terminale della
piastra a pavimento.
1. Inserire la prima barra (A) e farla scorrere verso il lato piedi.
2. Inserire la seconda barra (B).
Lato
piedi
IT 18
60" (152.4 cm)
. Usare la sezione più sottile delle barre per allineare
(B)
(A)
Lato
testa
6392-009-005 Rev F.1
