P P r r o o c c e e d d i i m m i i e e n n t t o o : :
1. Coloque con cuidado el P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D sobre el conjunto de la placa de suelo. Alinee los dos pernos del extremo
de la cabeza con los dos orificios de la regleta de ajuste tal como se indica en Figura 5.
2. Si no tiene previsto instalar las tapas de la placa de suelo, diríjase al paso 6.
3. Para instalar las tapas de la placa de suelo, mida la cavidad expuesta en el extremo de la cabeza y en el extremo de los
pies de la placa de suelo para personalizar la tapa de la placa de suelo, que se incluye en el kit del conjunto de la placa
de suelo (6390-009-020). Consulte Instalación de la placa de suelo (página 10).
N N o o t t a a - - Se recomienda añadir otros 2,5 cm a la tapa de la placa de suelo en el extremo de los pies para permitir el
solapamiento con el P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
4. Con una segueta, corte dos piezas de la tapa de la placa de suelo para adaptarlas a la longitud medida en ambos
extremos. La tapa de la placa de suelo no ajusta sobre la regleta de ajuste. Para cubrir la regleta de ajuste, corte o
retire las pestañas verticales por donde puedan interferir con la regleta (Figura 6).
5. Con un martillo de goma, encaje cada tapa de la placa de suelo en esta (primero el lado del gancho).
N N o o t t a a - - Para desenganchar la tapa de la placa de suelo, utilice un destornillador plano en el lateral de la cubierta que
tiene un borde elevado.
6. Si el sistema no está equipado con carga inductiva, diríjase al paso 12.
7. Si el sistema está equipado con carga inductiva, siga los pasos 8 al 11.
ES 20

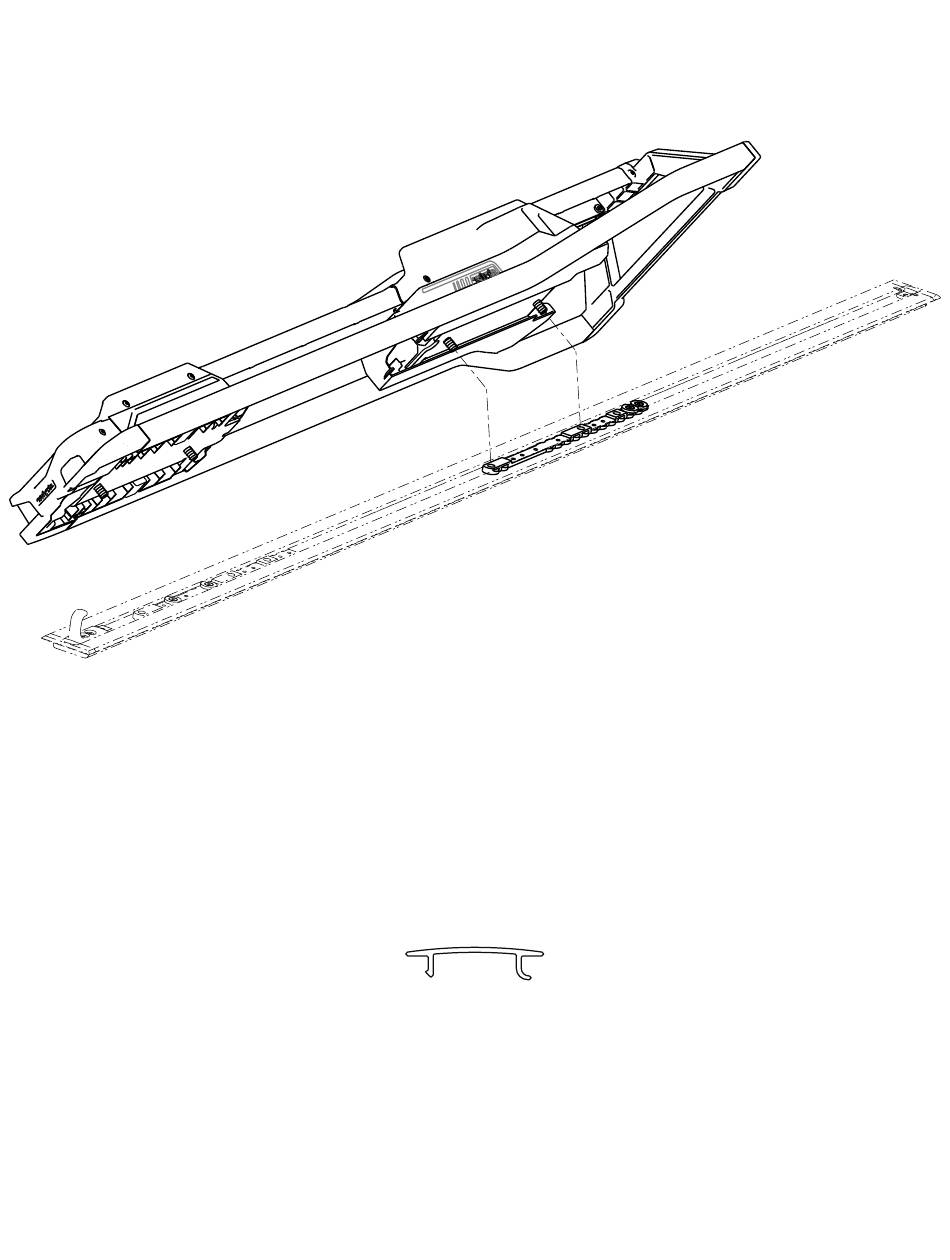

F F i i g g u u r r a a 5 5 – – A A l l i i n n e e a a c c i i ó ó n n d d e e l l P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
F F i i g g u u r r a a 6 6 – – T T a a p p a a s s d d e e l l a a p p l l a a c c a a d d e e s s u u e e l l o o c c o o r r t t a a d d a a s s
