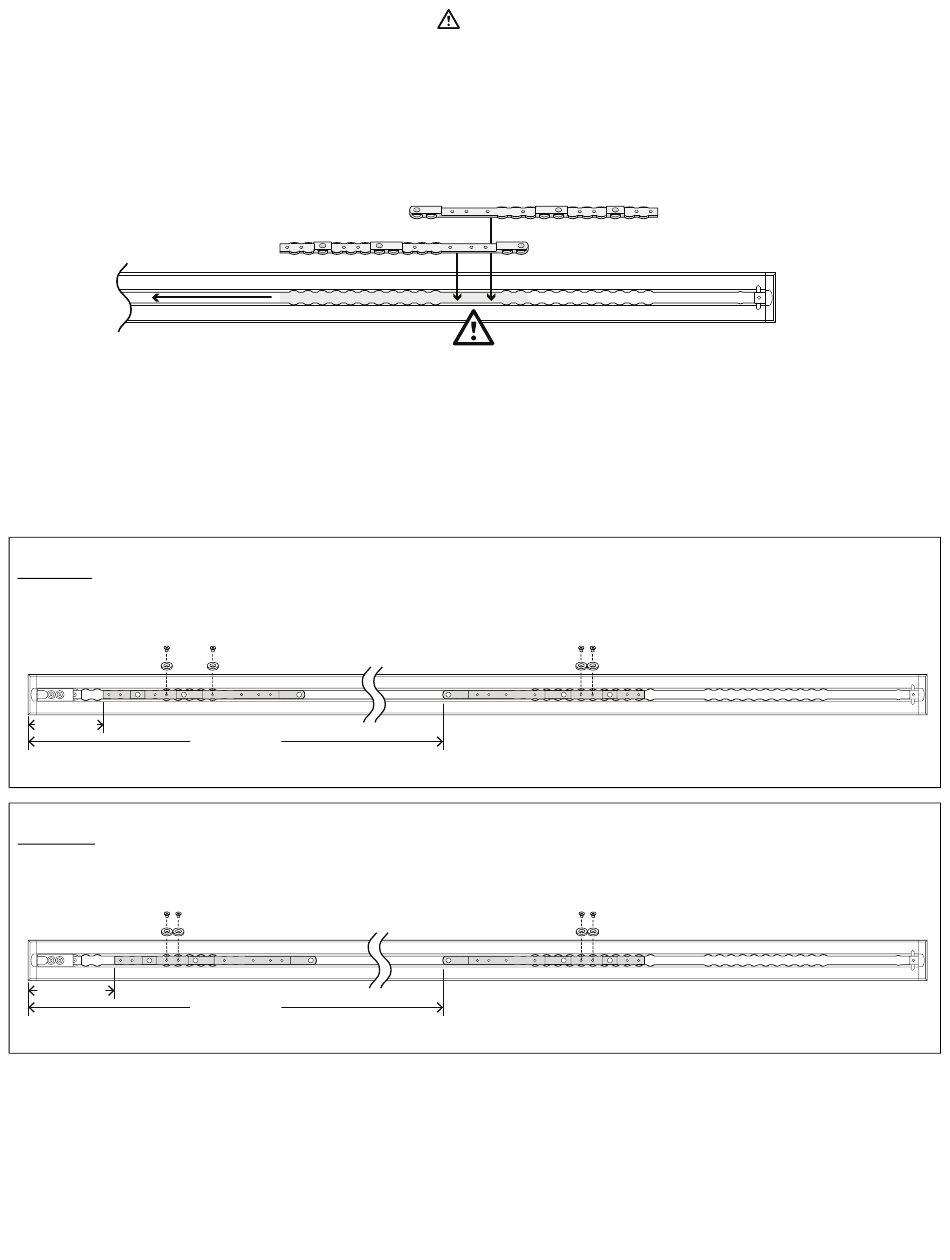

Lišty môžete vkladať len na miesta označené symbolom
platňou tak, aby do nej lišta zapadla. Obe lišty sú rovnaké a musia sa nainštalovať plochou stranou nadol. Oba rozmery líšt
sa počítajú od krytu na konci podlažnej platne.
1. Vložte prvú lištu (A) a zasuňte ju smerom k nožnému koncu.
2. Vložte druhú lištu (B).
Nožný
koniec
3. Stanovte umiestnenie lišty (6392-001-400) a podložky na vymedzenie lišty (6392-001-401) podľa príslušného oddielu
uvedeného ďalej.
4. S použitím šesťhranného kľúča 5/32" pripevnite lišty pomocou štyroch skrutiek s plochou zapustenou hlavou
s vnútorným šesťhranom (0001-194-000) a štyroch podložiek na vymedzenie lišty. Uistite sa, že na každú lištu ste
nainštalovali dve podložky na vymedzenie lišty.
5. Prejdite na časť Inštalácia zariadenia Performance-LOAD (strana 19).
O O d d d d i i e e l l F F : : 10 palcov 25 cm
6.5"(16.5 )
cm
O O d d d d i i e e l l G G : : 11 palcov 28 cm
7.5"(19.1 cm)
6392-009-005 Rev F.1
(A)
52" (132.1 cm)
53" (134.6 cm)
. Použite zúženú časť lišty na jej zarovnanie s podlažnou
(B)
Hlavový
koniec
