S S e e c c ç ç ã ã o o C C : : 7 pol. (7 pol.)
10" (25.4 cm)
49" (124.5 cm)

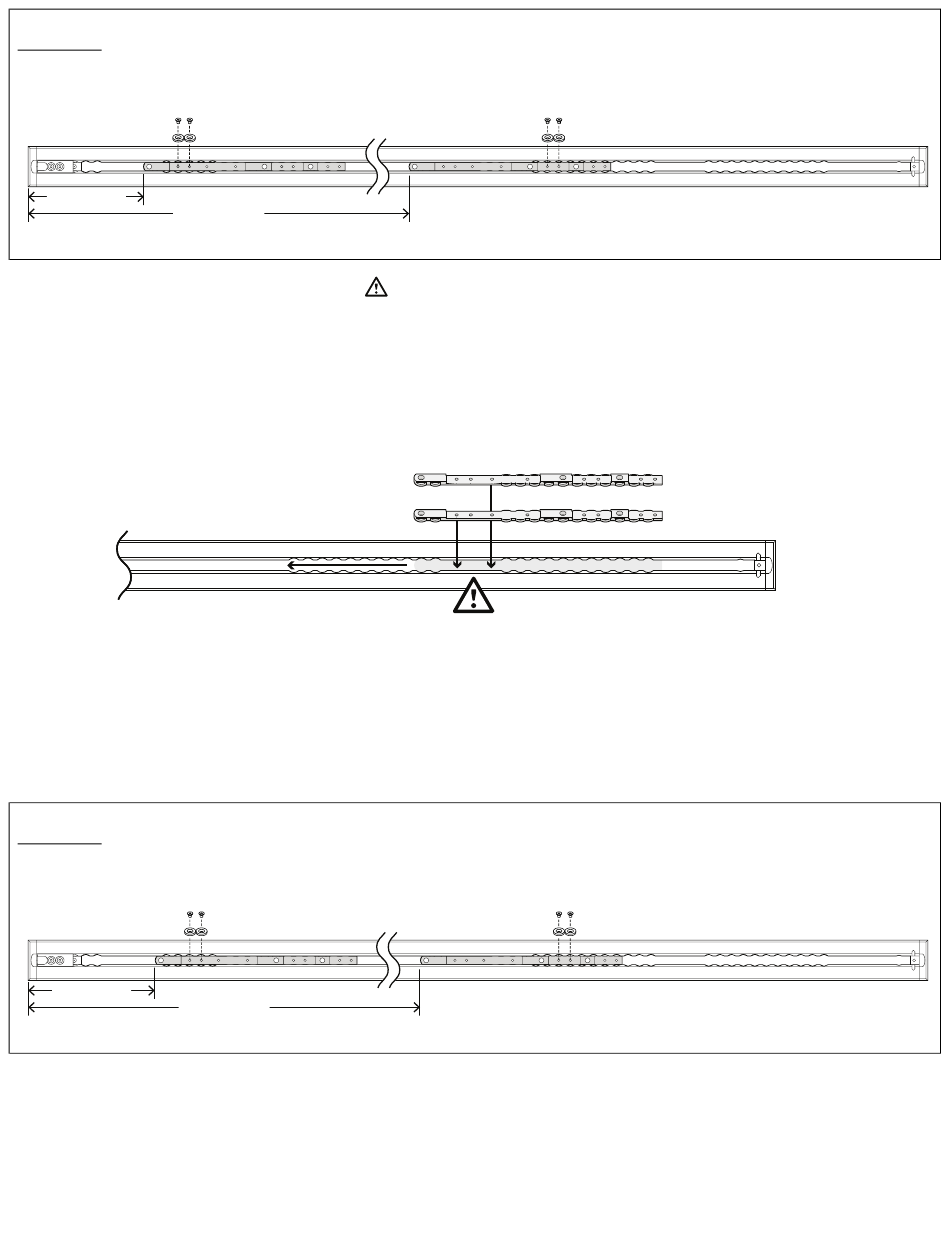

Apenas pode inserir cunhas onde indicado por
para que fiquem assentes. Ambas as cunhas são idênticas e devem ser colocadas com o lado plano para baixo. As
dimensões de ambas as cunhas são medidas da tampa na extremidade da placa de piso.
1. Introduza a primeira cunha (A) e deslize-a na direcção da extremidade do lado dos pés.
2. Introduza a segunda cunha (B).
Extre-
mida-
de dos
pés
3. Determine as localizações da sua cunha (6392-001-400) e da anilha do localizador da cunha (6392-001-401) de acordo
com a sua secção abaixo.
4. Utilizando uma chave sextavada de 5/32 pol. (3,97 mm), instale quatro parafusos de cabeça plana (0001-194-000) e
quatro anilhas do localizador de cunhas para fixar as cunhas. Certifique-se de que instala duas anilhas do localizador
de cunhas por cada cunha.
5. Avance para Instalar o Performance-LOAD (página 20).
S S e e c c ç ç ã ã o o D D : : 8 pol. (8 pol.)
11" (27.9 cm)
50" (127.0 cm)
PT 14
. Utilize a área de curva das cunhas para alinhar com a placa de piso,
(B)
(A)
Extremi-
dade da
cabecei-
ra
