Motor (duplex transport) removal

1
Remove the duplex transport assembly. See
2

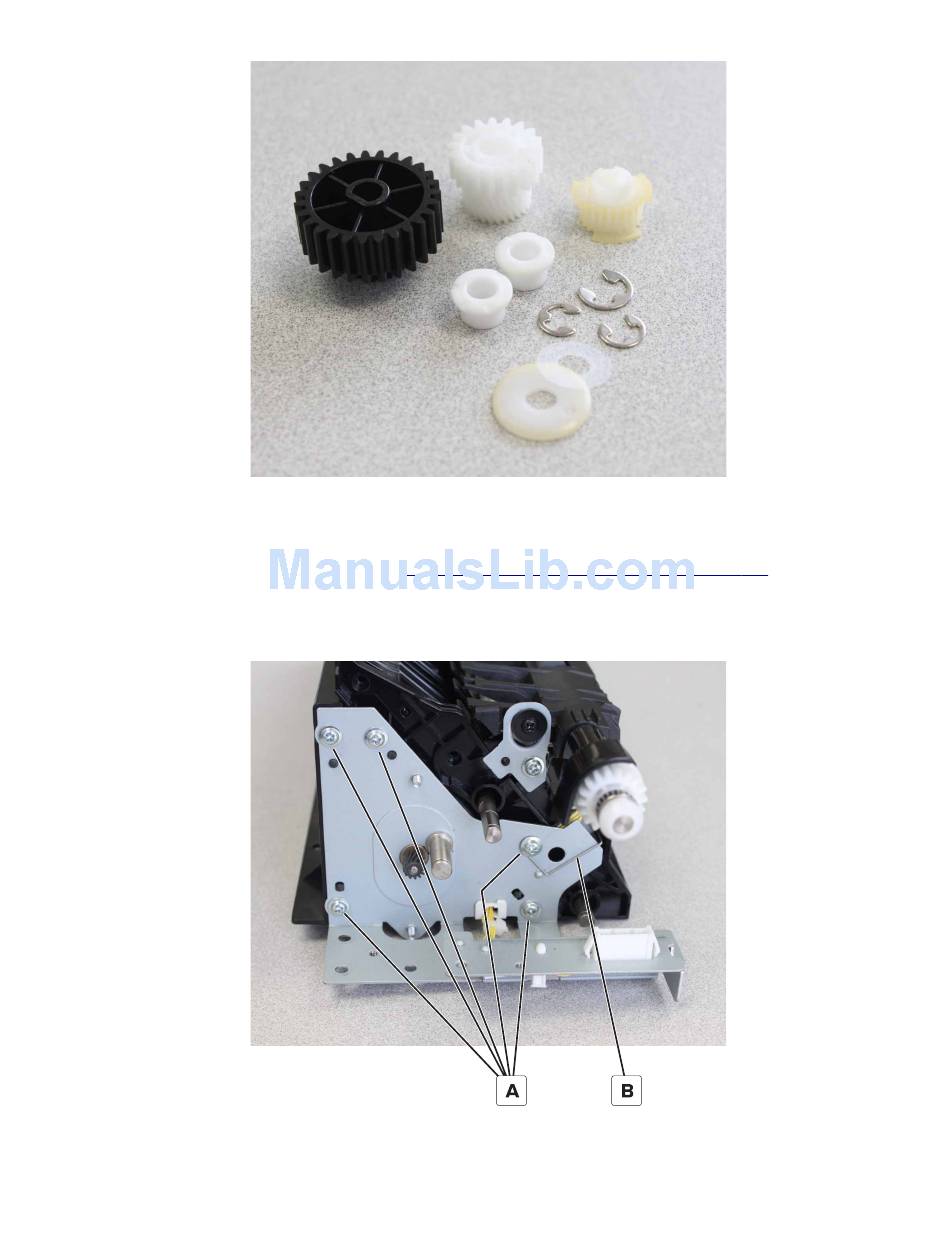

Remove the five screws (A).
Note: Take note of the original position of the retainer (B).
"Duplex transport assembly removal" on page
Repair information
243
4021
235.
